高度图应用于 G 代码坐标。它实际上会分解提要以更平滑地符合高度图，而不是简单地偏移每个提要的 Z 坐标。高度贴图程序首先探测 G 代码的 XY 区域的中心以用作 Z0，高度图网格中的所有其他探测点都将以此为基准。这意味着您可能希望将机器的 Z 归零到同一点。

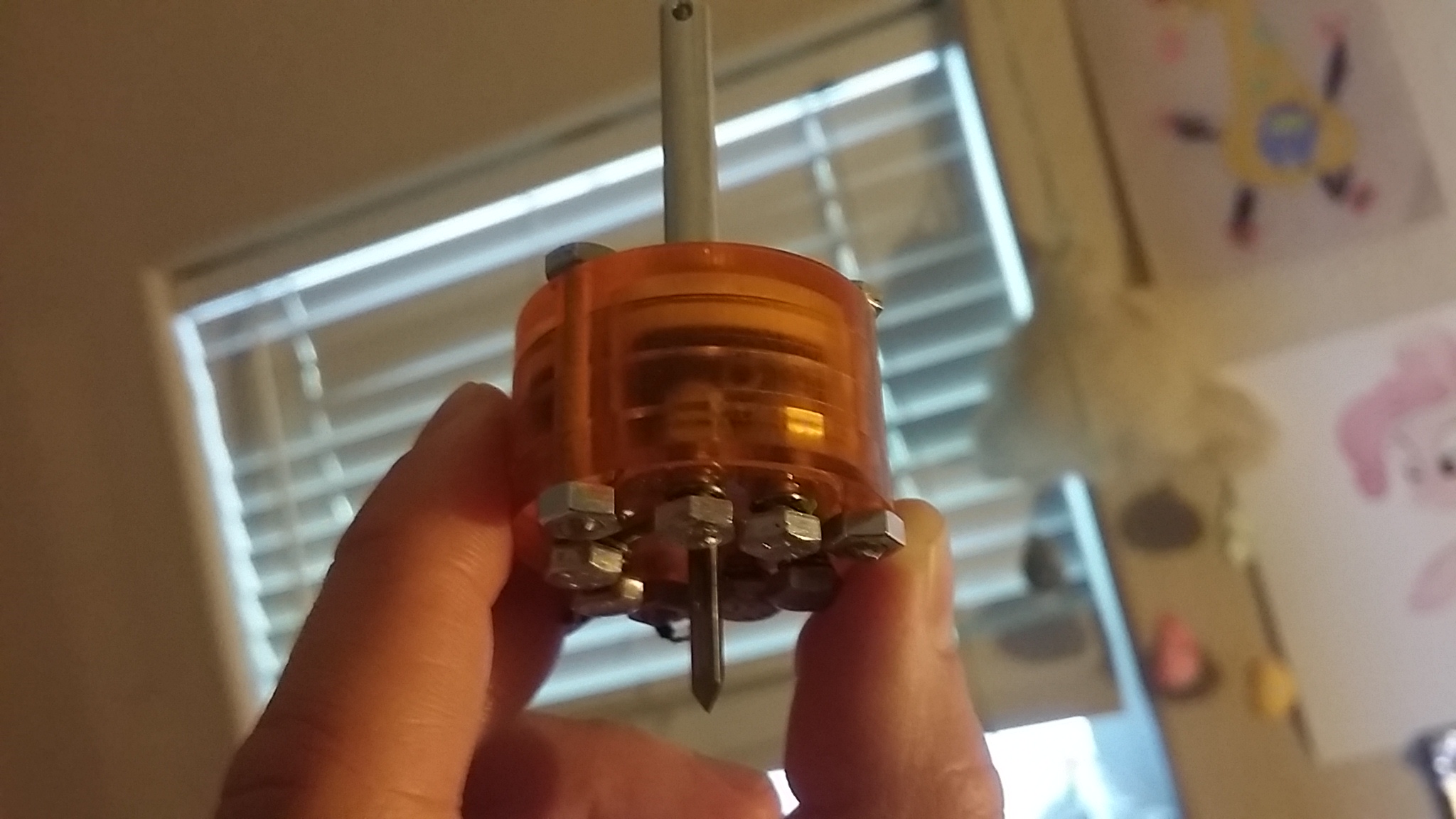

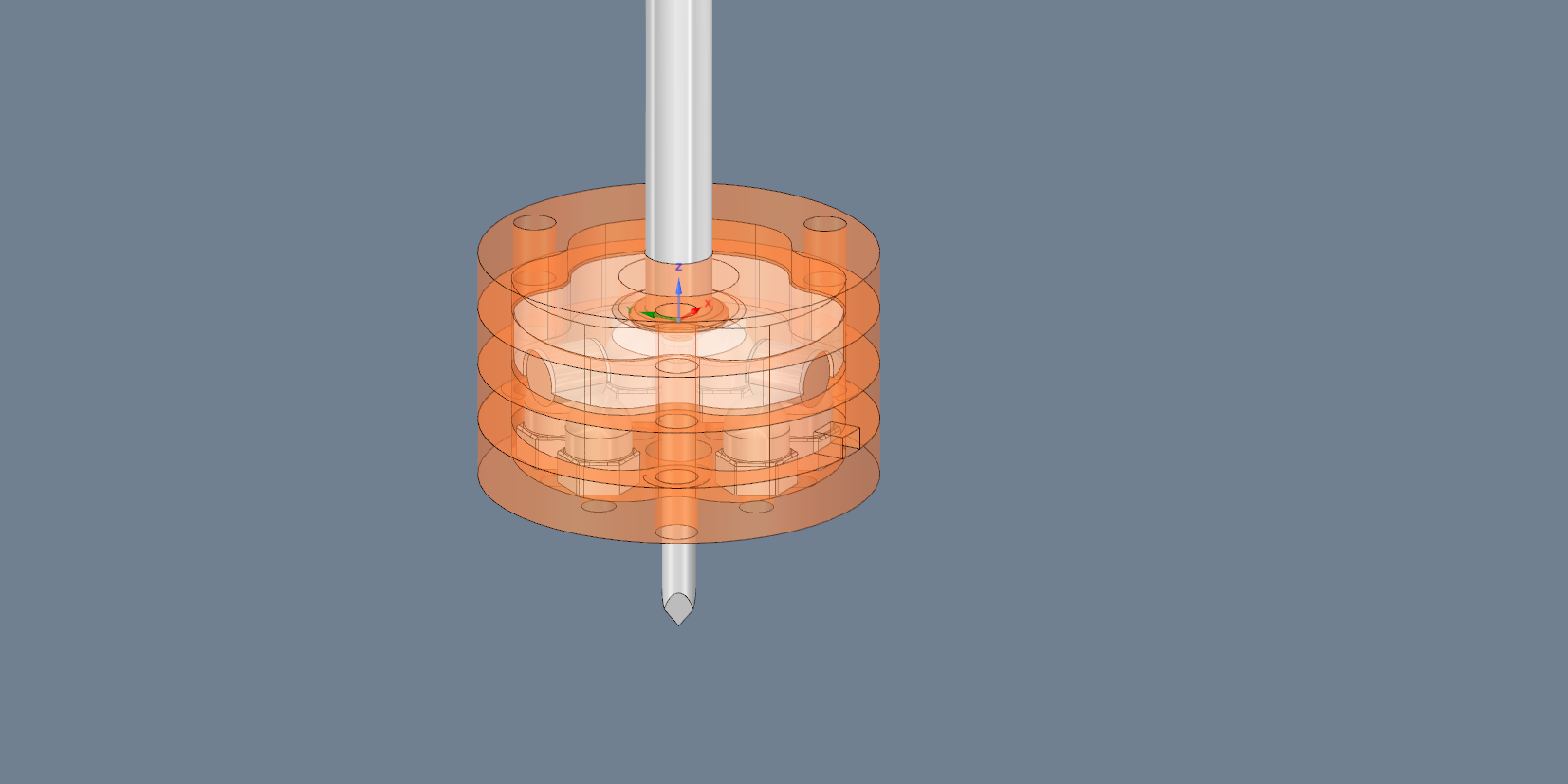

我从头开始设计并制造了我自己的超低调常开探头，因为在我不得不将箔纸粘在我的工件上并用鳄鱼夹将刀具和箔纸夹在板上之前，这花了我太多时间. 微动开关最终会起作用，但我认为就可重复性而言它不会可靠准确。

在过去的几年里，这件事为我节省了无数时间，而且每次都完美无缺。当我为 v-carving 高度贴图板时，我只需探测板的中心，将其设置为机器 Z0，然后设置我的高度贴图并完成它的工作。当我取出探头并将刀具放入时，我只需要确保将 Z 轴重新归零，这样 v 型钻头就可以勉强接触到电路板表面。我总是只盯着它看，但你可以通过在钻头和工件之间放一张普通纸并向下移动直到纸卡住 – 和 Z0 那一点来做到这一点。

祝你好运！

谢谢@DEF7.
在圣诞节假期里，我开始着手解决这个问题。我看到有人推荐的箔片方法对我也没有吸引力；乱七八糟的事情 我采用的程序是你使用的。

我确实使用了一个微动开关，一个 Omron D2HW，并制作了一个支架来安装工具夹头。执行多个 z 探针循环，在 11/12 次试验中给出了可重复的结果，只有一次试验“偏离”0.001 毫米。

第一次运行：完美的结果！在我看来，高度贴图对于从 3018s 等小型机器获得良好的雕刻效果绝对至关重要，因为机器结构可以承受的切割深度是有限的。

由于我打算向 wiki 提供注释，因此保留此问题。
