建议：宏支持 – 3轴触摸板 #61

梅克兰茨

我一直在使用 Triquetra CNC 的 3 轴自动归零触摸板。 http://triquetra-cnc.com
它基本上会根据位径等生成一些 gcode，然后您可以将其剪切并粘贴到控制台中，或作为简单程序上传。如果有一些宏按钮可以让您存储各种钻头直径的 gcode 以简化剪切和粘贴或加载多个程序，那就太好了。我确信存储的宏还有其他用途。

如果你真的想过火，你可以在程序中构建 3 轴零作为特征，让用户输入钻头直径和 z 高度并进一步自动化。

bCNC 中有类似的功能，并且在 Mach 3 中很常见。

对于其他触摸板形状，您还可以进行环居中、内/外边缘等，请参阅 http://www.themakersguide.com/home/products/triple-edge-finder-2

– 约翰

奇顿

我在http://triquetra-cnc.com/triquetra-demo/看过演示视频，它看起来真的很棒。

我可能需要一些时间来想出一种更好的方法来从 Web 界面管理宏，但除了当前的 Z 探针之外，我可以首先向探针小部件添加 3 轴探针支持。

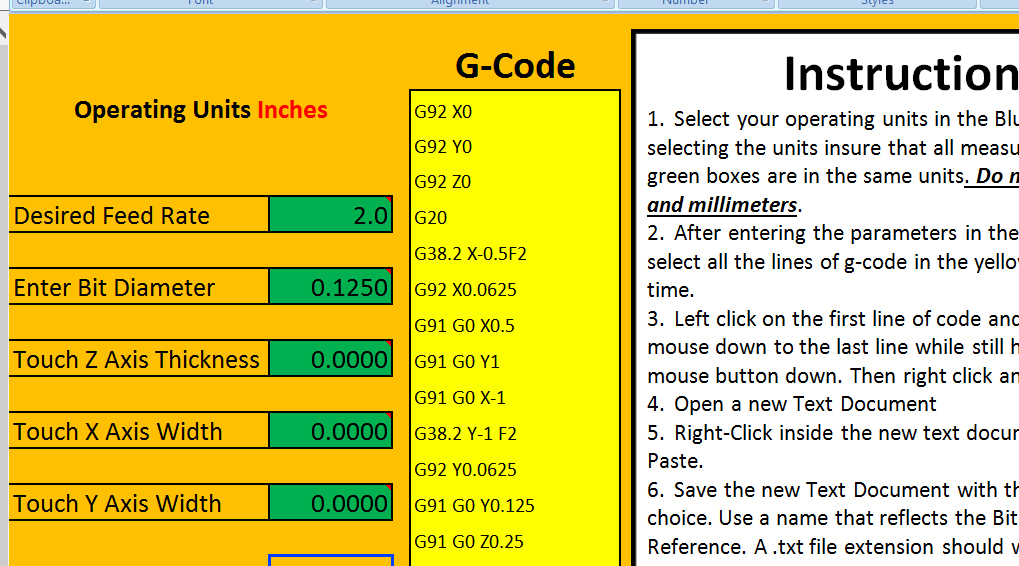

从G 代码生成器页面，一些参数如“钻头直径”和“接触 X/Y 轴宽度”是运行 3 轴探针所必需的：

我可以知道您是否有一些生成的 g 代码示例供参考？谢谢。

梅克兰茨

为 Touch X/Y/Z 轴输入的数字基于触摸板尺寸。对于 Triquetra 板，X 和 Y 的边缘距触摸板边缘 2 英寸，触摸板在被测表面上方的高度为 0.8 英寸。下面是一些带有 1/4″ 位的 g 代码示例：

G92 X0
G92 Y0
G92 Z0
G20
G38.2 X-0.5F3.0
G92 X2.1250
G91 G0 X0.5
G91 G0 Y1
G91 G0 X-1
G38.2 Y-1 F3.0
G92 Y2.1250
G91 G0 Y0。 125
G91 G0 Z0.900
G91 G0 Y- 0.625
G38.2 Z-1 F3.0
G92 Z0.8000
G91 G0 Z0.125
G91 G0 Y1 X1

让我知道这是否有意义。

奇顿

我可以知道以下参数（例如X0.5、Y1、Z0.900）是否是由Triquetra 生成器定义的固定默认值？

G91 G0 X0.5
G91 G0 Y1
G91 G0 X-1
   :   :
G91 G0 Z0.900
G38.2 Z-1 F3.0

奇顿

我刚买了一块触摸板，使用生成器得到了以下结果：

# Desire Feed: 76 mm/min
# Bit Diameter: 3.1750 mm
# Touch Z Axis Thickness: 20.3200 mm
# Touch X Axis Width: 50.8000 mm
# Touch Y Axis Width: 50.8000 mm

G92 X0
G92 Y0
G92 Z0
G21
G38.2 X-12.7F76
G92 X52.3875
G91 G0 X12.7
G91 G0 Y25.4
G91 G0 X-25.4
G38.2 Y-25.4 F76
G92 Y52.3875
G91 G0 Y03.175
G91 G0 Z24.07
G91 G0 Y- 15.875
G38.2 Z-25.4 F76
G92 Z20.32
G91 G0 Z3.175
G91 G0 Y25.4 X25.4

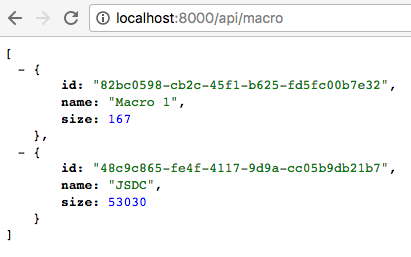

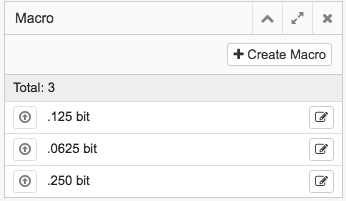

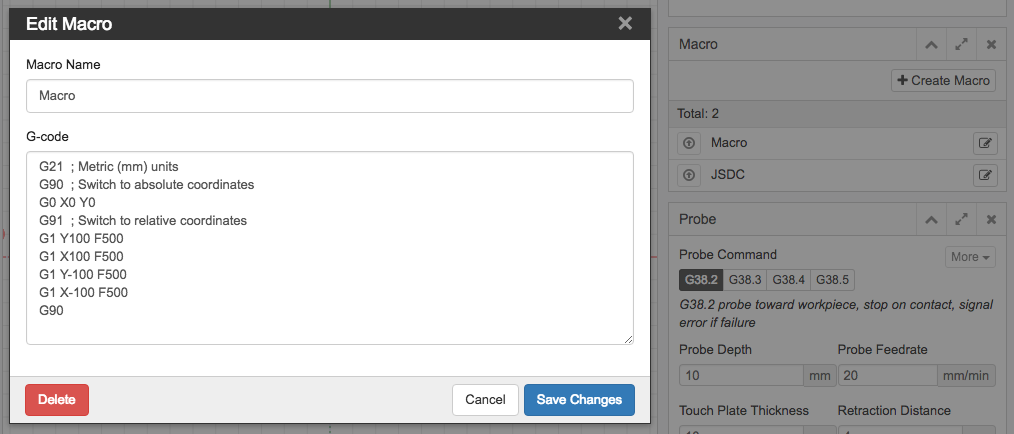

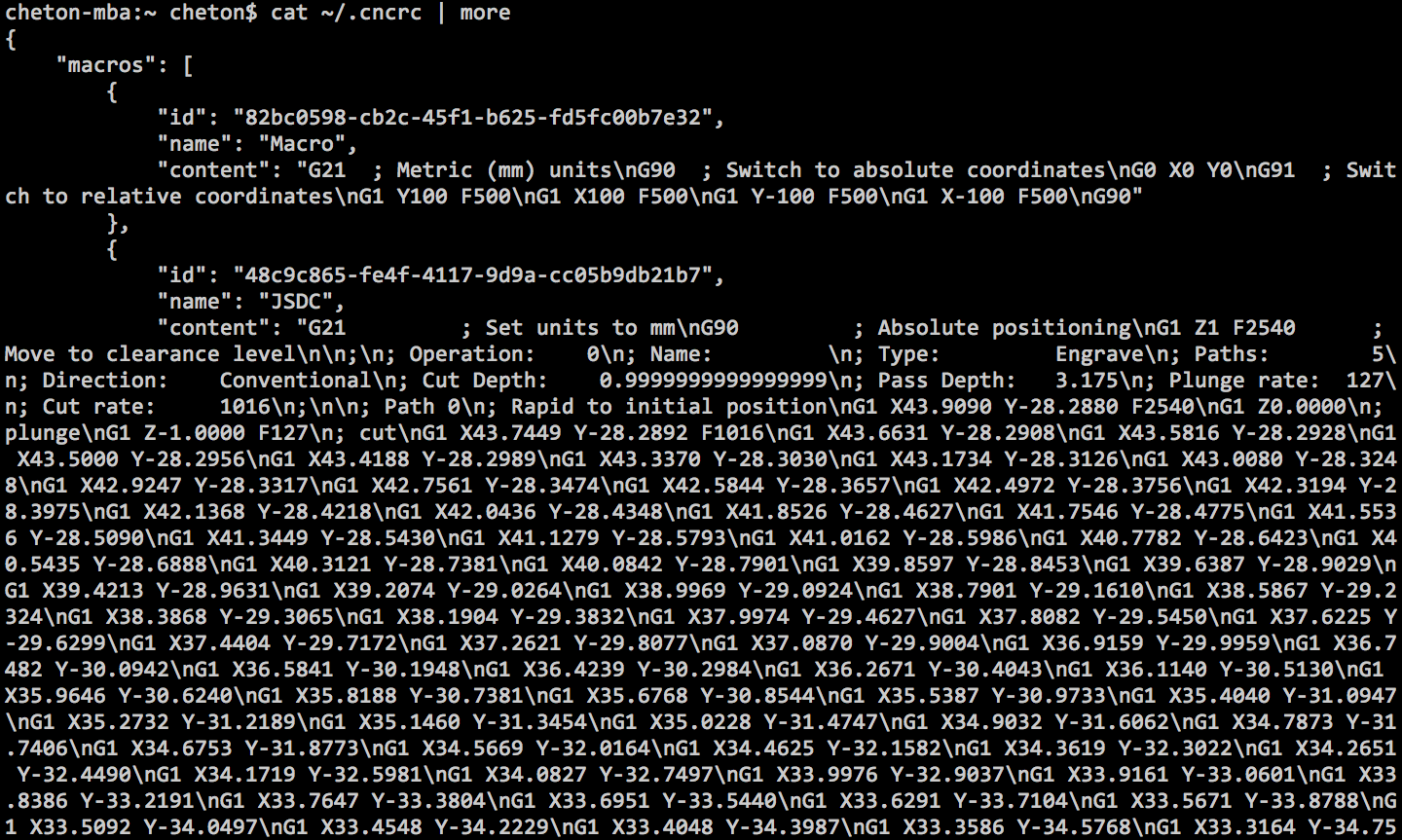

结果对我来说很有意义，但我可能会考虑将“一次性 3 轴归零”分为两个步骤，使用 XY 探测（例如 http://www.mycncuk.com/attachment.php?attachmentid=8990&d=1370155187）和 Z -探索使其更通用。我还打算把 Macro 添加到 web 界面，它将能够涵盖所有不同类型的使用。

cmsteinBR

亲爱的，
我会尽力提供帮助，使用您的数据。

期望进给：76 毫米/分钟

钻头直径：3.1750 毫米

触控 Z 轴厚度：20.3200 mm

触摸 X 轴宽度：50.8000 毫米

触摸 Y 轴宽度：50.8000 mm

G92 X0 # X=0
G92 Y0 # Y=0
G92 Z0 # Z=0
G21 # 毫米（G20 = 英寸）
G38.2 X-12.7F76 # 以 76 的进给搜索触摸的 X 位置（初始 X 必须 < = 12.7mm)
G92 X52.3875 # 当找到 X, X0=52.3875 (Touch X 轴宽度 + 钻头直径/2:
# X0 = 50.8 + 3.175/2 = 52.3875)
G91 G0 X12.7 # 返回解除 Touch ( X=12.7)
G91 G0 Y25.4 # 返回 Y 保持原位（在工件后面）（初始 Y = 25.4mm）
G91 G0 X-25.4 # 向前 X 保持在原位（在工件后面）： X = 12.7 – 25.4 = -12.7 毫米
G38.2 Y-25.4 F76 # 76 进给时寻找触摸 Y 位置（初始 Y 必须 <= 25.4mm）
G92 Y52.3875 # 找到 Y 时，Y0=52.3875（触摸 Y 轴宽度 + 钻头直径/2 :
# Y0 = 50.8 + 3.175/2 = 52.3875)
G91 G0 Y03.175 # 返回以脱离 Touch (Y=3.175)
G91 G0 Z24.07 # 返回 Z 以保持在原位（在工件上方）（初始 Z = 24.07毫米）
G91 G0 Y- 15.875 # 向前 Y 保持在原位（在工件上方）：Y = 3.175 – 15.875 = -12,7mm
G38.2 Z-25.4 F76 # 搜索 Z 接触位置，进给为 76（初始Z 必须 <= 25.4mm)
G92 Z20.32 # 当找到 Z, Z0=20.32 (Touch Z Axis Thickness):
G91 G0 Z3.175 # 到工件上方 3.175mm 的 Z 端位置
G91 G0 Y25.4 X25.4 # 去X和Y端位置：-12.7 + 25.4 = 12.7mm 远片
