自调匀整问题 #1055

维姆罗斯

你好

我已经花了一些时间微调用于使用 flatcam + bCNC 进行 PCB 铣削的软硬件设置。经过大量试验和错误后，我仍在努力实现一致的切割深度。我已经解决了几个导致这种情况的问题（印刷电路板夹紧不良、V 型钻头破损、切割深度太高……）。然而，我的最新项目，一个 150/100 毫米的印刷电路板，再次面临走线切割不够深的问题。这是一张照片。请注意，右侧的一些痕迹已经被铣削了三次，因此图片上的切割深度更深。但是可以看到从左下角到右下角逐渐减小的切削深度。

Autolevel 探针正常，我可以看到从 +/- 0（全部左侧）逐渐增加到 1.9（全部右侧）。这是我的探测文件。

我正在使用啄木鸟 gbrl 0.9j，最新的 bCNC（发行版）。切割深度：-0.1

我按照 wiki 说明来探测和自动调平：x=0、y=0（左下角）、探测 Z、设置为零，在自动调平菜单中也为零。

在 gcode 编辑器中，选择右侧的迹线（因此 Z 偏移量约为 1.8），我可以看到 Z 命令显示 -1.0，因此未应用自调匀整探针。那是正常的吗？那么自调匀整校正是由 bCNC 即时完成的吗？我现在没主意了..

哈维

那么自调匀整校正是由 bCNC 即时完成的吗？

是的

这很奇怪。还有一个人抱怨类似的问题。如果您觉得这个问题听起来很熟悉，请查看#771我还在那里写了一些您应该测试的提示。

维姆罗斯

是和否，我已经完成了所有提交的自动调平问题。我已经反驳了 2 个可能的原因：

电路板上的预紧力：我改变了将印刷电路板夹在床上的方式（见图）。PCB表面不再有游隙
Z 轴无间隙。工作完成后，我回原点并在 Z 轴上做了一个新的探针，检查是否有一块钻头脱落，或者 Z 轴上是否发生了任何间隙。但差异可以忽略不计：大约 0.03 毫米。重新探测后，我只选择了右侧（不好的一面）的一些迹线，然后重新开始工作，但没有任何明显的结果。

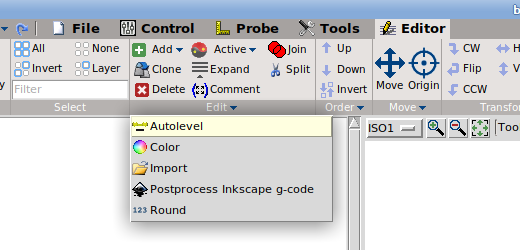

试图缩小范围：是否可以使用自动级别校正导出 gcode，这样我就可以使用 UGS 或其他方式在坏区域尝试一个单一的跟踪？

感谢您的帮助！
