@GorillaMachines

感谢您的宝贵建议。据我所知，laserweb项目已经实现了一些机器配置文件来预设几种硬件配置，这可能与您的想法类似：https ://github.com/LaserWeb/lw.machines/tree/master/machines

我将计划在 v2 积压工作中添加机器配置文件支持。它将允许用户配置机器设置、预设 Web UI 配置，并提供用于白标目的的解决方案。

在开始之前，我想收集您的反馈，例如，除了预设的小部件数组之外，您还想在配置文件中配置哪种类型的设置？

关于这个话题的自由讨论。

我的控制板的基础知识如下 – 有一个中央控制板装有运行 Smoothieware 的基于 ARM 的微控制器，该板配有带状电缆连接器，可将控制板连接到用户为他们的项目选择的机器板. 我将开发一系列独特的机器板，这些机器板旨在具有适合该类型机器的适当硬件，例如步进驱动器、输入和输出、MOSFET、继电器等的数量。将有一个用于 3D 打印机、CNC 铣床、CNC 等离子切割机、CNC 激光雕刻机的电路板，以及另一个具有大量 io 的电路板、大约 10 个步进驱动器和大量其他组件，我将其称为“自定义”木板”。这些板与中央“控制板”配对

我反复考虑在 CNCjs 中自动识别电路板类型是否有帮助，得出的结论是，它会很好，但我相信 cncjs 设置页面中的一个简单的下拉菜单允许您选择您所连接的机器类型就足够了。根据您的选择，将显示与所连接机器类型相匹配的一组独特的小部件。

我还想看看您是否计划为 Visualizer 小部件制作不同的选项。我的想法是——在激光雕刻、等离子和数控铣削中，您的可视化工具小部件非常适合查看 gcode，但对于从您的软件运行 3D 打印机之类的东西，gcode 可视化工具会很奇怪。它会显示它，但刀具路径看起来像现在一样，而不像在其他 3D 打印机软件中那样固定。我相信您所要做的就是使可视化工具的线宽与打印机喷嘴的挤压宽度相同，以使显示的 gcode 看起来像 3d 模型。请让我知道这会有多困难，因为我对您的可视化工具不够熟悉，无法知道。这将与我的董事会一起非常有帮助，因为这实际上允许某人基于我的电路板构建的任何机器在您的软件中运行。打开 3D 打印的大门也会带来一大群对 CNCjs 感兴趣的人。

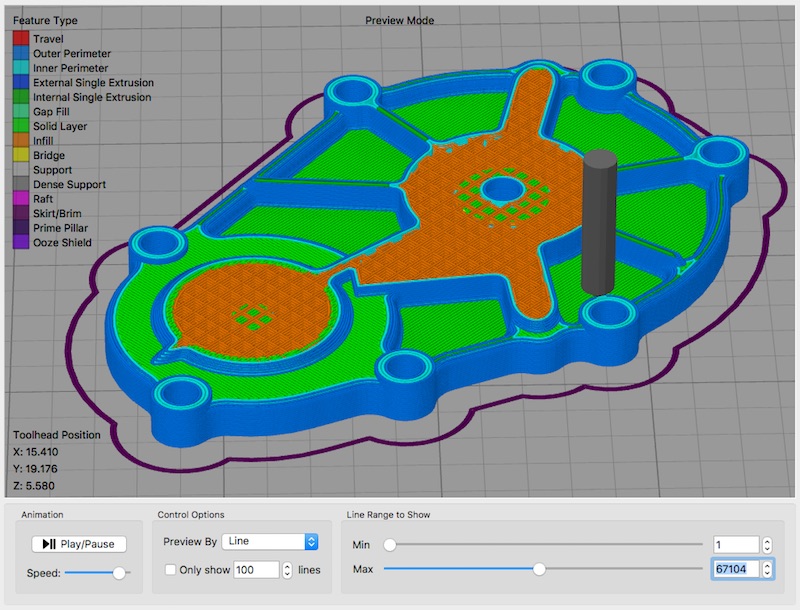

这是 Simplify 3D 的屏幕截图，我相信他们的 Gcode 可视化工具是目前最好的 3D 打印工具。他们还为命令的进给率分配了颜色，这允许更详细的可视化。如果要实现它，它可能会比这简单得多，实际上只需增加可视化器线条粗细就可以解决问题。非常感谢您的回复，我希望很快收到您的来信！

我还想问一下 visualizer widget 是如何加载网格的？这是加载的 .png 或类似文件吗？还是 3D 模型？如果是这样，是否可以加载与机器匹配的自定义内容。例如，如果有人用我们的电路板建造了一台 CNC 等离子切割机，我们能否将其制作在可以加载等离子切割床照片渲染的位置？这将使材料放置和 gcode 加载非常直观。

如果这不可能，请纠正我，这只是一个好主意。

我还想问一下 visualizer widget 是如何加载网格的？这是加载的 .png 或类似文件吗？还是 3D 模型？如果是这样，是否可以加载与机器匹配的自定义内容。例如，如果有人用我们的电路板建造了一台 CNC 等离子切割机，我们能否将其制作在可以加载等离子切割床照片渲染的位置？这将使材料放置和 gcode 加载非常直观。

网格系统可以动态呈现，尽管默认值目前在源代码中是硬编码的：

https://github.com/cncjs/cncjs/blob/master/src/web/widgets/Visualizer/Visualizer.jsx#L32-L50

const IMPERIAL_GRID_COUNT = 32; // 32 in
const IMPERIAL_GRID_SPACING = 25.4; // 1 in
const IMPERIAL_AXIS_LENGTH = IMPERIAL_GRID_SPACING * 12; // 12 in
const METRIC_GRID_COUNT = 60; // 60 cm
const METRIC_GRID_SPACING = 10; // 10 mm
const METRIC_AXIS_LENGTH = METRIC_GRID_SPACING * 30; // 300 mm
const CAMERA_VIEWPORT_WIDTH = 300; // 300 mm
const CAMERA_VIEWPORT_HEIGHT = 300; // 300 mm
const PERSPECTIVE_FOV = 70;
const PERSPECTIVE_NEAR = 0.001;
const PERSPECTIVE_FAR = 2000;
const ORTHOGRAPHIC_FOV = 35;
const ORTHOGRAPHIC_NEAR = 0.001;
const ORTHOGRAPHIC_FAR = 2000;
const CAMERA_POSITION_X = 0;
const CAMERA_POSITION_Y = 0;
const CAMERA_POSITION_Z = 200; // Move the camera out a bit from the origin (0, 0, 0)
const TRACKBALL_CONTROLS_MIN_DISTANCE = 1;
const TRACKBALL_CONTROLS_MAX_DISTANCE = 2000;

也可以在 3D 可视化器中设置图像背景。在 v2 版本中，我可以通过机器配置文件使它们可配置。

那太棒了！您对第 2 版发布的预计 ETA 是多少？在我的电路板设计固化之前，我很可能还剩下大约一个月的工作，但只是好奇。感谢您的快速回复。

你好@whimsycwd

我想在 v2（边缘分支）中添加机器配置文件支持，允许用户通过机器配置文件自定义功能。对于应该为 Marlin 控制器隐藏或自定义哪些功能，您是否有清单？

@cheton我将为多板支持的每台机器的 smootheware 控制器列出应该显示或隐藏的功能和特性列表。我将在我的多板 GitHub 页面上共享该文档，并在此处共享一个链接。

你好@cheton
首先，我对 Grbl 和其他固件的经验非常有限。并且知道 Marlin 的一个极限子集。几个月前，我从事微服务和 Docker 等工作，对固件、电子和硬件几乎一无所知。这是我的背景。^ ^。但我确实希望我能在这里提供帮助。

我所知道的是：

1. Marlin & Grbl’s 有类似的指令集。却不同。

   • ?Grbl 用于实时报告当前位置的功能在 Marlin 中不可用。
   • Marlin 没有活动状态（空闲、运行、保持、警报），我可以在 CNCjs 中找到到这些按钮的正确映射。
   • 穿梭小部件，我找不到映射 gcode。（不确定，我们只是没有使用它）

2. Marlin 主要用于 3D 打印机。其他固件是为 CNC 设计的。

   • 它们在很多方面都很相似，它们都控制 3 轴运动。
   • 但是为了不同的目的做出了不同的设计决策，比如$实时报告当前位置。此功能对于 CNC 机器可能比 3D 打印机更重要。我不是硬件专家，但我猜 marlin 不支持它是有充分理由的。也许它不需要那么强大的MCU？（只是猜测）。

3. 关于展示台

   • Threejs 功能强大，可以轻松加载图片。
   • 你需要注意的一个技巧是画线宽度不是那么直观
     • Threejs 的 STL 和 obj 加载器是无忧的。它们已准备好在 Threejs 中使用。
     • 三线的网格替换
     • 画线很难
     • 特别是，如果你想让渲染看起来不错。看起来像一个 3D 对象，那些线不仅需要宽度，还需要投射阴影。添加光和材质等。
     • 可能必须使用几何挤出
       • 对于复杂的模型，它可能会出现严重的性能问题。
   • 我已经阅读了 Cura 源代码，了解它们如何为不同部分（内壁、外壁、支撑等）呈现不同的颜色。它是通过这种方式完成的，切片器（curaEngine）将创建 GCode，其中有注释指示下一个 gcode 的意义。

4. 自动检测外围设备是一个很酷的主意。 @GorillaMachines

   • 我们公司设计了一款 三合一 3D 打印机。三个可互换的工具头 我们基于 CNCjs 进行定制（感谢 Cheton，他做了惊人的工作！）。
   • 我们以一种丑陋的方式做到了这一点。固件使用温度（电阻器）来确定正在使用哪个工具头。然后主机软件使用此信息来调整小部件。
   • 一点都不好设计。最后期限让我们抓狂，哈哈。这里需要更好更干净的界面。也许添加一个新的 GCode？（也许已经存在？）

最佳，
大卫
