评论
.png "打印小 #1209"){kind=avatar}
|
转到 bCNC 设置并检查你是否有毫米或英寸… |
.png "打印小 #1209"){kind=avatar}
|
我读的是 1/10 而不是 1/25，但我会检查这些设置，是的，bCNC 有下拉菜单选择 mm，你指的是这些设置吗？ |
|
你使用什么输入文件？您是否正在将 g 代码加载到 bCNC？ |
.jpg "打印小 #1209"){kind=avatar}
|
提到它我觉得有点傻，但你确定你已经在 Grbl 中正确校准了步数 /mm 吗？也许您不小心输入了 cm 的校准设置，并向其发送了 mm。 |
.jpg "打印小 #1209"){kind=avatar}
|

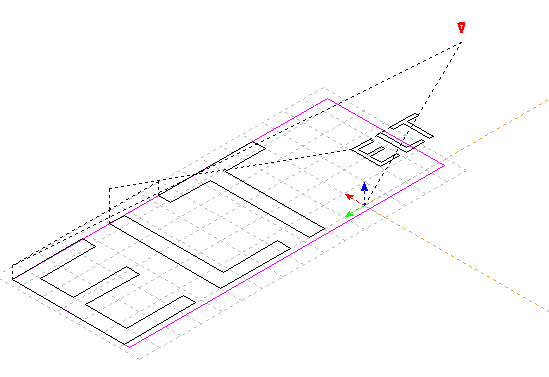

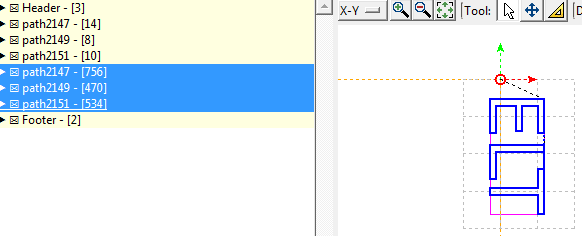

从 Inkscape 另存为 svg 时，我看到了类似的问题。bCNC 中的一切都变小了。当我改为从 Inkscape 导出为 dxf 时，它会获得正确的大小。 参见示例： 但我是这里的菜鸟。有什么可以发布问题的建议吗？ |
|
@Teddyz您使用什么 DPI 进行 inkscape 导出？你的 bCNC 和 GRBL 是否正确设置为公制？ |
|
@Harvie我不知道如何查看您要求的 DPI 设置。可以在保存的文件中看到吗？它们附在我上面的消息中。 我想我已经将 bCNC 和 GRBL 设置为 OK 关于度量设置。我已经安装了开关并且归巢工作正常。xyz 值的移动和显示都可以，我可以使用路由器。 我发布是因为我有与 OP 类似的问题，但我的大小差异不完全是 1:10。我使用 bCNC 0.9.14-dev。 |
|
我认为我的 GRBL 设置已关闭，但出于某种原因，机器附带的示例 gcode 似乎可以完美打印，但我的物品都显示为它们应有的尺寸的 1/10，所以也许在中国/越南，它是以厘米为单位配置？ |
.jpg "打印小 #1209"){kind=avatar}
|
非常感谢，我擅长传统机械加工，但让我必须工作的解释器看起来很麻烦。非常感谢您提供的资源。 |
|
@KenwoodFox我相信你很快就会赶上来。我从 IT 背景来到 CNC 爱好，所以我了解电子产品的工作原理，但必须学习有关加工的一切（工具、进给和速度、材料……）。您所需要的只是找到一些适合您的工作流程（软件工具的组合）。 我一直在寻找在 Linux 上运行的免费开源软件（它取消了许多知名软件的资格，如 fusion 360）。bCNC 一开始似乎太复杂了，但后来我后悔浪费了我和其他人的时间，因为我可以在 bCNC 中完成我的大部分工作流程（包括 2D CAM、自动调平和流式 g 代码到机器），这节省了我的时间. 只有 CAD 工作我必须在 LibreCAD 中单独完成。 |
|
感谢您查看这个。我现在相信我的问题与 解决方法当然是我在 Inkscape 中保存为 dxf，所以这对我来说不是危及生命的问题。我还没有找到的是如何完成常见任务的示例，例如“如何将这些字母（正确的词？）铣削（不仅是外部路径）5mm 到一块木头上，一次使用 4mm 的 0.5mm立铣刀”。我认为有很多方法可以使用非商业软件来做到这一点，但我不知道我是否可以单独在 bCNC 中做到这一点，或者我应该尝试什么程序。谢谢！ |
是的，这正是我所说的。您需要以某种方式“应用”该转换，因为它目前被 bCNC 忽略，直到它在 svgpath 库中实现。 我知道这个问题，所以我会关闭这个，除非你有解决这个问题的方法。关闭后随时继续讨论。 |
我所有的路径都显示为十分之一大小，我的电路板以 mm 为单位，我的 gcode 以 mm 为单位，我的 cam 软件以 mm 为单位，为什么 bCNC 似乎将我的小数点移动到错误的位置？
