注释
.jpg "覆盖机行进到可视化器 #325"){kind=avatar}
|
这太棒了！我非常需要这个！如果当用户将机器的工作坐标归零时矩形不会移动（它只能在机器坐标中工作），这也会很有帮助。 |
.png "覆盖机行进到可视化器 #325"){kind=avatar}
|
你的意思是，例如你限制了床或材料协调，如果错误地机器出去了，它就不会工作并回到里面？
|
.png "覆盖机行进到可视化器 #325"){kind=avatar}
|
谢谢你的鼓励。 目前，我怀疑只有一种方法可以使其在逻辑上工作（使用机器坐标和工作坐标之间的差异）。我愿意接受建议。 学习 React 以及它在这里的使用方式比我想象的要花更长的时间。 |
|
这花了比预期更长的时间。我有一个工作原型，我将尝试将其变成拉取请求。 托比 |
|
我在这里创建了一个预览有限的分支：https ://github.com/tobygwilliams/cncjs |
.png "覆盖机行进到可视化器 #325"){kind=avatar}
|
刚刚查看了您的存储库中的MachineTravel.js，我喜欢您将带有轴限制的机器矩形可视化的想法，它将为您提供机器坐标的概览，并有助于区分 MCO 和 WCO 之间的相对位置。我将尝试在下一个版本中将这部分添加到 CNCjs 中。 对于配置轴限制，我建议在设置下添加机器配置文件部分，而不是添加新的小部件。这为添加和管理机器配置文件提供了灵活性。 感谢您的良好开端。 |
|

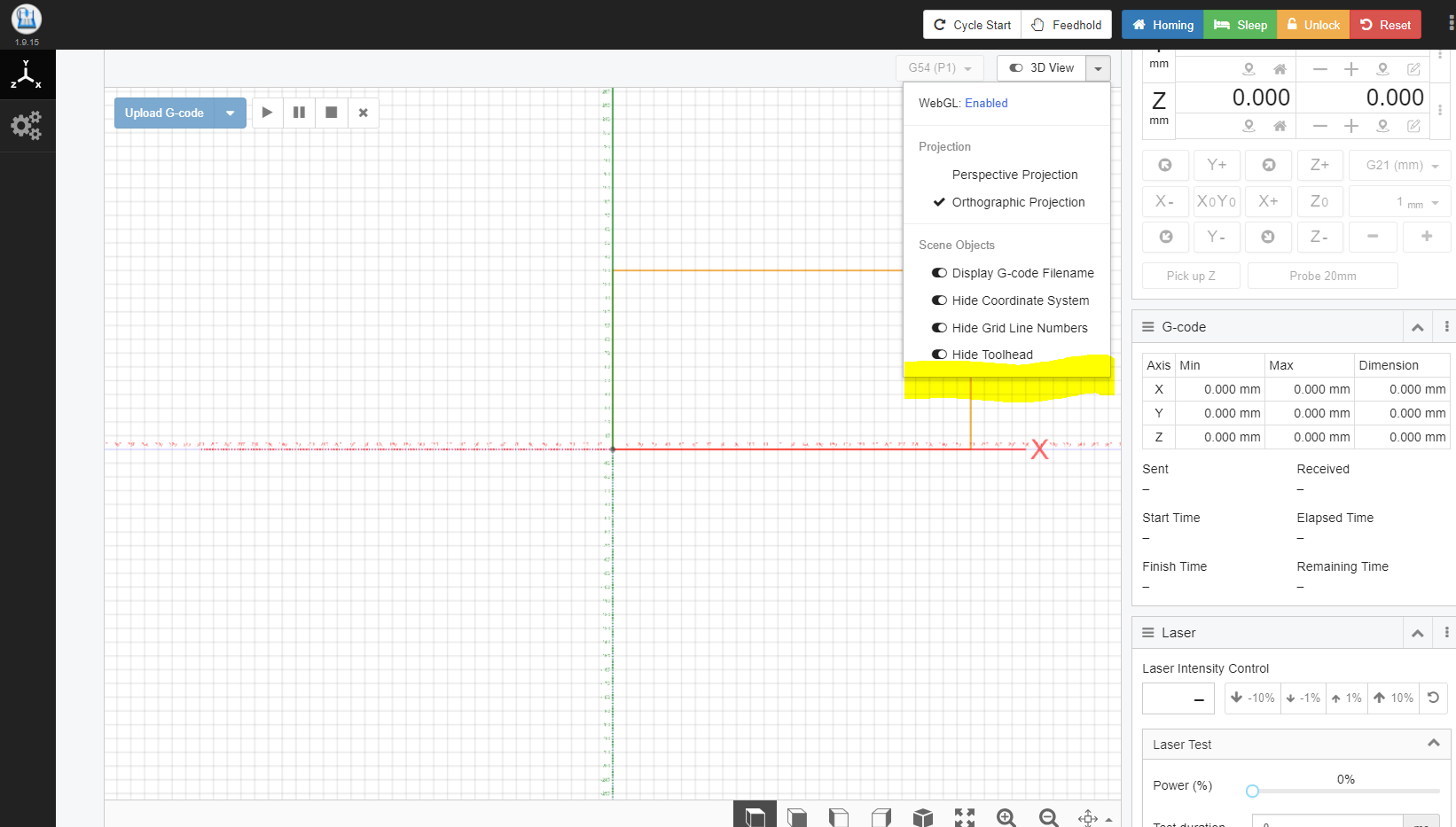

谢谢，知道我是否以正确的方式提供代码以使您的生活更轻松（我正确使用 git 吗？）会很有用。 我同意设置而不是小部件点，我只是比小部件更了解设置部分的工作原理。我将查看设置部分。 我还想看看我是否可以为 G 代码小部件提供一些不错的代码，以突出显示 gcode 的限制超出机器行程的地方。因此想了解小部件系统。 您是否看到我为保存机器配置而对工作区 json 进行的调整？ 我想应该有一些允许在这里打开和关闭限制矩形：
|
自 CNCjs v2.0 以来，我将弃用 G 代码小部件，以便为其他小部件留出更多空间。可视化器可用于显示轴限制、G 代码程序边界和运行状态。
是的。我有个问题。spindle.maxSpeed设置的目的是什么？ machines: [
{
name: 'default machine',
travel: {
enabled: true,
x: { enabled: true, min: 0, max: 260 },
y: { enabled: true, min: 0, max: 130 },
z: { enabled: false, min: 0, max: 100 }
},
spindle: {
maxSpeed: 3000
}
}
]
是的，这是可行的。我还将添加一个用于选择机器配置文件的下拉列表。 |
|
好的，了解 gcode 小部件。这仍然是一个学习练习，所以我不介意额外的工作。 主轴的作用是 我将在设置中放入一个表格+模态的东西来管理机器。 |
|
我已经提交了一些内容以将机器部分添加到设置中，接下来我将弄清楚模态的事情。 托比 |
|

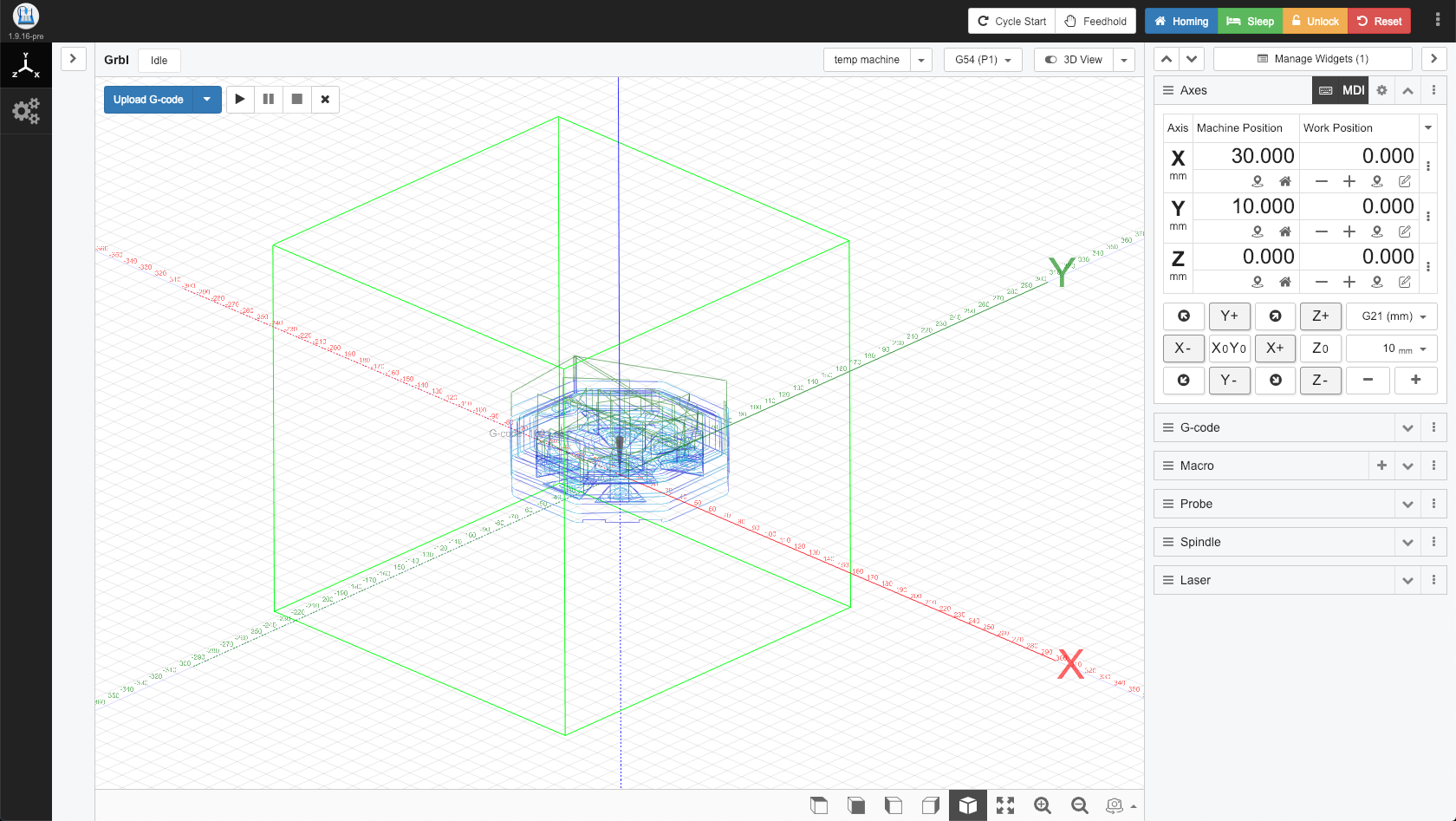

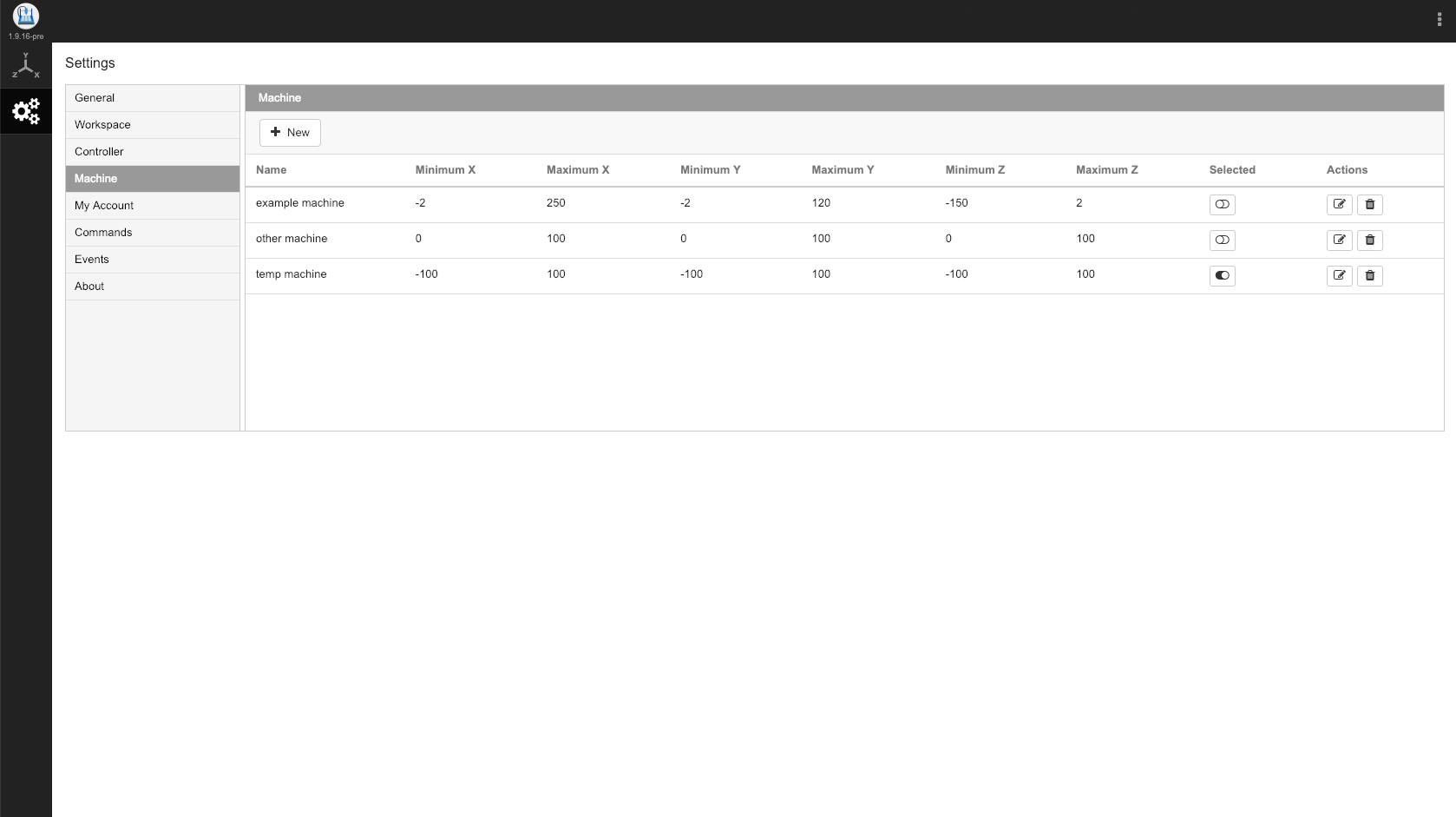

我已经完成了版本 1。我扩展了 X、Y 和 Z 的极限行程。这些被可视化为立方体，允许任何角度或正交项目查看机器和代码在机器行程中的位置。 设置区域已更新以控制机器的配置，并添加了一个 UI 元素以在各种机器配置之间切换。
剩下要做的事情：
分支在这里：https ://github.com/TobyGWilliams/cncjs/tree/machine-travel |
|
好的！ |
|
谢谢你发起这个。它现在在 1.9.18 中可用。 |

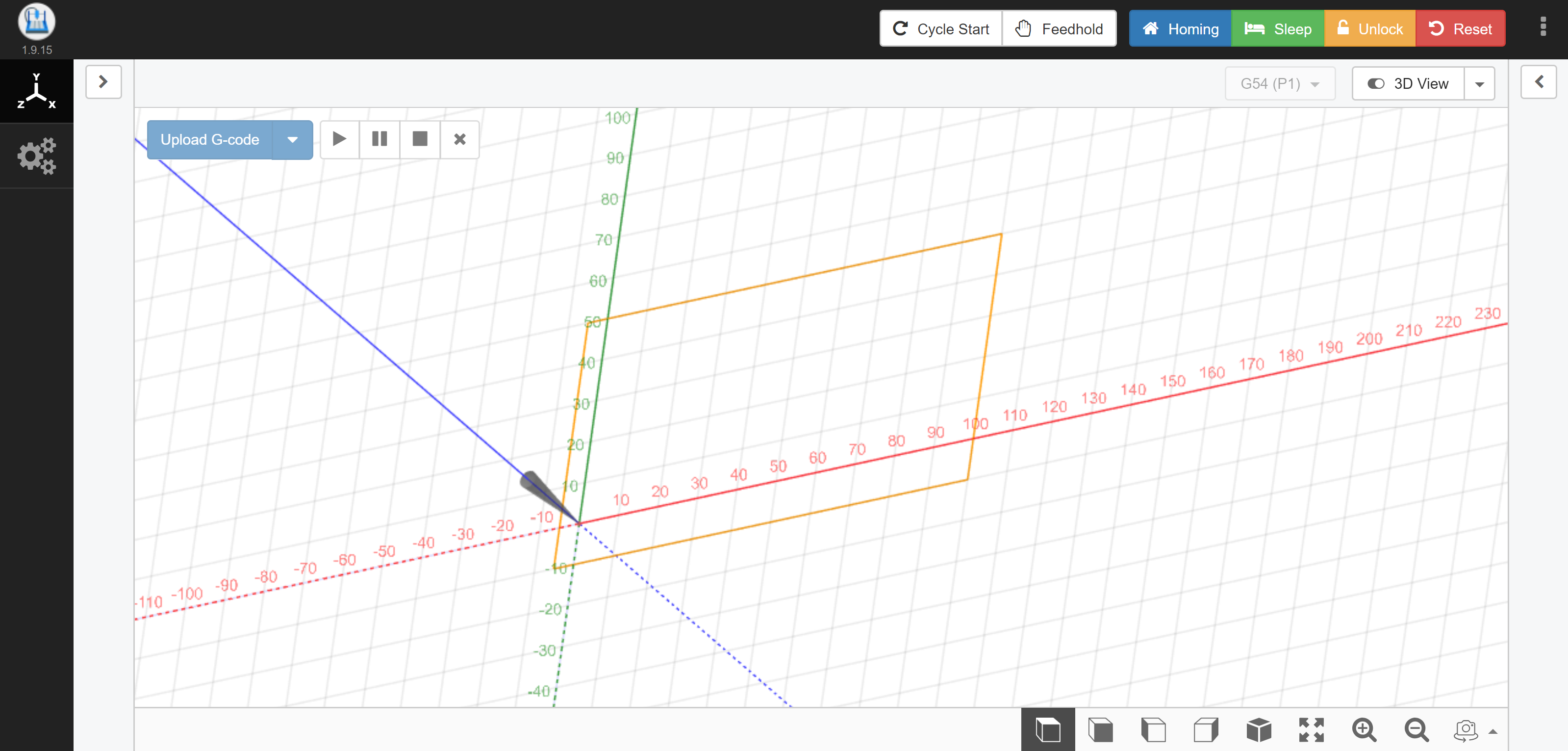

我想要一种将机器行程叠加到可视化工具上的方法，以查看我的 gcode 和工作坐标是否会导致机器运行到极限。
尽管我没有 Three.js 或 React 的经验（到目前为止，我是一个有角度的和 D3.js 的人），但我想自己构建它。
如果我可以拼凑起来，也许有人会为我正确构建它。
到目前为止，我有：
到目前为止，我已经：
剩下要做的：
