评论
.jpg "自动调平时反转z轴，与gcode相反 #1225"){kind=avatar}
|
你知道你不应该将自调匀整应用于 g 代码吗？它在发送到 grbl 时自动应用。如果你应用它，那么 g 代码在编辑器中被修改，这意味着它将被自动调平两次。 |
.png "自动调平时反转z轴，与gcode相反 #1225"){kind=avatar}
|
所以你的意思是，一旦 gcode 上传到 bCNC，自动调平就会自动应用？我不确定我是否理解。另外，即使我只是进行自动调平（没有 g 代码），也会出现同样的问题；z 轴是相反的，这意味着钻头先下降然后慢慢上升，试图以相反的方向与板接触。 |
|
你能准确描述你在做什么吗？一旦 bCNC（数字网格）中有自动调平数据，它就会自动自动调平。另请注意，您必须在继续之前将自动调平 XY 设置为零。 |
|
好的，首先，我上传 gcode（此时我可以看到电路板和机器位置）。之后，我确保在我想要的位置将所有轴设置为 0。然后我转到 probe->autolevel 并单击边距、零和清除（此时我看到了网格并且能够设置正方形的数量）。完成所有这些后，我按扫描启动自动调平，这就是问题开始的地方：z 轴方向相反。 |
|

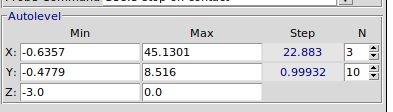

你在G54吗？ 你的意思是它开始向上探测？也许在这里将 Z 中的负数更改为负数：
|
|
是的，我在 G54，是的，它开始向上探测。我改成图中的负数，问题依旧。 |
|
当你点动 Z 轴时，它是在负坐标上向下移动，在正坐标上向上移动吗？ 你使用什么版本的 GRBL？您是否考虑过自己刷入最新的稳定版 GRBL？我们已经看到有人使用主板制造商预刷的时髦修改 GRBL 版本。您最好自己刷入 GRBL 以确保不会发生任何奇怪的事情。 您可以使用 |
|
不，假设 z 为 0，如果 z 变为 1，则钻头下降，如果 z 变为 -1，则钻头上升（是否应该下降为负值，上升为正值？我的是相反）。我已经设置了 mix 和 max z，如你的图片所示（z mix=-3，z max=0，我也尝试过其他正负组合，但同样的问题）。我自己已经在 arduino nano 上刷过最新的 grbl (v 1.1)。对于 spy://，我应该在哪里使用它？我在 bCNC 的终端窗口中尝试过（它显示了所有命令，它给我一个错误，说命令不存在）。顺便说一句，感谢您跟进问题！ |
|
Z应该下降为负数。如果您的机器不是这种情况，您只需转动 Z 步进电机的接线（切换相位）即可。如果你使用 protoneer shield 或类似的东西，通常只需拔出连接器并以其他方式插入它…… 间谍：在这里解释：#1216（评论） |
嗨，我通过指南和问题搜索了这个问题，但找不到解决方案。
我从eagle生成了gcode，在bCNC中使用时，程序运行良好；z 轴将上升然后下降以雕刻 pcb。
我的问题是自动调平；z 轴向下然后向上，好像它以某种方式倒置了（它试图以错误的方向读取电路板，y 和 x 轴在正确的方向）。我换了 z 电机的电线，它就可以工作了。
问题是 gcode 和自动调平在 2 个不同的方向，所以板子会刻得太深，因为自动调平的读数与它们应该的相反。你们知道什么可能导致 z 轴仅在自动调平期间反转吗？
