评论
.png "当位置 X = 0 时，Autolevel 值反转 #1233"){kind=avatar}
合作者
|
你看过#1225吗？您是否以向下 Z 为负的方式设置了坐标？ |
.jpg "当位置 X = 0 时，Autolevel 值反转 #1233"){kind=avatar}
作者
|
我的坐标是向下设置的。 我不认为问题#1225是相关的… |
贡献者
|
我从来没有遇到过这种不便。也许您应该通过增加或减少 X 和 Y 扫描步数来更新自动调平网格？ |
作者
|
我可以将自动调平步数更改为非常小的数字来缓解这种情况，因此我的电路板左侧只有几毫米受到影响。然而，如果我有一个正常的步数自动调平，我的电路板左侧的较大区域会受到不正确的深度切割的影响。 |
合作者
这是什么意思？
这很奇怪。特别是您在开始时附加的图像。除非您的设置中有一些物理步骤……我们应该弄清楚是什么原因造成的。但这并没有发生在我身上，所以调试起来有点困难。你至少有一些 python 的基础知识吗？ |
作者
|
我现在正在度假，没有电脑。我们可以在接下来的几周内尝试调试它。Tomas Mudrunka <notifications@github.com> schrieb am Sa., 29. Juni 2019, 13:05:
|
.png "当位置 X = 0 时，Autolevel 值反转 #1233"){kind=avatar}
.jpg "当位置 X = 0 时，Autolevel 值反转 #1233"){kind=avatar}
几个星期以来，我一直在使用当前的 bCNC 开发版本并取得了良好的成功。我将它与支持 GRBL 1.1 的中国 CNC 3018 一起使用。
但是我注意到自动调平的一个错误：

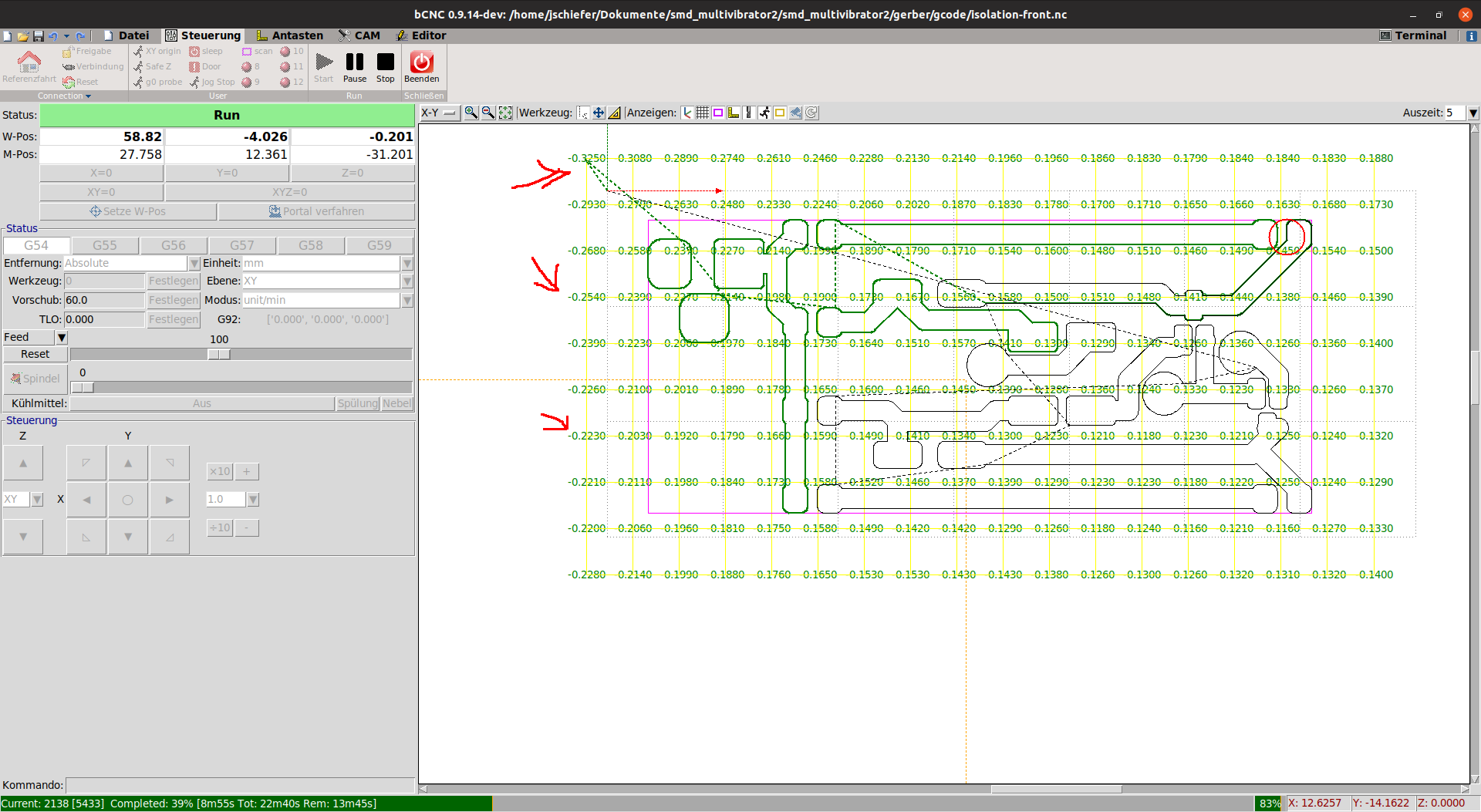

X = 0-边距上的自动调幅数据总是有错误的小数点符号（见附图）。例如原点位置的-0.3250 应该是0.3250。正下方的-0.2930 应该是0.2930。
如果我设置较小的步骤，这是可重现的。 X大于 0的下一个值被探测为正确，而 x=0 的所有值都被反转。
作为一种解决方法，我必须探测一个区域，该区域实际上比我的 PCB 大一点……
