反转 Y 轴 #1247

我的 CNC 机器位于机器的左上角,+X 向右移动,+Y 向下移动(朝向用户)。归位工作正常并且 HOMING_FORCE_SET_ORIGIN 已启用,因此在归位后位于左上角时 MPos 为 0,0,0。

bCNC GUI X 向右移动,但 Y 轴向上移动。是否有设置可以更改此设置,使 Y 轴向下而不是向上?

反转 Y 轴 #1247 哈维 补充道 问题 标签 2019 年 7 月 3 日
反转 Y 轴 #1247
合作者
哈维 评论了 2019 年 7 月 3 日

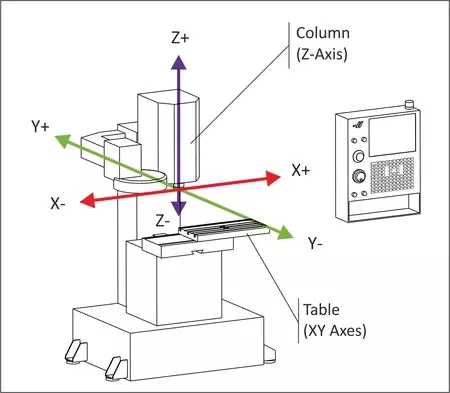

你的机器有这样设置的原因吗?(通过将电线换成 Y 步进电机很容易改变这个方向)。像这样设置机器是非常标准的:

反转 Y 轴 #1247

如果你真的不能解决这个问题,你也可以在 GRBL 设置中交换方向,但我建议你改为修复接线。(否则当您升级您的控制器或其固件时它会被重置,这可能会导致混淆)

https://github.com/gnea/grbl/wiki/Grbl-v1.1-Configuration#3–direction-port-invert-mask
