在 2019 年 10 月 30 日星期三 04:32:37-0700，AuBeTeX 写道： 嗨！我有一台中国 3108 数控铣床。我尝试铣削 PCB。我阅读了很多网页、wiki，并尽量避免混淆。我失败了。我做错了什么？我的步骤：
电路板几乎是弯曲的。我会将沿 X 和 Y 的步数增加到大约 30。
|
.png "Autolevel 问题（可能是我的错误） #1299"){kind=avatar}
|
即使您的床是水平的，您的钻头也可能与它不对齐。床和印刷电路板会有翘曲或扭曲。 从一个非常简单的电路设计开始，直到您解决这些问题。他们走得更快。 |
.png "Autolevel 问题（可能是我的错误） #1299"){kind=avatar}
合作者
|
我通常使用微小的尖锐 v 位为 pcb 蚀刻准备 g 代码，以便它以零深度切割。然后我将自动调平它并使用立铣刀使用接触探测将 Z 设置为零。当我在那个 Z 零接触点时，我通常将它设置为 0.01 毫米，然后导致立铣刀在铜上切割 0.01 毫米。如果这还不够，我会深入 0.01 毫米并重新运行 g 代码。0.1 毫米太深，会导致铜线撕裂，因此始终以 0.01 毫米为增量！ 我发现这个工作流程最适合我…… |
你好！
我有一台中国 3108 数控铣床。我尝试铣削 PCB。我阅读了很多网页、wiki，并尽量避免混淆。我失败了。
我做错了什么？
我的步骤：
1、加载文件。
2，设置原点
3，在原点位置设置 z 为 0 的探针
4，使用边距按钮从文件中读取边距
5，开始扫描。
6，扫描完成，返回原点
7，原点位置的探针将 z 设置为 0
8，使用归零按钮，z 在原点位置且值为 0 工具
接触表面
9，Z 向上移动 1 mm
10，开始铣削。
我做错了什么？

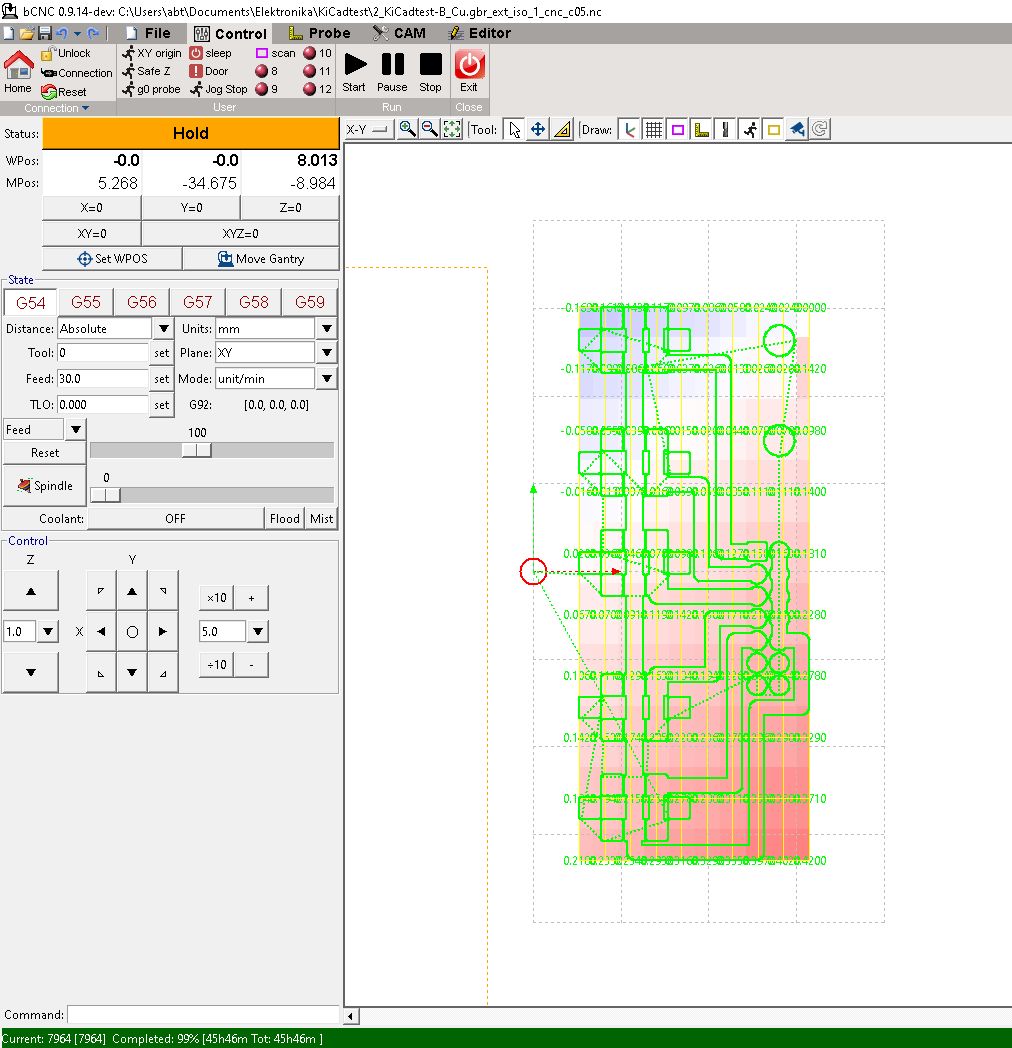

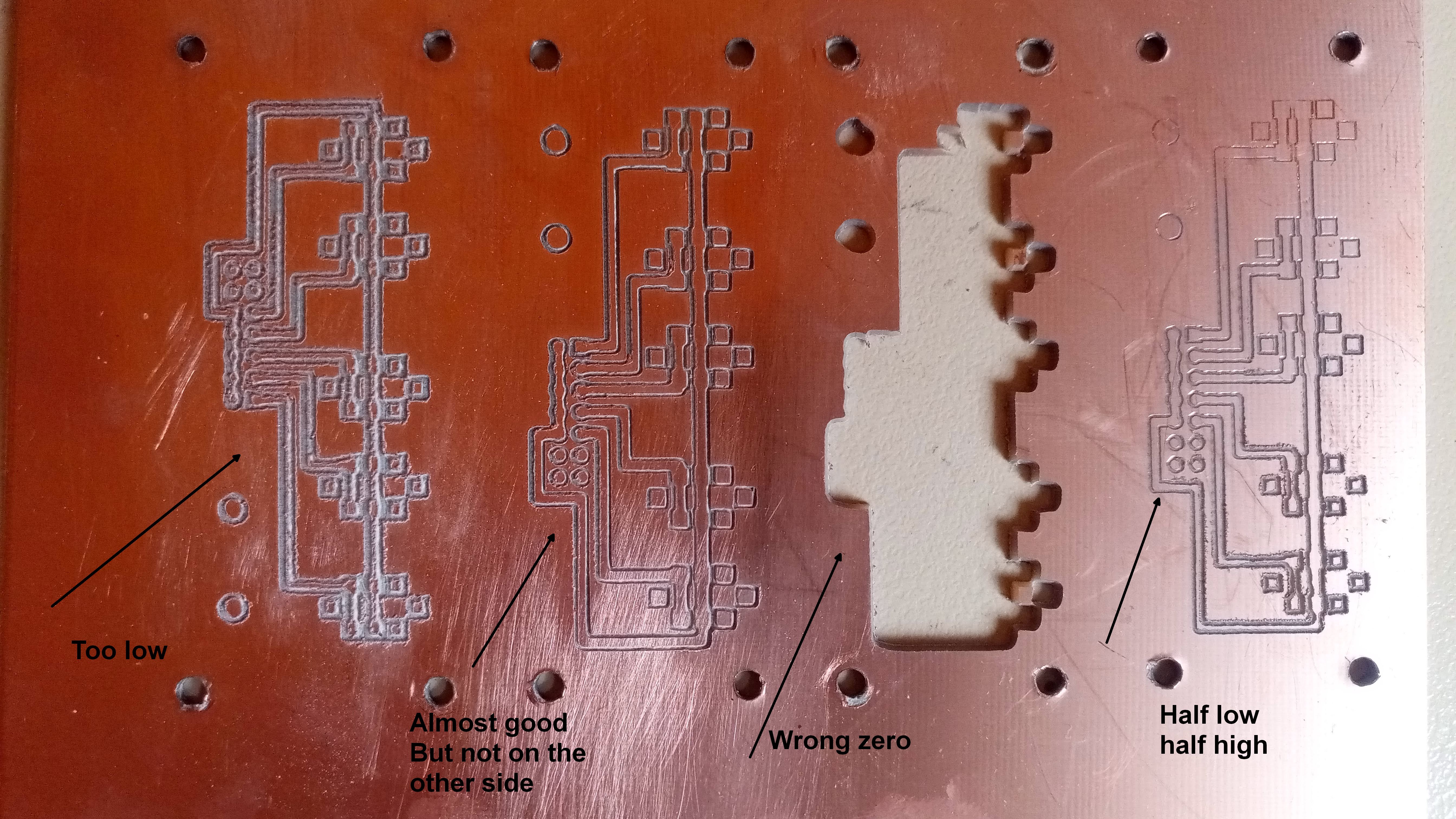

我展示了一些关于我的问题的图片。
