CNC 1310 自动调平问题 #1427

豪尔赫-查韦斯

我已经使用 bCNC 工作了大约一个月并且效果很好，但我想使用自动调平功能评估我的带有 SMD-PCB 的中国 CNC，但发现了一些奇怪的行为：
“尖端只轻微划伤了表面”

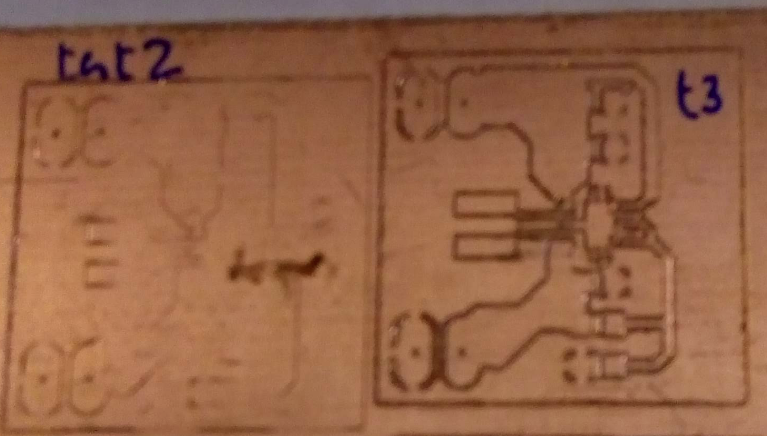

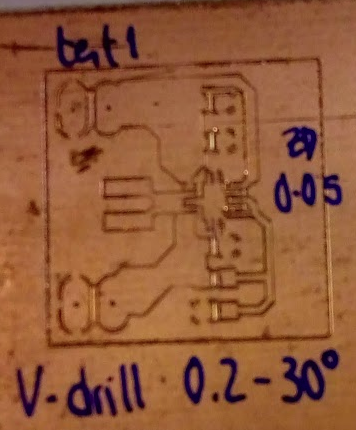

这是一个结果照片：

我的设置：
a) 尖端：V 形 0.2 毫米 30 度
b) PCB 1oz 单面，最小间距/分离为 0.3 毫米的鹰设计（DRC 检查正常）
c) 鹰的 pcb-gcode（版本 3.6.2.4），具有蚀刻深度设置为 -0.05mm 和工具为 0.2mm（我知道 V 位应该增加这个）
d）bCNC 0.9.14-dev，设置：

$0=1000.000
$1=2550
$2=01.000
$3=72400
$4=04000
$5=00
$6=0=400.000
$10=1400.000
$11=0.010000
$12=0.002.000
$13=01500.000
$20=01500.02 $402 $ 0 = 21 $
21 = 25.000 $ 25 = 500.000 $ 26 = 250 $ 27 = 1.000 $ 30 = 2400 $ 31 = 4000 $ 32 = 0 $ 32 = 0 131 美元=85.000 美元 132 美元=35.000 美元

e) bCNC 自动调平程序：

加载 gcode 文件
Home gauntry，Z 调整到板表面：按“XYZ=0”和“Z=0”（可能没有必要）。CNC 控制板有一个 LED，当尖端接触表面时会亮起，以及用于轴的手动旋钮控制，允许离线调整
Probe-Autolevel，按下“Clear”和“Zero”按钮
Probe-Autolevel，Fast Probe Feed=100，Probe Feed=10，TLO=0，Probe Cmd=”G38.2″
X, Y= 0:20mm，步距为 5mm，Z=-1:1
Probe-Autolevel，按“Scan”
一旦完成“运行”

经过多次不成功的测试，这是我所做的一些更改：

eagle 的 pcb-gcode 蚀刻深度设置为 -0.1mm，但结果相同

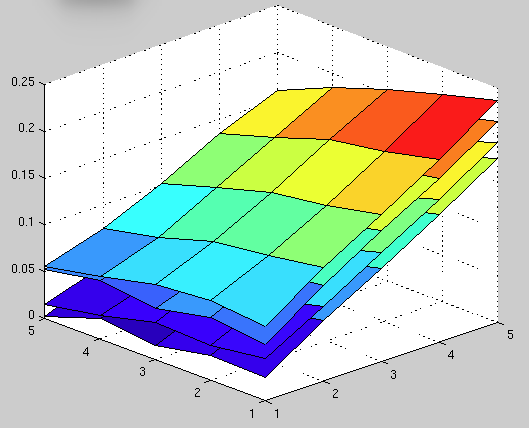

稍后我检查可重复性（由于机器能力或 PCB 固定方法）：

当我重复 Autolevel 程序时：清除先前的探头数据，按下“移动到原点”控制按钮，按下“扫描”并将探头数据保存到文件“XX.probe”，出现相同的结果
但是如果我重复 Autolevel 程序，但手动使用旋钮重新调整 Z=0，并按下“Zero”，就会出现一些差异（最大差异为 0.05mm）：

我搜索和阅读了很多，可能是我的错误，但老实说我找不到我做错了什么..
提前感谢您的帮助

马里奥巴斯

Z 探头 Z = 0 的调零按钮？
您始终可以选择所有 gcode 并进行比原始代码深 0.05mm 的切割

哈维

您可以手动输入 Z，无需编辑 g 代码…例如输入 0.01mm 的 Z 而不是 0mm 以切得更深一些。

豪尔赫-查韦斯

谢谢你的回答
让我解释一下我刚刚做了什么，如果我正确理解你的提示：

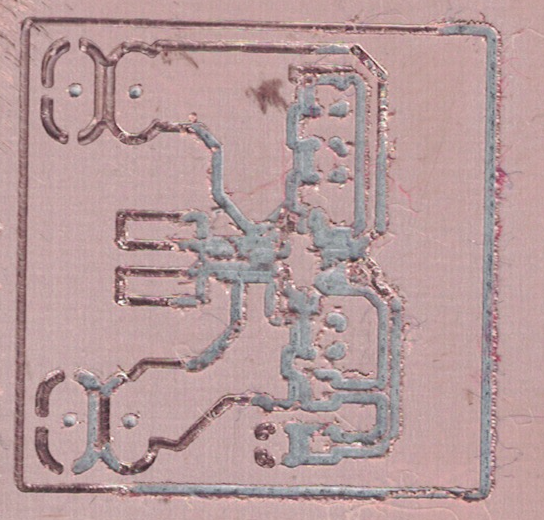

扫描电路板后（使用前面的程序），我手动修改 WPos-Z 少 0.01mm，运行 gcode，这就是我得到：蚀刻很深，大约 0.5 毫米，电路板完全没用

我认为问题可能是由于我使用的废纸板（牺牲层），3mm MDF
当我执行自动水平测量时，由于施加了最小的压力，似乎没有问题发生。
但在蚀刻时，密度板表现出非刚性，有压缩作用，所以只出现划痕。
一旦铜层破裂，一些累积的压力就会释放，钻头可能比预期的要深得多。

为了验证这一点，我将使用更坚硬的废纸板进行检查，例如铝板上的备用 FR4 板。一旦我有结果，我会分享

马里奥巴斯

您使用的是哪些位较慢的速度？
使用 F 500 或更小（以毫米为单位），以及 F 到 Z 的非常低的值来保护易碎的尖端。如果我的工作令人满意，那应该是给你的。
每台机器都不一样，那里的一切都会僵硬吗？
如果一个通道只是掠过表面，我会更深入地研究 -0.05 的通道，以找出下一次如何“欺骗”机器。
FR4绝对是不错的选择。
祝你好运和拥抱。

豪尔赫-查韦斯

我使用的钻头是 V 形 30º 0.2mm。一旦我收到，我将用 V 形 10º 0.1mm 进行测试，更精细但更弱/寿命短……
主轴基于 775 24v 电机，因此速度不是那么高（最大 8300rpm/min） . 我使用 7300 转/分钟，最大效率点
XY 进给速率为 200mm/min，Z 进给速率为 100mm/min，也许太慢了？
你告诉我的偏移量也适用于 TLO 油田，这个油田是否应该替代均匀更深的钻孔？TLO 的标志对我产生了非常奇怪的影响…
再次感谢您的帮助

豪尔赫-查韦斯

一方面相关的问题，涉及自动级别选项卡中的“扫描”粉红色方形按钮，而不是“扫描”齿轮按钮。光标提示说“Scan autolevel margins”，这个按钮的作用是什么？
我在一个与设计周长相匹配的区域（比方说 20x20mm）执行了自动调平程序。
然后我按下“扫描”按钮（Autolevel 选项卡中的粉红色方块），我假设钻头将以“已修正的 Z=0”沿着周边移动，但事实并非如此，它以“未修正的 Z=0”移动”。
我认为一旦执行了自动调平程序，Z=0 平面始终是更正的平面
这就是为什么如果加载了 gcode 设计，则不需要进一步的操作（即无需按“自动调平”按钮），

也许我有点困惑或者我错过了一些细节
