嗨，
我是 cnc 软件和 grbl 的新手，在此先感谢您。

我有一台 6040 CNC 机器，并尝试设置软限制，但它没有像我想的那样工作。

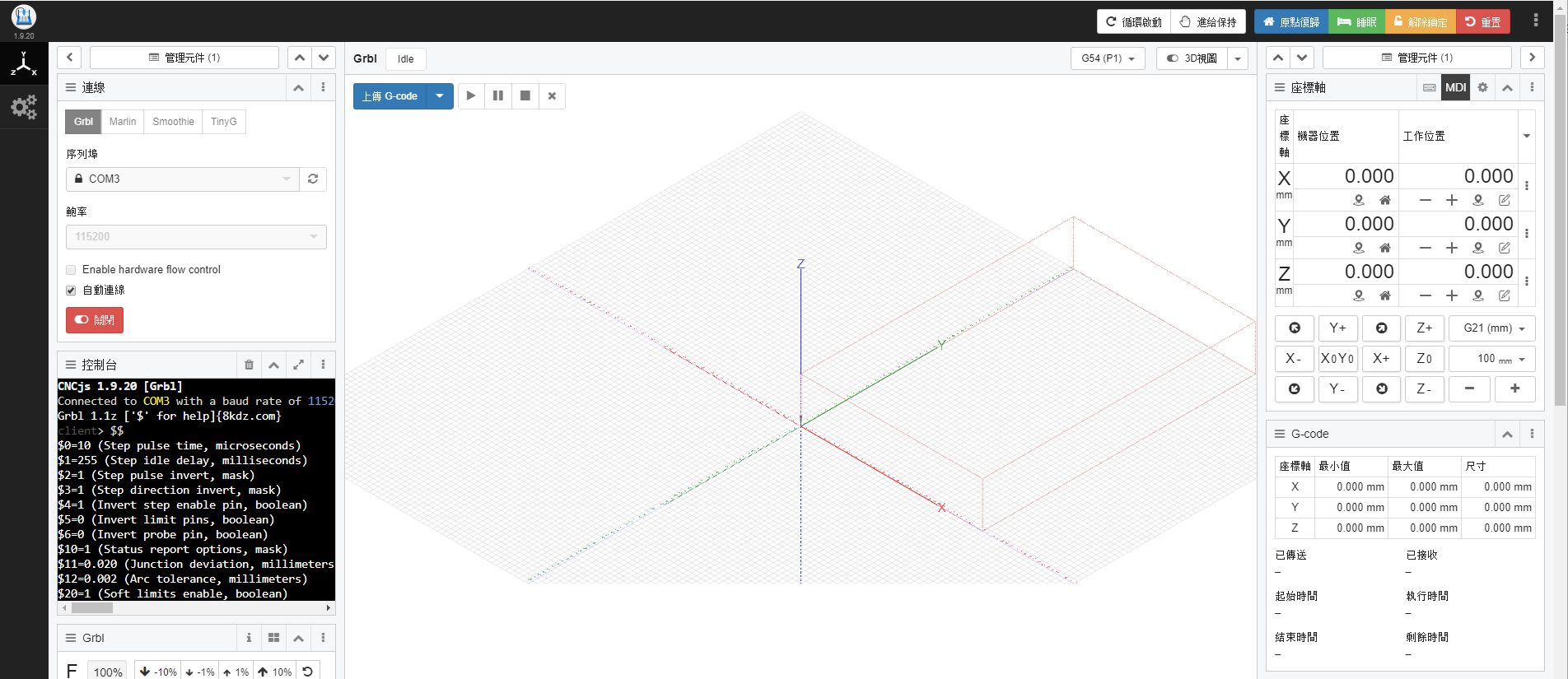

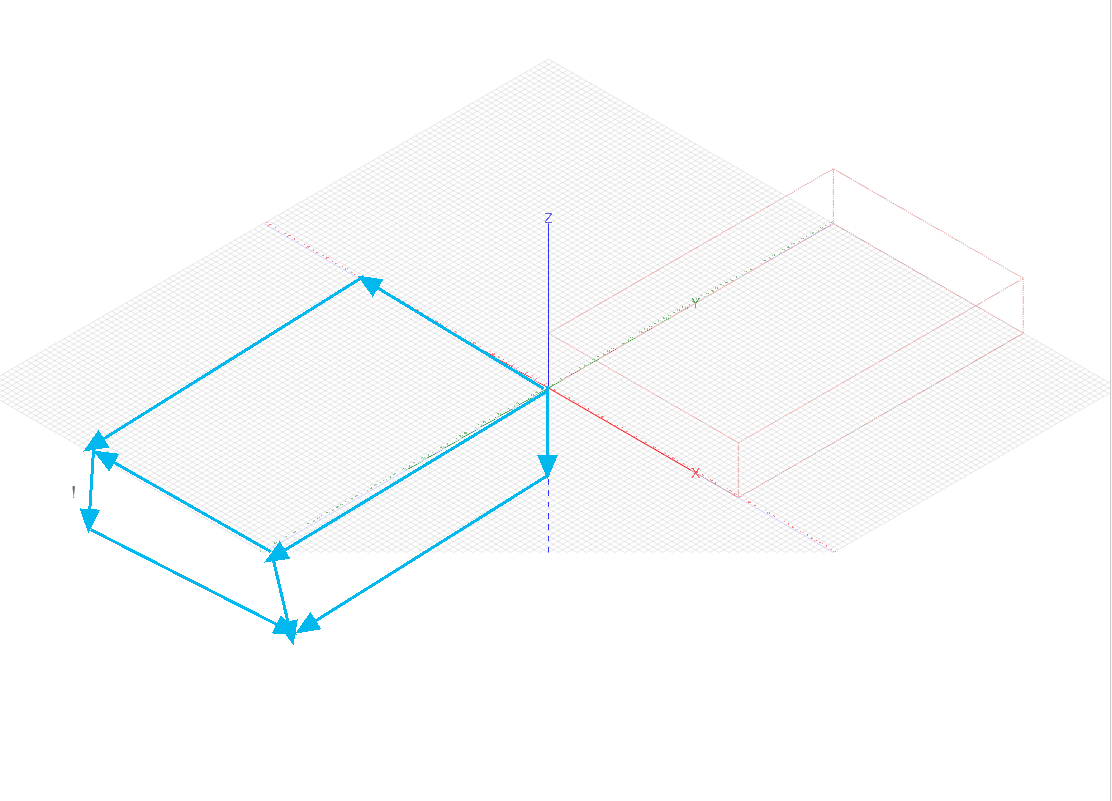

理论上红色长方体区域应该是工作区，但实际上是在蓝色长方体区域。

我尝试了很多可能的 20 美元、23 美元。它只是不工作。谁能告诉我哪里设置不对？

这是我的配置。
$0=10（步进脉冲时间，微秒）
$1=255（步进空闲延迟，毫秒）
$2=1（步进脉冲反转，掩码）
$3=1（步进方向反转，掩码）
$4=1（反转步进使能引脚，布尔值)
$5=0（反转限制引脚，布尔值）
$6=0（反转探针引脚，布尔值）
$10=1（状态报告选项，掩码）
$11=0.020（结点偏差，毫米）
$12=0.002（电弧公差，毫米）
$20 =1（软限位启用，布尔值）
$21=0（硬限位启用，布尔值）
$22=1（归位循环启用，布尔值）
$23=1（归位方向反转，掩码）
$24=100.000（归位定位进给率，mm/ min)
$25=1000.000 (Homing search seek rate, mm/min)
$26=250（归位开关去抖延迟，毫秒）
$27=5.000（归位开关牵引距离，毫米）
$30=1000（最大主轴速度，RPM）
$31=0（最小主轴速度，RPM）
$32=0（激光-模式启用，布尔值）
$80=0
$81=0
$82=2
$100=640.000（X 轴行程分辨率，步长/mm）
$101=640.000（Y 轴行程分辨率，步长/mm）
$102=800.000（Z 轴行程分辨率，步长/mm）
$110=1200.000（X 轴最大速率，mm/min）
$111=1200.000（Y 轴最大速率，mm/min）
$112=600.000（Z 轴最大速率，mm/min）
$120= 20.000（X轴加速度，mm/sec^2）
$121=20.000（Y轴加速度，mm/sec^2）
$122=20.000（Z 轴加速度，毫米/秒^2）
$130=400.000（X 轴最大行程，毫米）
$131=600.000（Y 轴最大行程，毫米）
$132=100.000（Z 轴最大行程，毫米)

ok
feeder> G91
feeder> G0 X100
feeder> G90
ok
ALARM:2 (Soft limit)
[MSG:Reset to continue]

谢谢。

版本

• CNCjs：1.9.20
• Node.js：v10.16.2
• NPM：6.9.0

你如何安装CNCjs？

• [] NPM
• [x] 下载 CNCjs 桌面应用程序

数控系统

• Grbl
• 冰沙
• TinyG/g2核心

硬件

• [] 树莓派
• 台式机或笔记本电脑
• 移动设备

操作系统

• [] 不适用
• 视窗
• 苹果
• Linux
