关闭 robZeilinga 打开了这个问题 2018 年 3 月 22 日 · 2 条评论 关闭 Eagle Drill 文件 – 潜在添加/拉取请求#14 robZeilinga 打开了这个问题 2018 年 3 月 22 日 · 2 条评论 评论 贡献者 罗布蔡林加 评论了 2018 年 3 月 22 日 嗨 Sven，（我想） 很棒的工作！！ 在偶然发现您的项目之前，我一直在努力用 C# 编写自己的发件人。 我试图解决的用例是一个非常简单的过程，用于钻由 Eagle（或其他人）创建的 PCB – 这些创建一个 *.drd 文件（钻孔文件），其中包含所需孔的坐标（和大小） . 挑战在于该文件假定您的蚀刻 PCB 安装在 CNC 工作台上并与 X/Y 轴精确对齐，这几乎是不可能的。我之前做过一些尝试，比如在PCB上定位4mm的引脚和孔来对齐和精确定位PCB，但这是一个麻烦。（虽然工作得很好） 然后我尝试通过安装在我的 cnc 上的摄像头获取角度量，带有十字准线的图像将显示 PCB 图像，在钻孔文件显示上选择两个孔并在 PCB 摄像头显示上自动匹配孔计算角度和偏移量..（听起来很熟悉不是吗？:)） 但是我遇到了障碍，无法以受控方式将 gcode 流式传输到 GRBL。那是我遇到你的项目的时候。 您会考虑允许此增强功能吗？我不想在不与您讨论的情况下简单地分叉并创建拉取请求。 问候 RobZ Sample_DrillFile_drd.txt 所有者 svenhb 评论了 2018 年 3 月 23 日 你好 Rob， 你的建议对我来说听起来不错。至少我将尝试实施 *.drd 的进口商。 我的第一点是实现一个（真正的）操纵杆控制——但我仍在等待我订购的游戏手柄…… 我希望在一两周内发布下一个版本。 所有者 svenhb 评论了 2018 年 3 月 26 日 使用 Eagle drill 文件导入查看新的预发布版 – 我希望它能完成工作…… https://github.com/svenhb/GRBL-Plotter/releases/tag/v1.1.4.0 稍后我需要找出相机支持的代码转换的最佳实践。 svenhb已完成 关闭 2018 年 3 月 26 日 喜欢 (0) 材料数据库 #39 支持 KiCad 和基准相机 #15 v1.3.8-EDGE 重启后键盘快捷键消失 #427 关闭 无法在 gsender 1.2.0 中打开 .gcode 文件 #367 RaspberryPi 运行 gsender 时出现问题 #89 向 fluidnc 发送 $$ 会导致 gsender 崩溃 #473 v1.3.8-EDGE 重启后键盘快捷键消失 #427 关闭无法在 gsender 1.2.0 中打开 .gcode 文件 #367RaspberryPi 运行 gsender 时出现问题 #89向 fluidnc 发送 $$ 会导致 gsender 崩溃 #473功能请求：抑制发送到机器的 gcode 中的 gcode 注释。 #444 关闭通过网络连接进行连接 #171操纵杆运动的剩余问题 #204 关闭新版本认为我的机器一直处于锁定状态 #474 关闭
.png "Eagle Drill 文件 - 潜在添加/拉取请求 #14"){kind=avatar}
嗨 Sven，（我想）
很棒的工作！！
在偶然发现您的项目之前，我一直在努力用 C# 编写自己的发件人。
我试图解决的用例是一个非常简单的过程，用于钻由 Eagle（或其他人）创建的 PCB – 这些创建一个 *.drd 文件（钻孔文件），其中包含所需孔的坐标（和大小） .
挑战在于该文件假定您的蚀刻 PCB 安装在 CNC 工作台上并与 X/Y 轴精确对齐，这几乎是不可能的。我之前做过一些尝试，比如在PCB上定位4mm的引脚和孔来对齐和精确定位PCB，但这是一个麻烦。（虽然工作得很好）

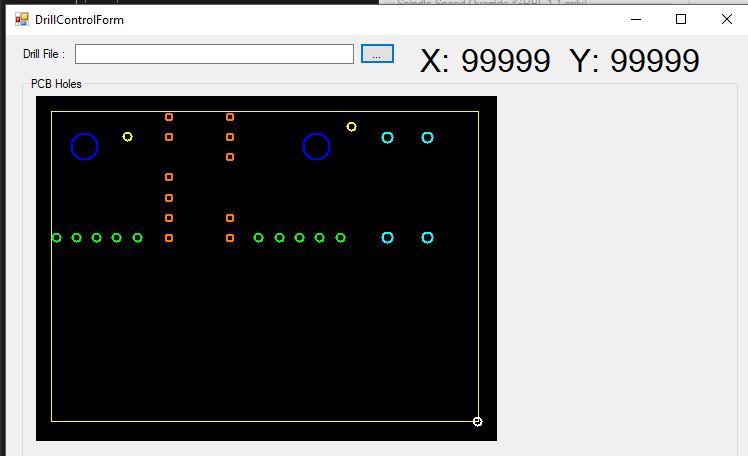

然后我尝试通过安装在我的 cnc 上的摄像头获取角度量，带有十字准线的图像将显示 PCB 图像，在钻孔文件显示上选择两个孔并在 PCB 摄像头显示上自动匹配孔计算角度和偏移量..（听起来很熟悉不是吗？:)）
但是我遇到了障碍，无法以受控方式将 gcode 流式传输到 GRBL。那是我遇到你的项目的时候。
您会考虑允许此增强功能吗？我不想在不与您讨论的情况下简单地分叉并创建拉取请求。
问候
RobZ
Sample_DrillFile_drd.txt
