https://github.com/mondalaci/dxf2svg2kicad有帮助吗？

在内部，新架构不使用 SVG；相反，它将 SVG 转换为更方便的格式。我们不需要 DXF 到 SVG 的转换；相反，我们需要 DXF 格式。

该格式也在自述文件中。

@lautr3k 你还活着吗（；？

是的，我还活着 努力研究 SVG 解析器（ES6 和 NPM 模块）：https ://github.com/lautr3k/lw.svg-parser

正如我一开始所说，我想制作每个人都可以（重新）使用的库。很快与 DXF 解析器相同。

(; 只是检查 – 担心沉默

也就是说，很快，我开始了一份带薪工作，几周内我都不会很忙。

（：虽然这对我们来说很悲伤，但我为你感到高兴！

我计划使用 @lautr3k lw.svg-parser 作为我的路线图来破解 dxf 解析。

我不是代码忍者，但我可能可以获得对 Sketchup DXF 导出选项的支持，因为我可以使用 NB70/sketchup-dxf-stl-exporter 源仅导出 3 种线型。

感谢您的澄清。我倾向于重新发明轮子。

今晚我会看一下流程，然后带着问题回来。

哎呀。所以最终目标是将解析器输出转换为密钥state下的主要程序documents。

对象结构为：

Object {
  children: Array[], // <= Relational tree of descendants under the same "grouping"
  dataURL: "", // <= N/A
  dpi: 1, // <= N/A
  fillColor: Array[], // <= Obvious
  id: uuid.v4(), // <= Used to track each primitive on canvas
  isRoot: false, // <= true on root of whole object only, not on root of children
  mimeType: "", // <= N/A
  name: "b: bla", // <= name + id or layerName
  rawPaths: Array[], // <= The coords for the primitive
  scale: Array[], // <= FloatingControls modifies this?
  selected: false, // <= For marching ants outline
  strokeColor: Array[], // <= Obvious
  translate: Array[], // <= FloatingControls modifies this?
  type: "rect", // <= drawing primitive name
}

因为做事情骨架然后增加复杂性会很好，所以我有一个简单的 DXF，带有几条线和一个框。对象中至少需要哪些字段才能使绘图引擎发挥作用？

Object {
  id: uuid.v4(),
  name: "b: bla", // Cam tree layer/group name
  type: "rect", // Cam tree item name
  rawPaths: Array[], // <= The coords for the primitive
  strokeColor: Array[0,0,0,0.8], // Force dark grey
  scale: Array[1,1,1],
  translate: Array[0,0,0],
  selected: false
}

整个字段集是必需的，并且会随着时间的推移而变化。通过克隆 initialDocument（使用{...initialDocument}）创建新对象，然后更改必要的字段。有两种情况。

父对象和组对象：更改这些字段：

let root = {
    ...initialDocument,
    id: uuid.v4(),
    type: 'document', (or group, layer, etc)
    name: 'File Name',
    isRoot: true,
    children: [...],
};

形状：

let shape = {
    ...initialDocument,
    id: uuid.v4(),
    type: 'type of object (rect, polyline, etc)',
    name: 'this shows up in UI', // For SVG, I use 'SVG name: SVG id' "name" in SVG is really type (rect, circle, etc.)
    translate: [0, 0, 0],
    scale: [1, 1, 1],
    rawPaths: [...],
    strokeColor: [r, g, b, a],  // a=1: solid, a=0: invisible
    fillColor: [r, g, b, a],
};

保持 a = 0 或 1，除非源文件有 alpha，或表示有问题。例如，SVG 导入器使用浅灰色表示原始文件中缺少填充和描边。这可以防止格式错误的 SVG 文件不可见。

编辑：形状没有孩子

好吧，我已经解析了 dxf，并在 reducer 中准备好映射到新doc树中。

我遵循了 LW3 中的流程，在输出端没有什么是相同的，我认为渲染和fillTree()代码是为加载的每种文件类型专门构建的？在 LW4 中，我们试图制作一个统一的 docTree，我们可以将其传递给新的绘制函数？

我至少应该能够使用 LW3 流程来填充 docTree，然后我就可以担心点函数了。

我在 PR #113中有一个工作示例

尚未准备好合并，但欢迎发表评论。

编辑：如果有人有一个 DXF 示例，其中包含我们想要支持的所有功能，那就太好了。很难找到免费的 DXF 文件。

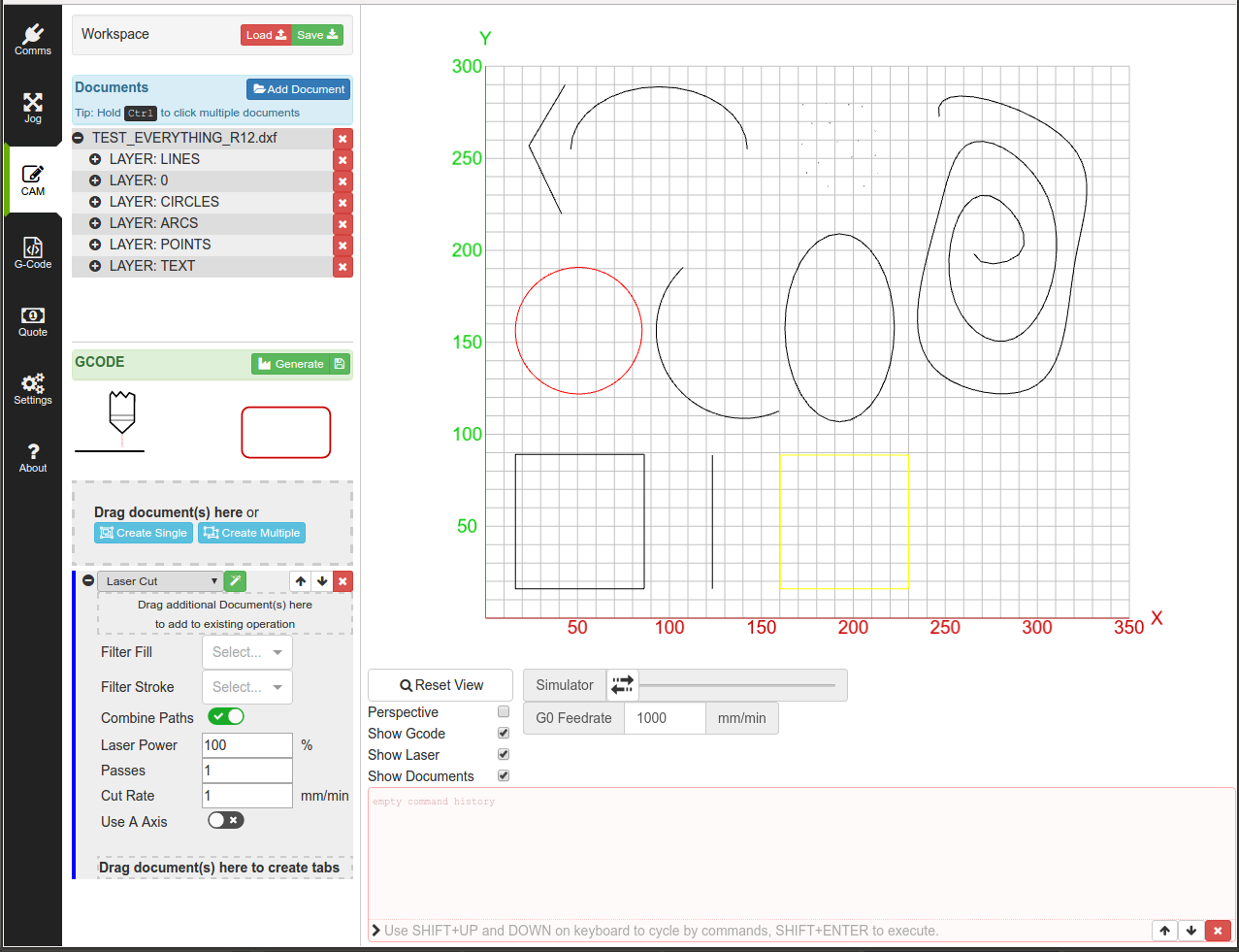

好吧，DXF_R12 中的所有内容（文本除外）都可以正常工作。解析器不支持样条曲线等较新的功能，但 R12 文件格式将它们保存为折线，因此一切都很好。

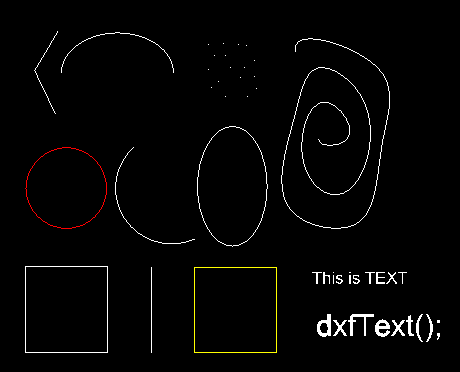

TEST_EVERYTHING_R12.dxf.txt

只需要清理代码，添加一些文档，我们就可以将其放入测试版。我已经尝试了所有的 dxf，所以现在需要一些真实世界的经验。
