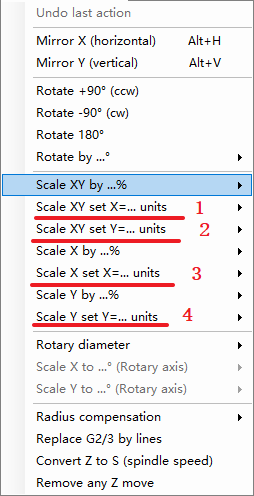

1. 和 2) 如果您想将两个轴缩放到 x 或 y 的特定最终值，请使用这些选项（它也适用于 G2 / G3）。例如，您想要恰好 100 毫米的宽度，请使用 1)

2. 和 4) 只缩放给定的轴并扭曲图形……它不适用于 G2 / G3 命令

非常感谢你的回复，我明白了这些函数的区别。

我不太明白下面截图中选项的作用。

有一个选项“旋转轴控制而不是 X 或 Y”，例如用于 Egg-bot：

1. 要绘制不变形的替代轴，我需要直径来计算角度
2. / 3) 如果你想在半圆柱圆周上画画，你在这里输入 180°

关于路由器/激光：
4）刀具半径补偿：将路径稍微移动到路径的左侧或右侧以补偿路由器的工具宽度
5）S 控制某些系统上的激光功率，用户要求转换Z 值到激光功率….

非常感谢，我想好好研究一下。

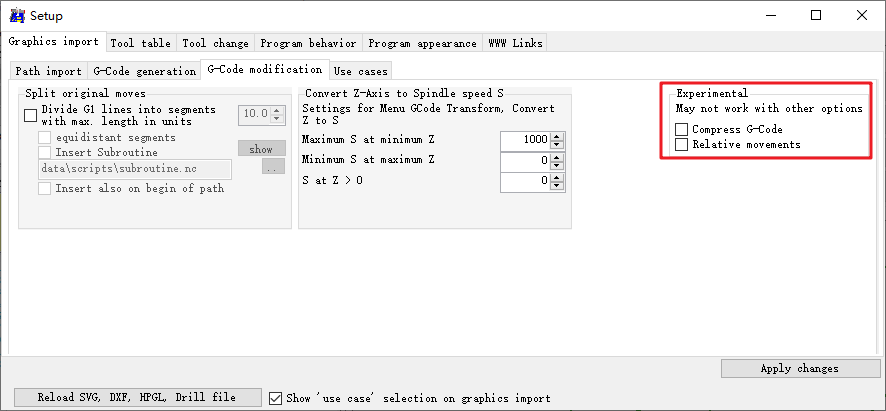

下面截图中红框内的两个选项的作用是什么？这两个功能适用于哪些用例？

“压缩 G 代码”试图避免重复 G1 命令（这是一个模态命令，需要发送一次，而不是每行）。也是不变轴值的命令。- 节省数据大小但更难阅读。

“相对运动”将使用 G91 相对坐标并因此重新计算 X 和 Y 值。- 很适合为子程序创建代码：你移动到一个绝对位置，然后切换到相对坐标并运行你的子程序。

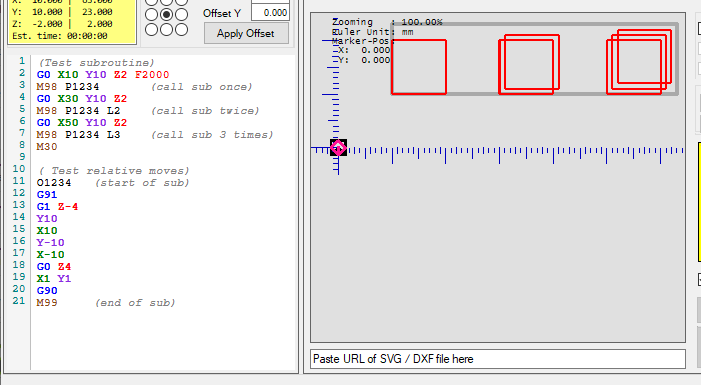

示例 gcode_subroutine：

感谢你的回复。

测试后，我有一些疑问，希望大家帮我解答。

关于GCode Transform函数的适用范围？

菜单栏“G-Code Transform”中的GCode旋转、GCode缩放、GCode镜像……难道这些功能只在绝对坐标系下有效吗？我发现当我生成相对坐标系（G91）的GCode，然后执行GCode的旋转、缩放、镜像功能时，路径会变换成与原来路径完全不同的路径。在绝对坐标系下执行GCode旋转、缩放、镜像功能。这些功能将工作得很好。

在实现缩放、旋转和镜像时，我从未使用 G91 进行过测试。

我修复了这个：
使用 G91 在 G 代码上缩放、旋转和镜像。

非常感谢，我会做一些测试。

嗨 svenhb，我不太明白下面屏幕截图中的 1、2 和 3 是什么意思，怎么理解？

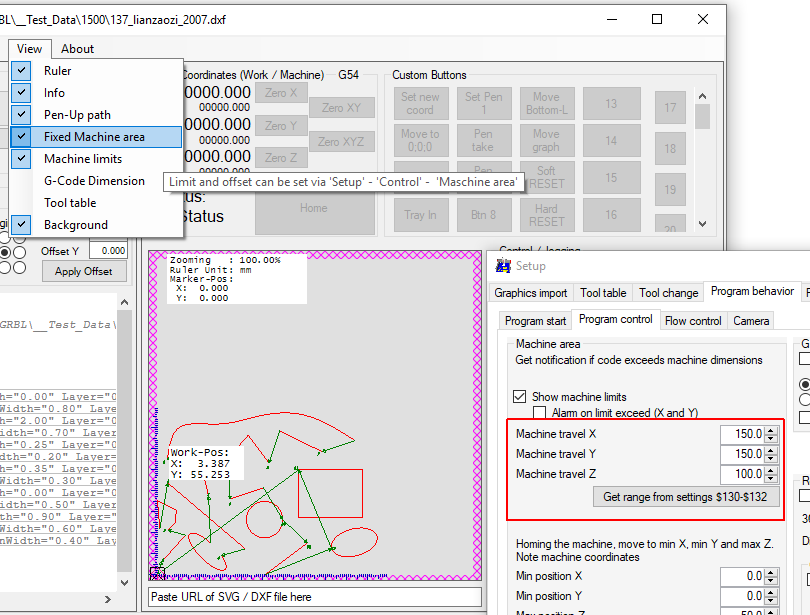

1. 将第一个视图固定为机器限制，需要设置：

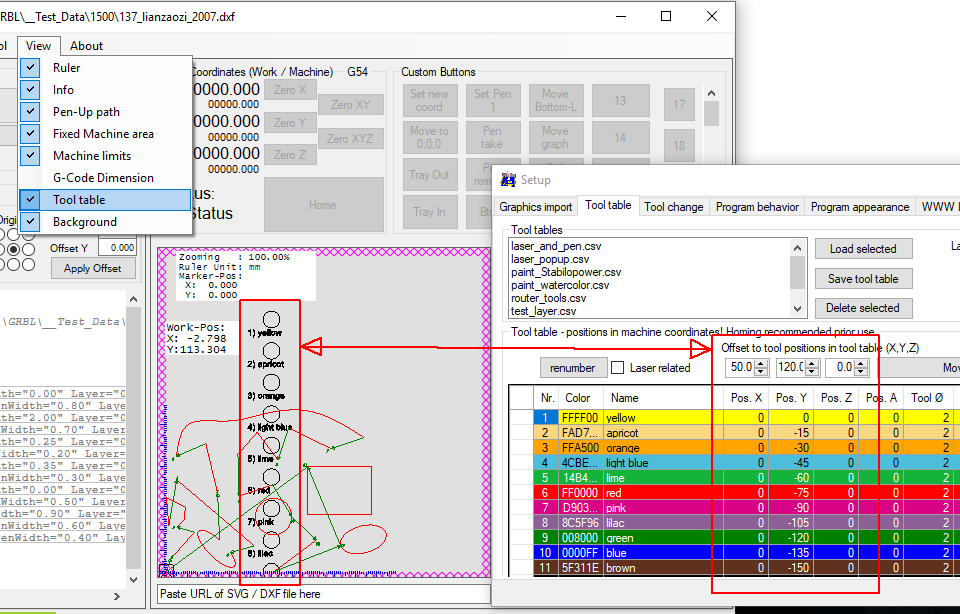

2. 刀具表显示刀具交换位置：


3. 显示灰色背景图形 – 例如将在 GCode 转换之前设置：

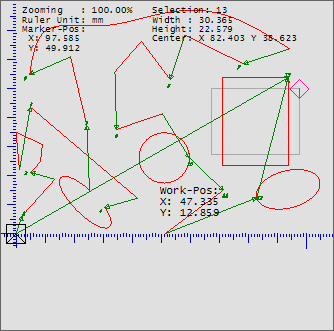

   矩形旋转后，通过背景路径仍然可以看到原始位置：

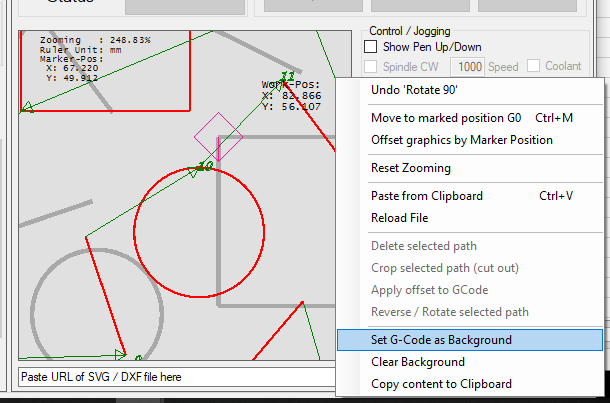

在任何 GCode 翻译之前，您可以“将 G 代码设置为背景”以接管坐标作为标记的锚点：
