• 读取填充 (colors.dxf)

  • 所有填充都被禁用，因为在较小的对象上绘制较大的对象时会导致选择问题。没有办法以合理的方式找出绘图分层，因此禁用是最好的选择。

• 圆形和椭圆形 (shapes.dxf)

  • 您的曲线是 SPLINE 实体并且不受支持，凸起给出相同的结果并且受到支持。

• 在文本展开和取消分组时阅读一些字母（colors.dxf

  • 您的字母是使用 HATCH 实体构建的，不受支持。

如果他计划更新文件支持，我正在等待 dxf-parser 发布者的回音。如果不是，我可能需要分叉该项目并制作一个 lw.dxf-parser。

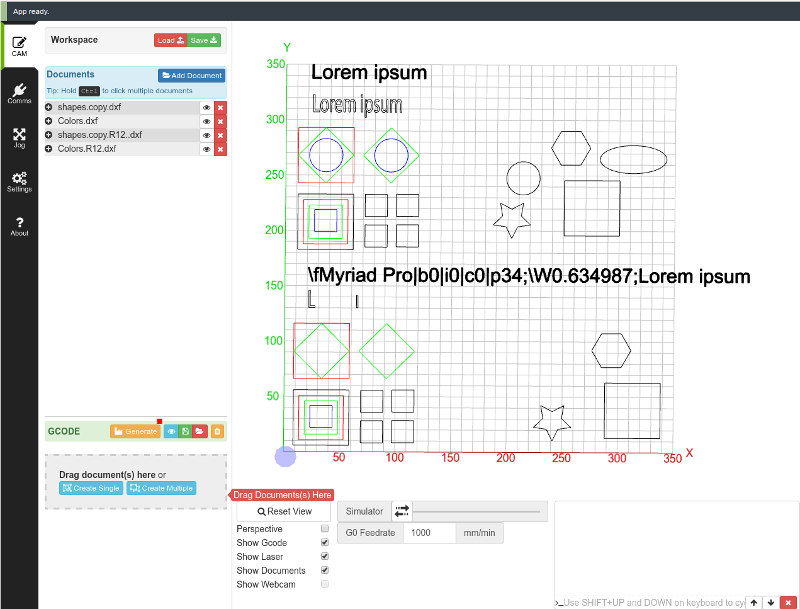

R12 文件在上，你的原件在下：

@iceblu3710谢谢，我回家后会复习。

Read Fill-这个选择问题是因为用户需要点击才能点击对象还是其他原因？这可以通过使用不同的层来解决吗？因为用户可以通过树来管理路径

您究竟是如何制作或修复字母和圆圈的？并非所有应用程序都使用或具有相同的工具，因此我需要在 AI / Inkscape / 其他应用程序中找到类似的工具。

我只是希望能够获得与您相同的结果，并能够将其提供给用户。
谢谢

只是一个更新：从 Sketchup Pro 2017 直接导出到 dxf（R12 到 2013）被 LW4 完美读取。
将 colors.dxf 导入 Sketchup，然后导出为 dxf 也能产生完美的结果

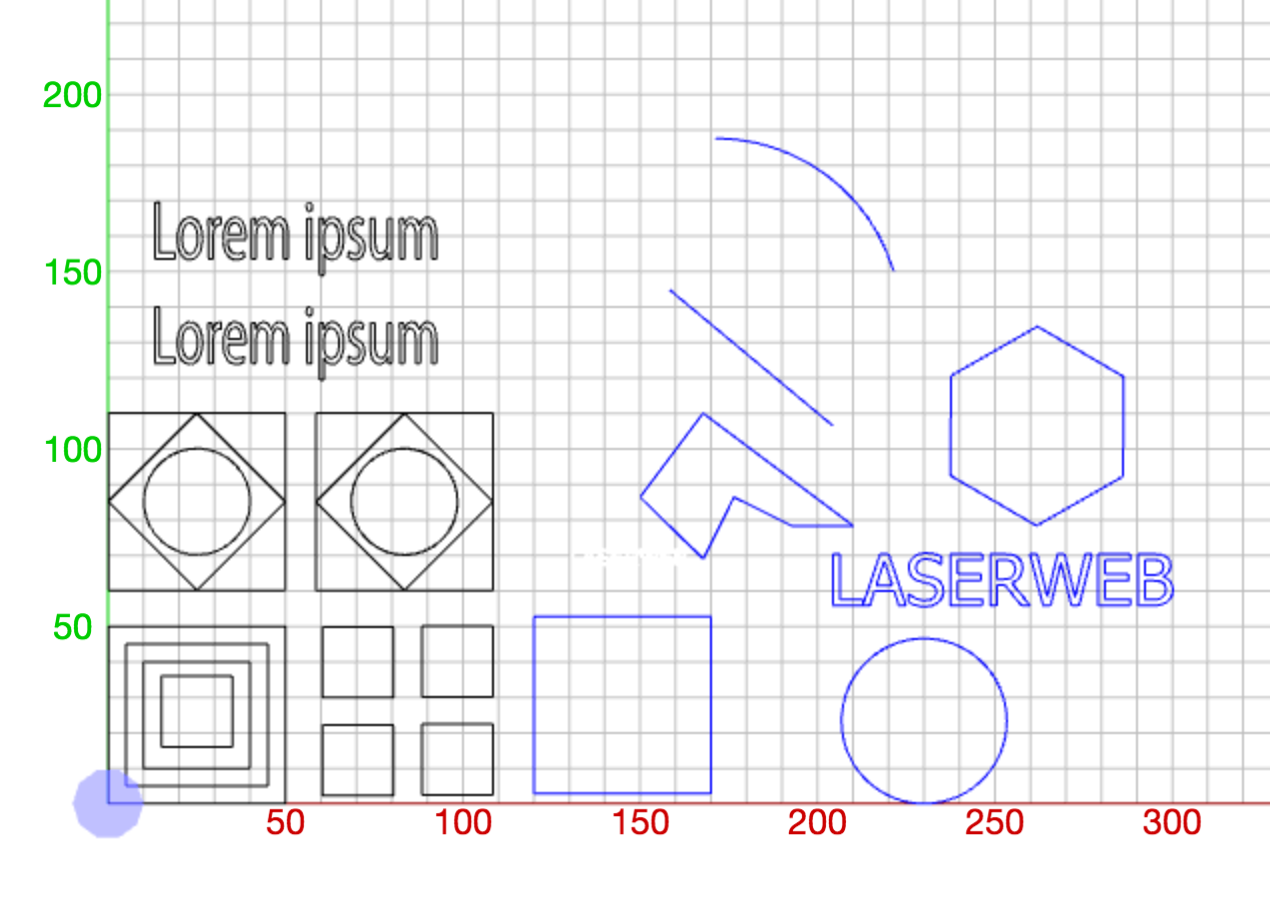

左 Colors.dxf / 右原生在 Sketchup 中绘制

Read Fill-这个选择问题是因为用户需要点击才能点击对象还是其他原因？这可以通过使用不同的层来解决吗？因为用户可以通过树来管理路径

使用填充，您可以单击该对象中的任意位置进行选择，因此当您想要选择该部分的口袋或切口时，您不能。如果您必须手动搜索树，那么大文件会很糟糕。您可以使用“内部、外部、光栅”图层设计文件，但这仅适用于您创建的文件。决定填充不传达任何信息，因此从凸轮角度来看毫无意义。

您究竟是如何制作或修复字母和圆圈的？并非所有应用程序都使用或具有相同的工具，因此我需要在 AI / Inkscape / 其他应用程序中找到类似的工具。

我使用 DraftSight 的免费版本，因为它保证支持所有内容，并且可以导出到所有与 dxf/dwg 相关的内容。我也在工作中使用它。我只是打开你的文件并另存为 R12 ASCII DXF。

我只是希望能够获得与您相同的结果，并能够将其提供给用户。

如果每个人都坚持完整标准，但没有内容的空 R12 DXF 是 1043 行长，那就太好了……

无论
https://cloudconvert.com/api是什么，我们能否以任何方式使用类似的东西来获得完美的文件

也许这个http://www.pstoedit.net/也可以阅读其他格式？不确定只是一个想法
https://github.com/nifgraup/pstoedit

@cojarbicloudconvert 似乎是一个不错的工具。我们可以将集成移动到下一个版本（4.1@openhardwarecoza？) 这是它自己的问题。

保持这个问题的主题，只需在 cncpro.co 上写文档，这个问题就可以关闭。?

我会将我所有的“可选”部分包装在 try/catch 块中，并记录正在替换的默认值。依赖 Web API 将是一个主要的麻烦。

不过，我们可以考虑将 cloudconvert 添加到 wiki 中以获取问题文件。

@cojarbi想知道https://cloudconvert.com/pricing .. Api 密钥应该归用户所有，我们只应该在 LW 中做一个很好的使用文档

我一直在寻找解决我们遇到的 svg 和 dfx 问题的方法。这并不能解决那个
