希望这可以帮助 |
.png "关于换刀的问题 #163"){kind=avatar}
|
很有帮助，谢谢！ |
|
是的，全局偏移始终处于激活状态。 |
|
我不确定我明白其中的区别… |
|

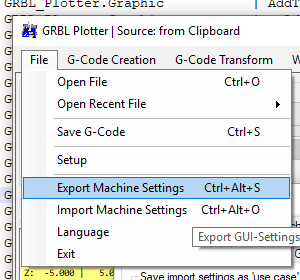

如果您在此处保存“用例”： 它将生成一个 INI 文件，但内容有所减少 – 与“导出机器设置”相比 |
|
对不起，我的意思是在机器位置和工作位置之间！ |
|
如果使用 Homing，机器位置将被设置为与工作位置不同。 |
|
好的，我想我明白了。我使用了 G54,55 解决方案，一开始它弄乱了我的头脑（部分原因是我不明白工作位置和机器位置之间的区别）。但我现在明白了，而且效果很好。 |
|
最后一个问题然后我关闭这个问题（稍微偏离主题）： |
|
不幸的是，它对我没有任何改变。

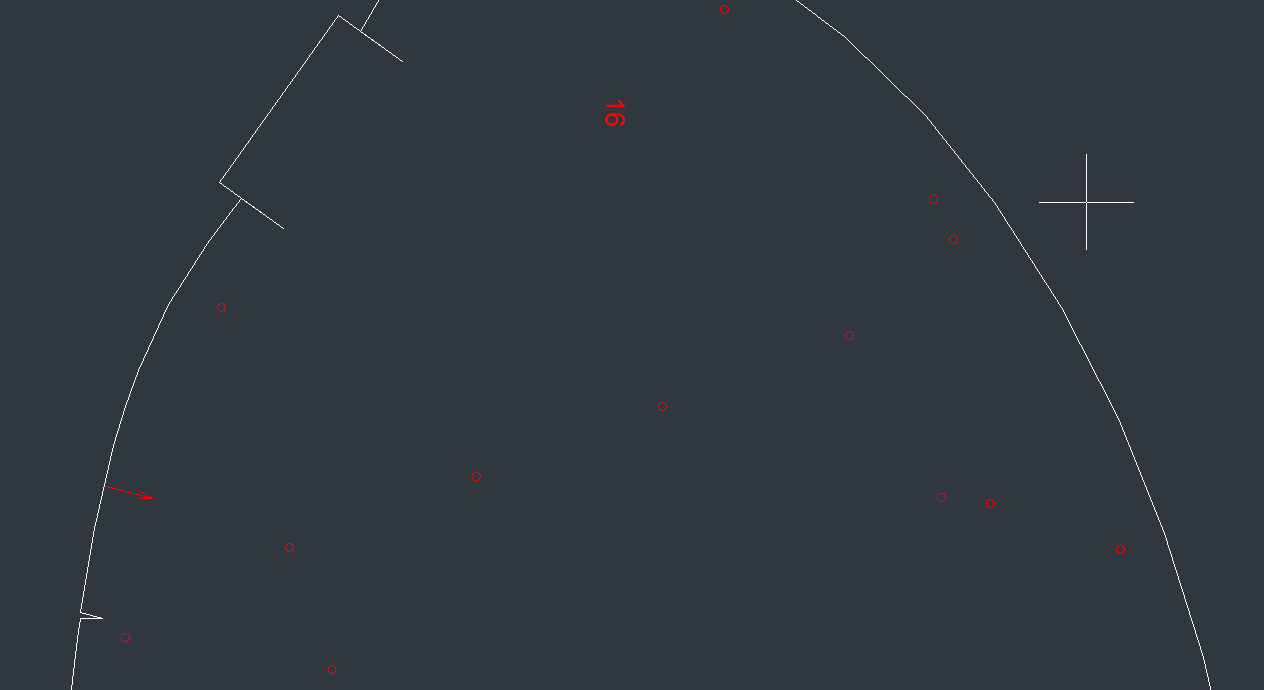

白色是激光层，红色是墨水层。小圆圈的直径为 2 毫米，所以我想简单地在中心滴一滴。它会更快、更精确。 如果我要编辑源代码以添加一个过滤器来转换这些圆圈，那么代码中的适当位置应该在哪里？ 最后，您是否知道什么 Gcode 可以让我简单地在给定位置发出脉冲（没有圆圈，没有线，只有一个点）？ 谢谢你的帮助，没有它我永远不会走那么远！ |
|

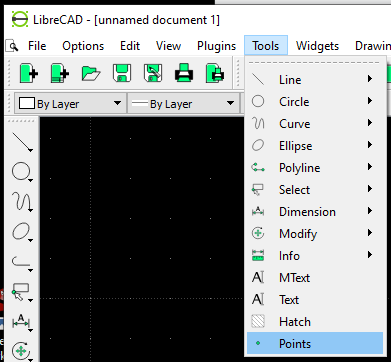

制作点的 GCode 只是“落笔”/“落笔”。 如果您有 DXF 源：在 LibreCAD 中，您可以应用点而不是圆——这会导致 Z 向下/向上过程： |
|

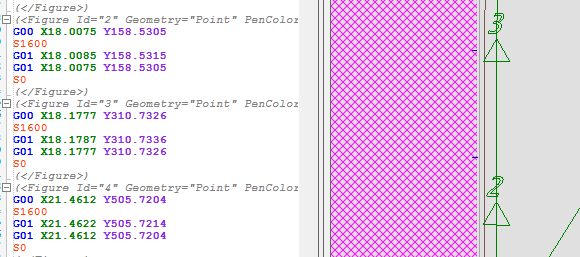

我将圆圈更改为点，运动似乎正确，但未触发主轴。我得到以下结果：

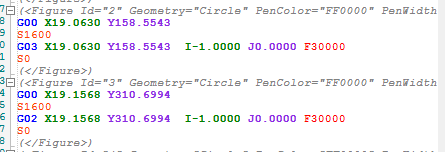

当我使用圆圈时，它有时会发生，但现在它发生在每个点上。 另一个奇怪的故障是不再提供进给率……带圆圈的同一个文件给出了这个：
这不是什么大问题，我可以手动修复它，但也许它可以帮助理解发生了什么。 |
|
有两种不同的进给率：XY 和 Z。 |
|
我基本上从未接触过 Z 进给率，我只使用 XY。我使用来自刀具表和主轴的 XY 进给率。 |
|
好的，我需要检查代码… |
|

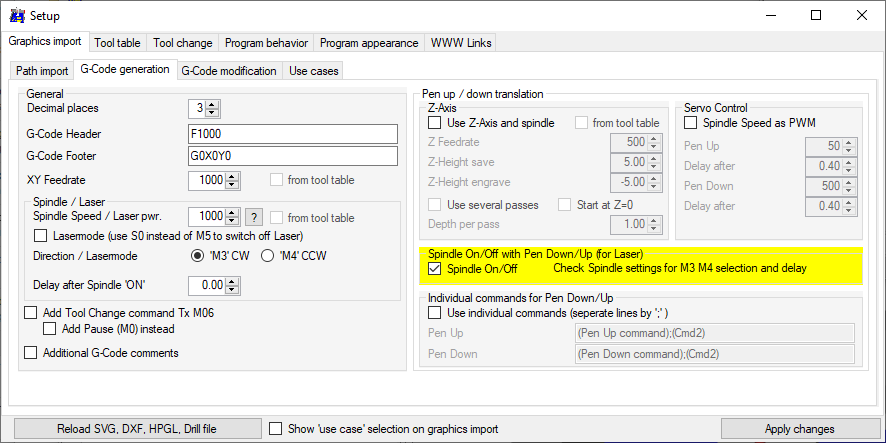

也许我的设置有问题，我正在使用以下内容：
|
|

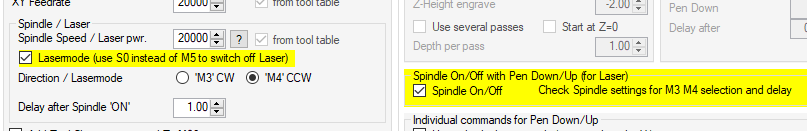

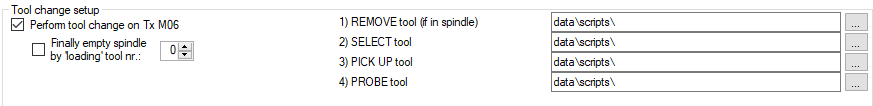

这两个选项相互“咬”，如果你想要 M3 / M5，“Lasermode”一定不能勾选…… 如果您不进行任何工具更改，我认为不需要这两个选项： |
|

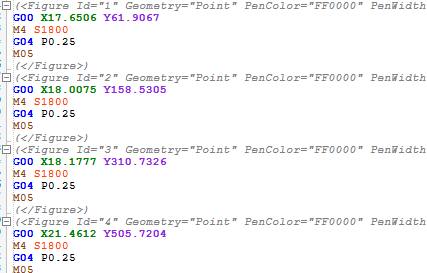

（我确实“虚拟地”使用工具更换，它允许我更改激光和墨水分配器之间的设置（进给、主轴、位置、M3/M4、PWM 输出等…）。如果我取消选中“执行工具在 Tx M06 上更改”我从 GRBL 收到错误，因为 Tx M06 未被删除并且 GRBL 无法识别。） 我取消勾选“Lasermode”，得到以下结果：
起初它不起作用，但后来我意识到它不能与 GRBL 激光模式（32 美元）一起工作，因为我是静态的。所以我尝试了没有并且它有效。但是我对这个解决方案有一些问题。 |
|
如何启用 Z 轴（没有连接）来创建运动 – 也许 Lasermode M4 可以工作。 |
你好，我的机器上有两个工具，我使用 M7-M9 来控制继电器将主轴 PWM 发送到任何一个。
我将 DXF 层与工具相匹配，以便 grbl 绘图仪将自动检测工具更改并使用正确的工具并发送 M7-M9 命令。#162
这是一个示例，其中两个正方形应该分别用一个工具绘制：
有没有办法消除每次工具更改前后的暂停，我找不到导致它的设置。我删除了工具更改菜单中的所有脚本，所以我不认为它来自那里。
显然工具不在同一个位置所以我试图改变工具表中的 X 和 Y 值但它没有改变任何东西。我是否必须通过脚本手动应用偏移量？或者我应该使用不同的参考，例如工具 1 的 G54 和工具 2 的 G55，并在 G55 中设置偏移量？您认为最佳做法是什么？
我不明白这是怎么回事：

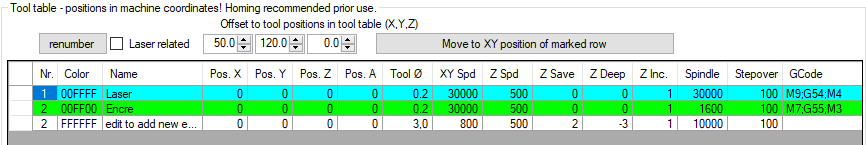

与更改工具表中的值相比：
当我点击“移动到位置..”时，它想将工具 1 移动到 50;120，将工具 2 移动到 50+table_offset;120+table_offset。所以它似乎应用了一个基本偏移量加上表中的值，但实际上它们似乎都没有偏移量。
再次感谢您的帮助和工作。
