当使用相机形式校正基准点时，切割片角度会出现问题 #272

亚吉扎

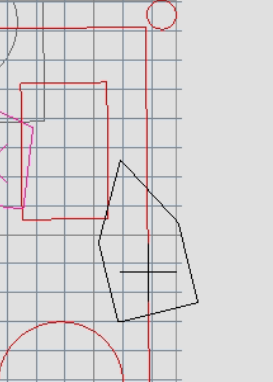

在没有任何相机输入的情况下进行切割时，它如下所示：但是在基准校正之后它变成了：

svenhb

我从未尝试过将基准校正与切向轴一起进行。

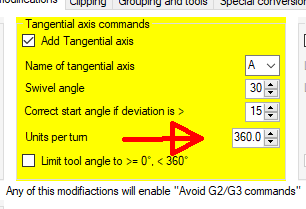

我假设，你没有使用 360° 进行整圈，所以对切线轴应用的旋转偏移是错误的……

svenhb

您还需要单击进入 2D 视图以再次设置标记

亚吉扎

我们机器上的每转单位设置为 16，因为这会导致 360 度转弯。

问题是刀的角度开始错误，并且在使用基准检测时一直这样通过切割过程。

亚吉扎

如果它是一个特定于我的情况的错误，你能给我计算刀具角度的线，以便我可以尝试修复吗？

svenhb

我已经修好了，我计划今天晚上或明天发布新版本——我还在开发软件的另一部分。

如果您等不及：
在 /MachineControl/GCodeTransform.cs – 第 269 行中，将块更改为：

                    if (tangentialAxisEnable)
                    {
			double tangle =((double)Properties.Settings.Default.importGCTangentialTurn * angle / 360);

                        if ((tangentialAxisName == "C") && (gcline.c != null)) { gcline.c += tangle; }
                        else if ((tangentialAxisName == "B") && (gcline.b != null)) { gcline.b += tangle; }
                        else if ((tangentialAxisName == "A") && (gcline.a != null)) { gcline.a += tangle; }
                        else if ((tangentialAxisName == "Z") && (gcline.z != null)) { gcline.z += tangle; }
                    }

亚吉扎

效果很好，谢谢

yagizzha 添加了漏洞标签 2022 年 3 月 30 日

yagizzha已完成关闭 2022 年 4 月 1 日
