为什么需要删除这个命令?什么物理连接到主轴输出引脚? |
|
1,3 谢谢,知道了。
主轴连接到输出触点。当我使用 CNC 路由器作为绘图仪时,我不需要打开主轴。我在主轴上安装了一把叶片刀,而不是铣刀。 |
|
将主轴速度设置为 0 可能会有所帮助。 |
|
也许我可以过几天试试。我会马上告诉你结果。 |
|

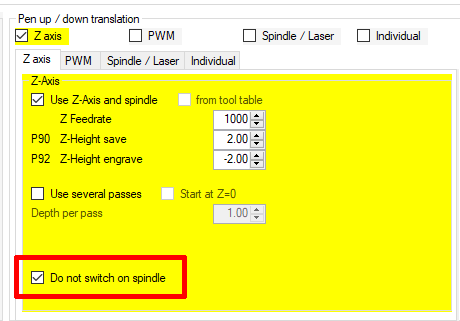

我添加了一个复选框来禁用主轴:https ://github.com/svenhb/GRBL-Plotter/releases |
|
谢谢你!现在一切正常。 |
我认为这是固件的问题,您应该尝试增加 $113 的值 A Max rate, mm/min |
|

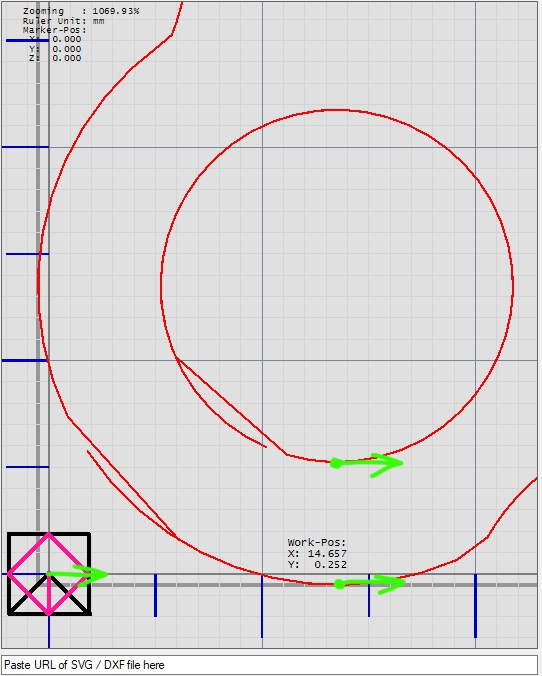

问题#1再次相关。我在图中放置了符号以便于理解,我还附上了一个带有设置的文件。我使用没有切线控制的叶片刀。在程序开始时,刀片沿 X 轴的正值(带标记 1 的绿色箭头)看刀到达切割起点,下降到材料中并改变方向(朝向带有标记 2) 的箭头,然后程序执行不会提出任何问题,刀会完成标记 3 下方方向的轨迹,上升并移动到下一条路径的起点。进一步以此类推:刀的方向在材料中从标记3变为标记4。因此,当刀方向从1变为2和从3变为4时材料损坏发生(橙色标记)。 |
|
我认为这是圆圈的一个特殊问题…… |
|
问题是,我无法预见,在开始绘制图形时,刀的方向。另外,就您而言;你可能想切割一个环,所以外环的起始路径必须不同于内环的.. |
|
如果我们假设默认情况下在程序开始时刀总是指向增加 X 的方向,那么确定第一条曲线起点的问题就消失了。如果切割圆,则在终点处刀的方向将接近起点。如此接近以至于可以忽略这个小偏差(前提是切割的起点和方向总是根据相同的规则选择)。如果您在与初始点重合的点处完成切割,则不会出现此最小偏差。 |

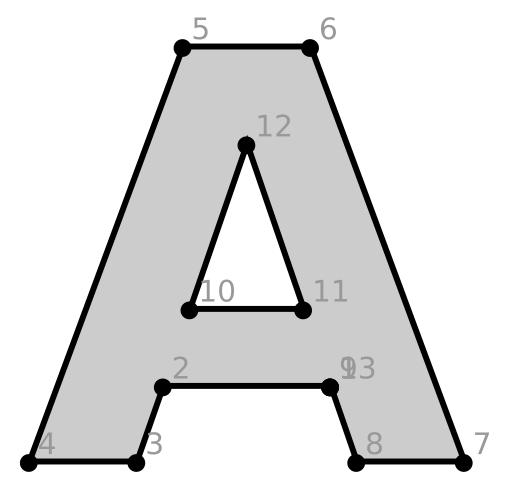

我同意,出发点会不同,但必须按照相同的规则进行选择。例如:我们选择一个封闭的轮廓,我们计算它的具有最小 Y 的点,从这些点中我们选择一个具有最小 X 的点,切割方向总是逆时针方向。 |
|
好的,简而言之:
听起来合乎逻辑且可操作 |
|
顺便说一句:这个新规则不适用于画笔,这是这个路径修改的第一个意图:https ://github.com/svenhb/GRBL-Plotter/wiki/Drag-tool-compensation |
|

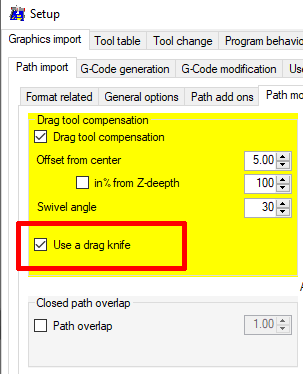

Check new release 1.6.6.2: https://github.com/svenhb/GRBL-Plotter/releases |
|

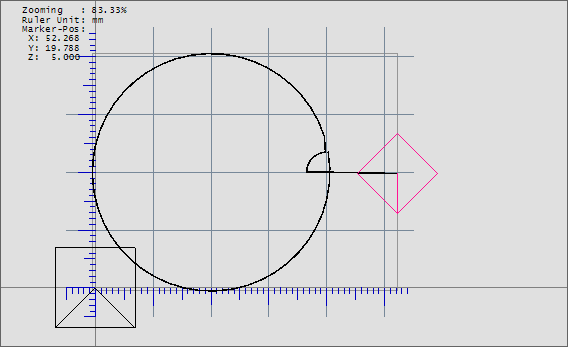

I tried. Of course, one check is not enough, but it seems to me that the algorithm works correctly for rectangular shapes. For the circle, the initial direction is chosen correctly, but the starting point is not chosen quite correctly, taking into account the offset of the knife, part of the circle will turn out to be cut off. I think that the starting point of the circle should be a little lower and to the |
