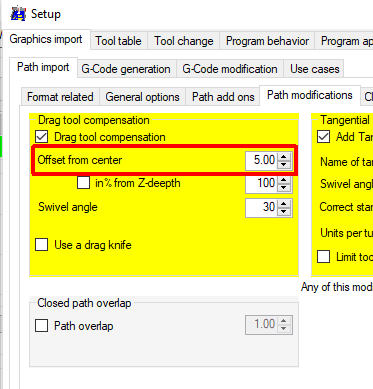

在这里你需要输入从中心的偏移量（刀尖到旋转轴）：

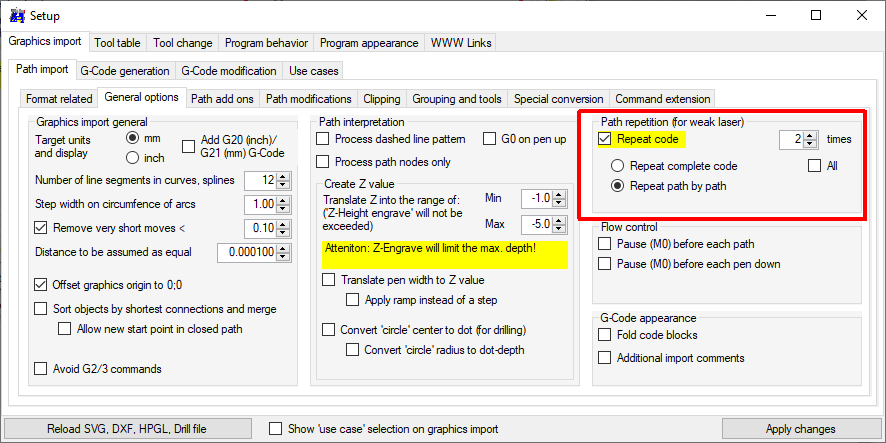

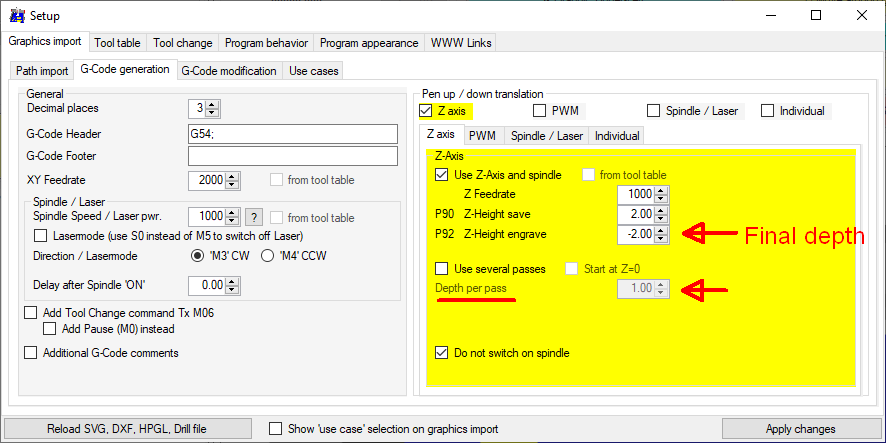

如果你想多次切割相同的路径：

我已经按照您的建议调整了设置，但仍然对我不起作用。

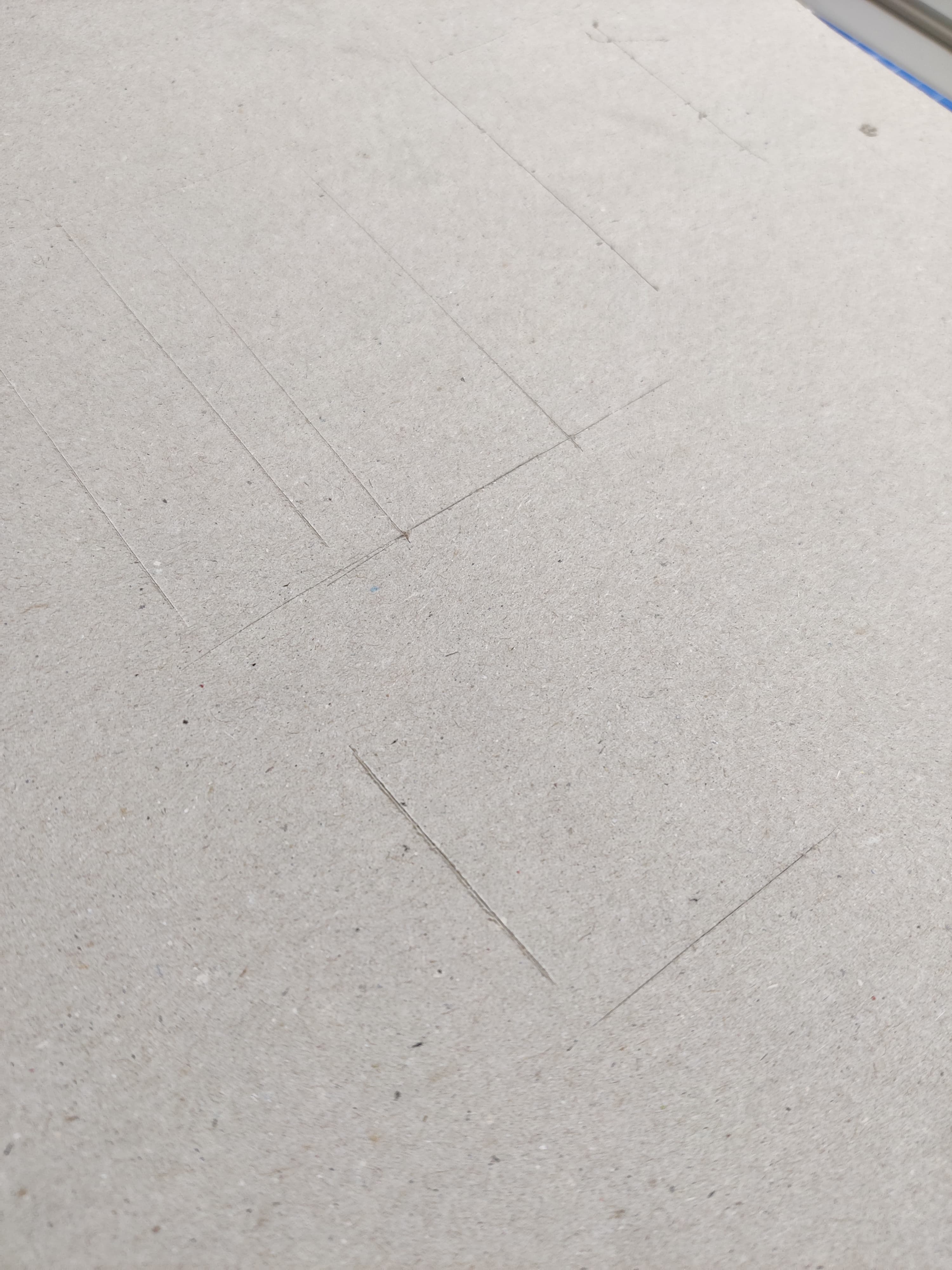

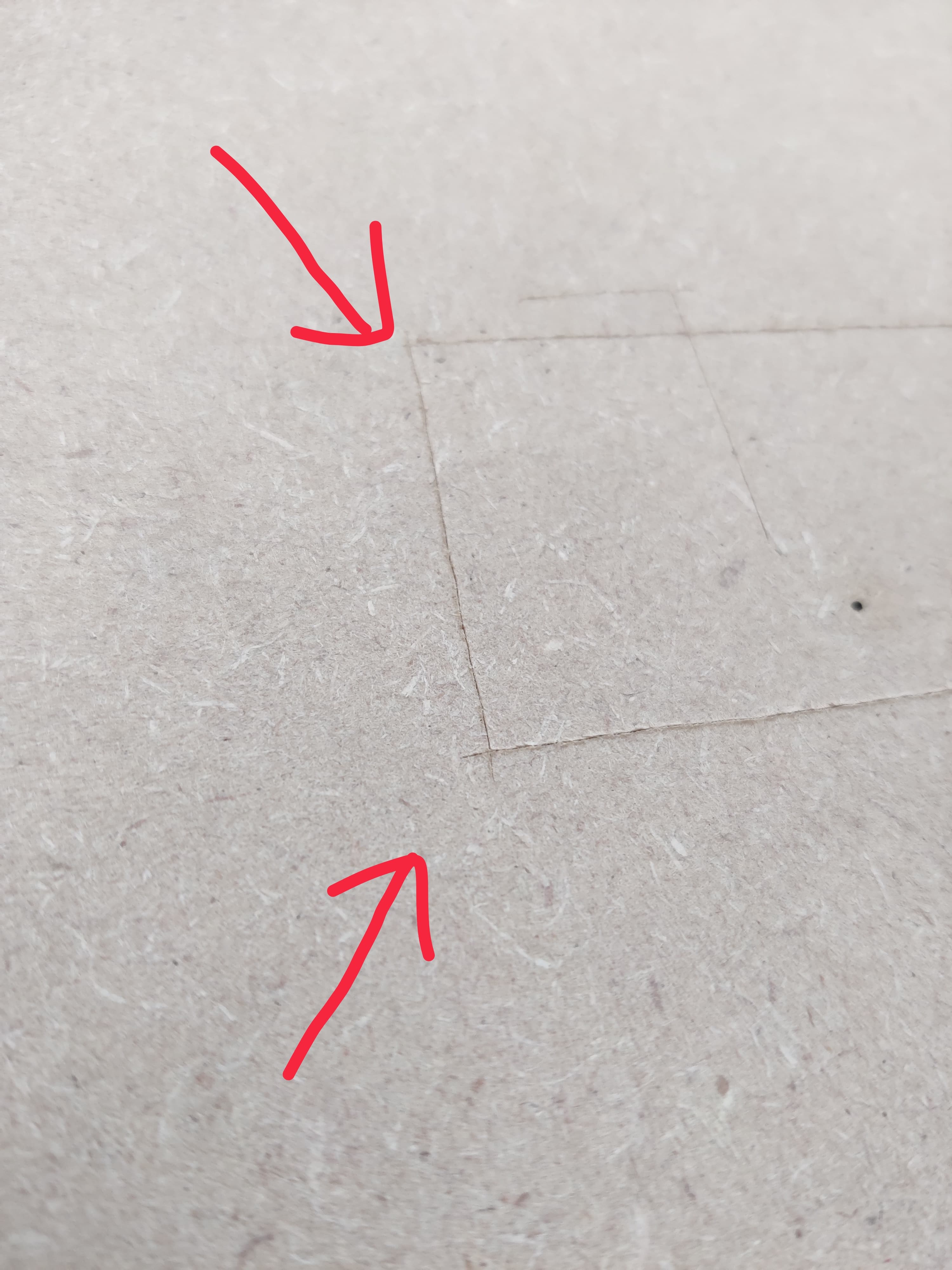

我遇到的问题是，当刀被抬起并旋转时，它并没有落在切口所在的位置，而是有点落后，如下图所示。

我查看了与我的问题相同的问题之一，你最近解决了这个问题并且最近在新版本中可用，正如你所看到的我安装了最新版本但我仍然无法得到相同的结果有点像这样 :

我怎样才能激活这个功能？

您需要非常准确地设置“偏离中心”。
也许你有你的刀的照片？

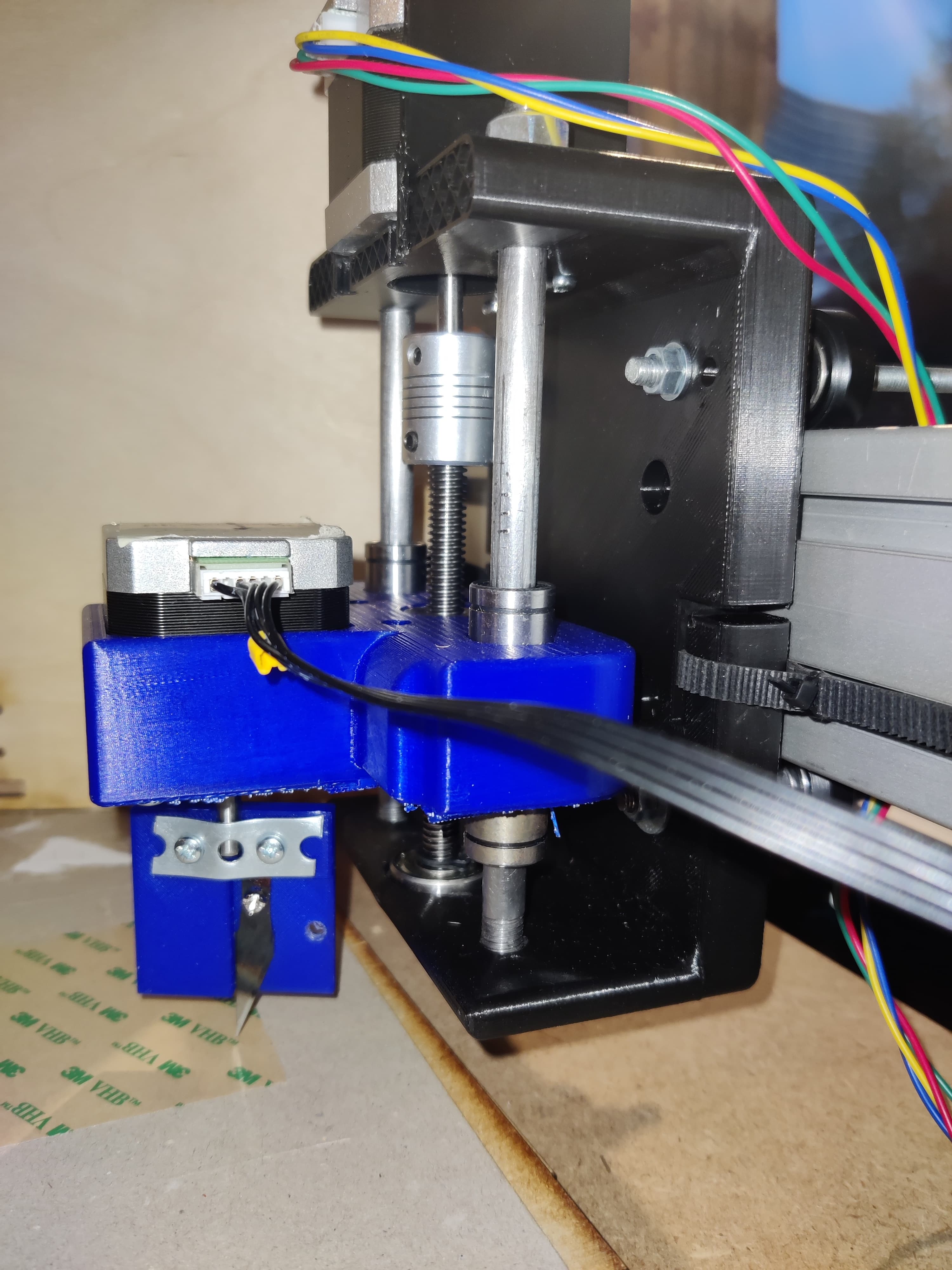

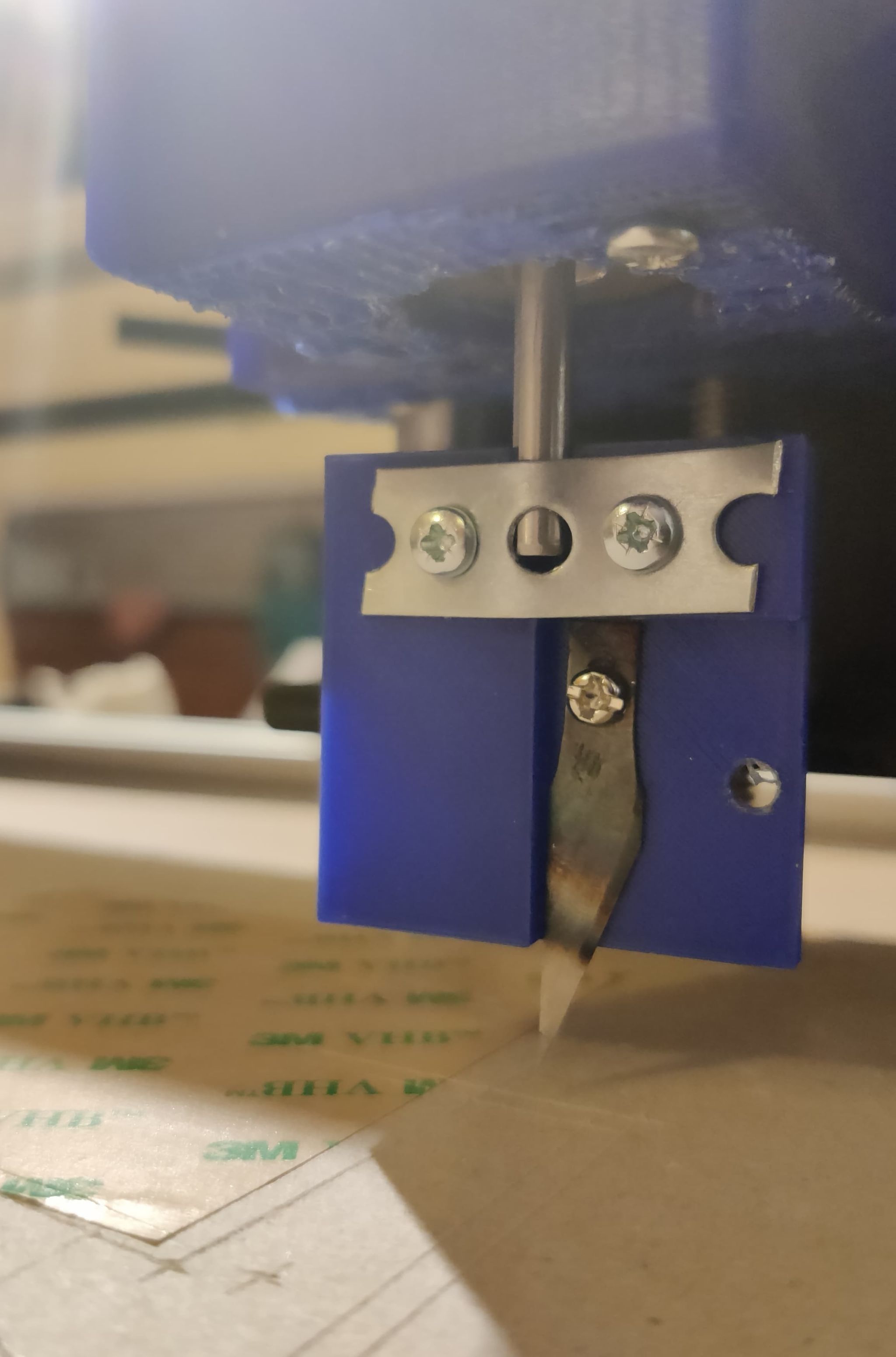

我的几乎和你在视频中使用的切线刀一样

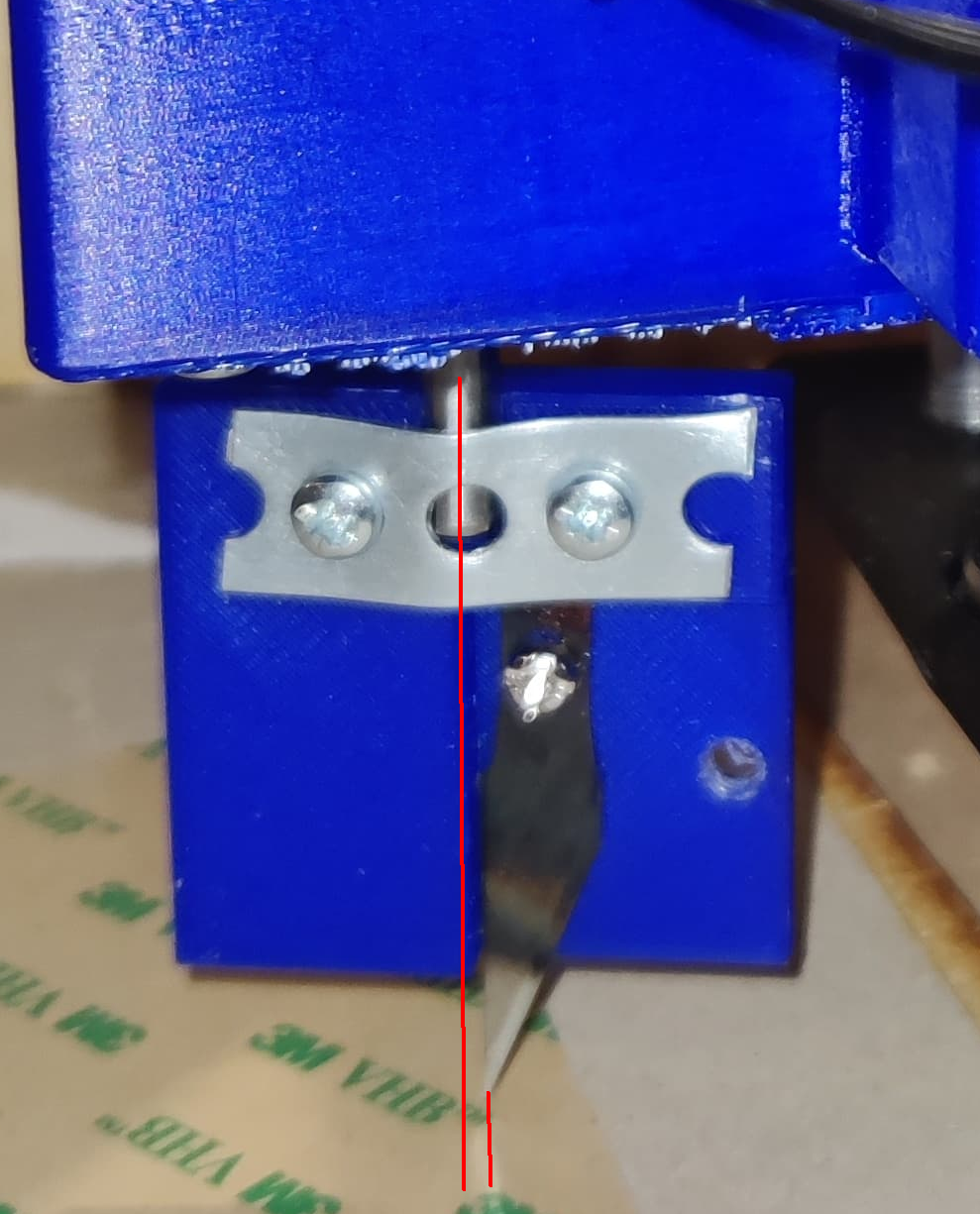

我什至尝试了不同的值，但偏移量保持不变，这是我的刀架机械偏移量

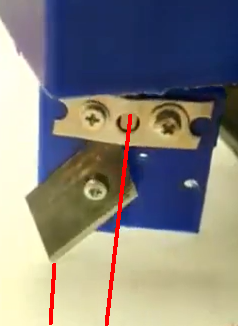

看起来你的刀尖在旋转轴的前面 – 抱歉不支持。
您的尖端必须位于旋转轴的后面。

你有这方面的例子吗？我的几乎与旋转轴在同一平面上。

“你的尖端必须在旋转轴后面。”
你这是什么意思，或者我怎样才能做到这一点

几乎是不够好。

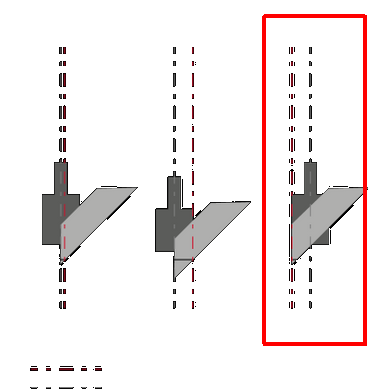

要么尖端在旋转轴上（中心示例），那么您不需要启用“拖动工具”。
或者正确的例子，那么必须启用“拖动工具”。
在这个例子中，切割方向是向右的。

感谢您的帮助。我将对我的设置进行必要的修改
。

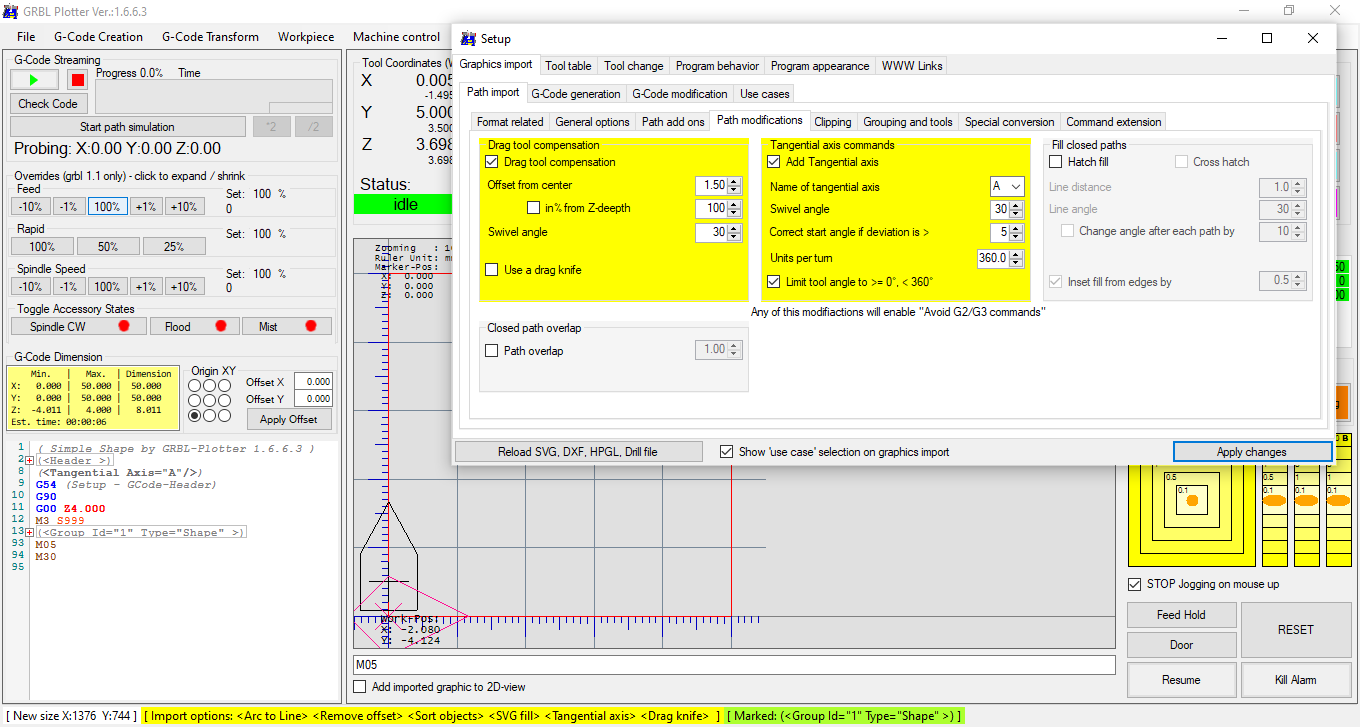

现在我按照上面的正确示例进行了更改，但问题仍然相同，因为该软件没有考虑偏移量。在 GUI 中，线没有断开，因此它旋转并且刀片向下移动并开始切割，而在我的情况下它应该旋转，然后再走一点以补偿偏移，然后才应该降低刀
https:// user-images.githubusercontent.com/105011612/167293842-8fbc688e-d021-473c-a6ca-bcb206bd0fa3.mp4

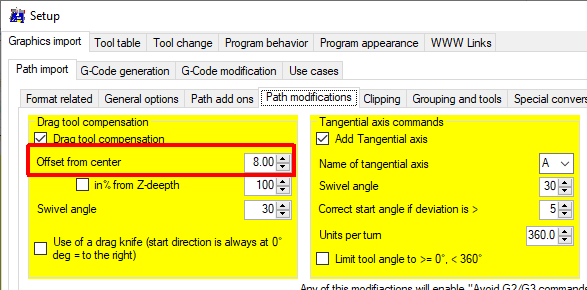

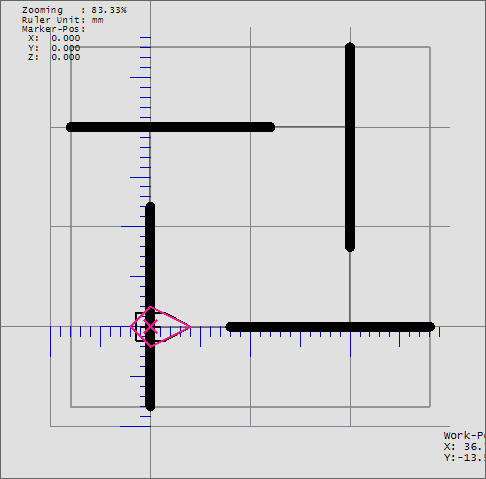

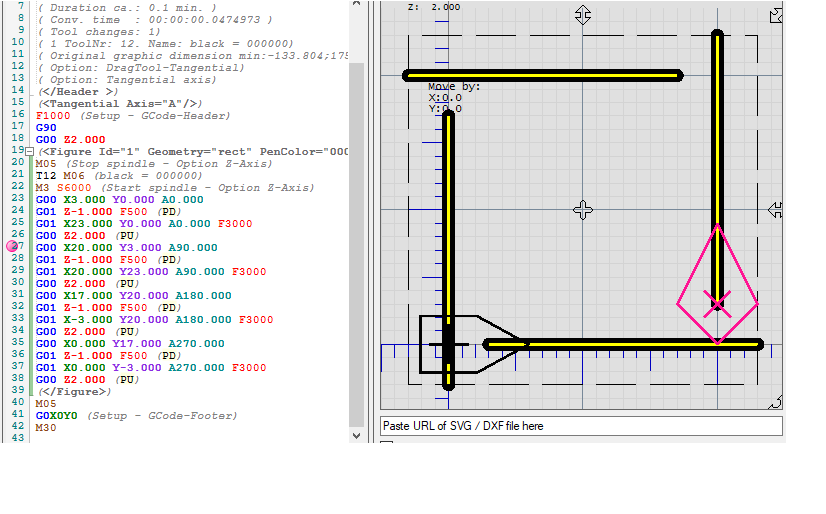

好的，现在我看到了 ca 的偏移量。8 毫米在正确的方向，所以我会尝试这个设置： 路径应该是这样的，以照顾偏移量：

你在这里使用哪个版本的 grbl 绘图仪（我的版本是 1.6.6.4）？我在设置中尝试了相同的设置，但路径与你的不同，而是连续的（设置值后我从“G代码创建”创建了一个矩形–>“创建简单的形状”–>矩形”）。你是怎么做到的得到这条路？

好的，对不起。至少它是在这里实现的：https ://github.com/svenhb/GRBL-Plotter/blob/master/GRBL-Plotter_Setup_1664a.exe

任何进展？

没有反馈，问题似乎已经解决了……
