我会调查并通知您。
|
如果你分解一个正方形,你会得到 4 条线。顶点可能排成一行,但程序将它们视为四个独立的实体。
这是正常的,如果实体不是多段线凸起,那么它可能会导出为一系列近似曲线的多段线。
我可以查看原始 Qcad 文件吗?当我打开提供的 DXF 时,对象确实被分解并且完全分开,唯一的连接方式是像 EDITPOLYLINE 这样的 cad 命令。 |
|
TeacherStandsFullSheet-polylines.dxf.txt 这是将它们转换回折线的文件。 我应该更清楚,对不起——我不关心的矩形,是曲线上没有与直线相连的边缘让我害怕。如果您观察具有柔和弧度的长条,它们并不是全部“连接”在一起。我假设这也意味着激光不会完全切割出形状? |
啊,我现在看到了。它似乎不一致,只与 ARC 实体有关。将运行一些测试。 |
|

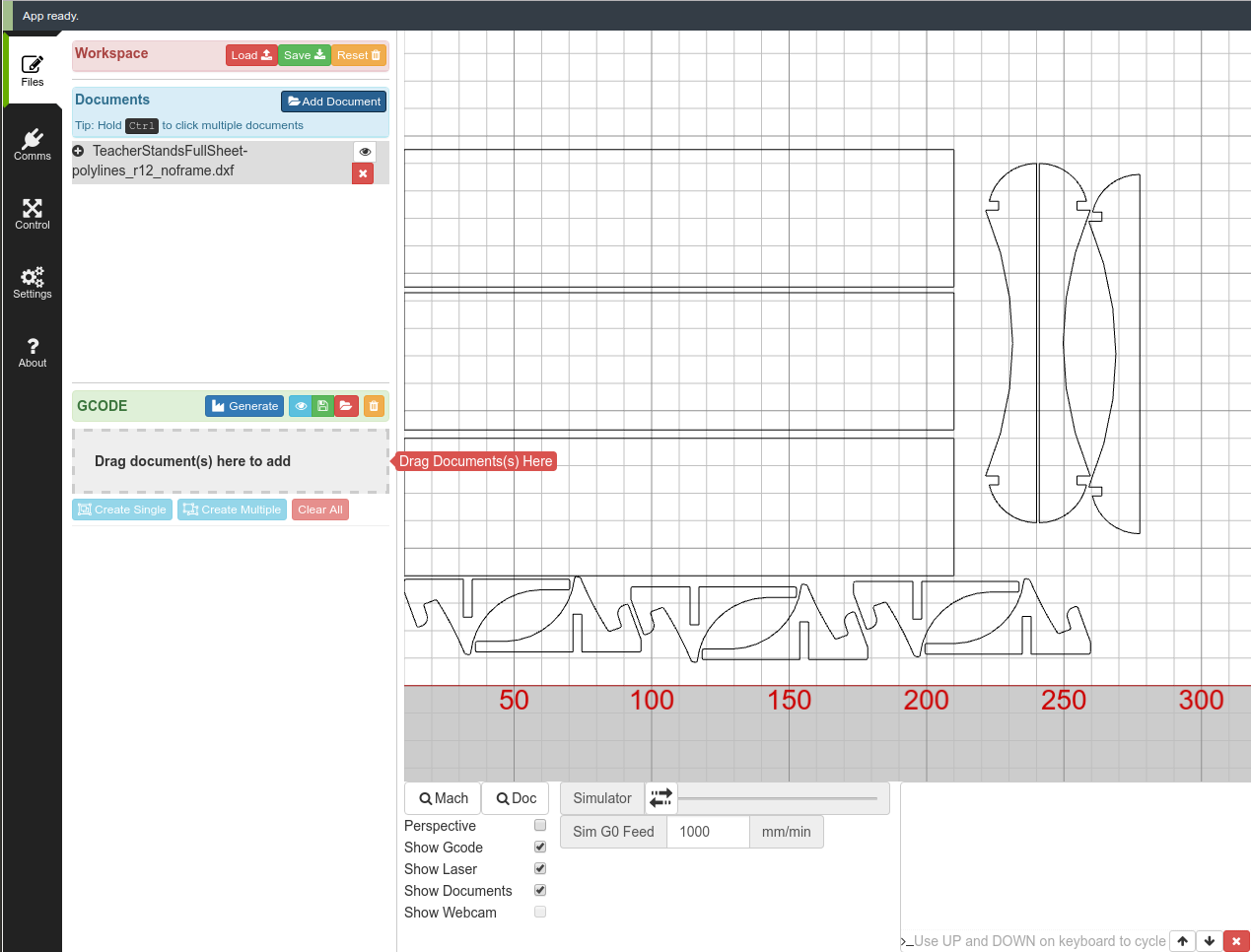

好的,一些奇怪的结果和发现。 如果您从整个绘图周围移除框架,则所有曲线在多段线文件中都可以正常工作(使用 draftsight 一直保存为 r12 到 2013 年)。这只会正确解决曲线渲染问题。 图中缺失的部分是由于解析器将它们归类为 我使用该 |
|
好吧,未连接的段问题已得到解决。等待 dxf-parser 库的版本更新生效。 我认为 qCad 可能会使用一些奇怪的实体分层导出 DXF,或者可能依赖于完全不受支持的“图层样式”。当我将您的原始折线文件加载到 DraftSight 并将其保存为 R12 时,它加载时没有曲线信息(DraftSight 不做任何更改,因为没有 R12 不兼容的功能)但是当您删除或修改绘图(例如删除框架)时,它将文件完全重写为 R12“精简”标准。 “分解”的多段线文件仍然有缺失的部分,因为 qCad 实际上并没有导出实体,而是将其所有信息仅包含在该实体中。我会搜索您的设置并禁用与“样式”甚至图层相关的所有内容。唯一支持的图层是实体管理和线条颜色。 我将安装 qCad 并查看是否有某处设置导致此问题,可能需要在cncpro.co网站上记录官方支持的设置页面。 不推荐 |
|
PR #352将 dxf-parser 升级为次要版本,并为实体选项引入了完整的位域支持。只要执行导出的程序导出形状,每个实例都应该正确呈现为形状。 我已经一周没回家了,所以无法安装 QCad。我读到它使用 DXFLib 作为后端,因此它很容易输出结构不良的 DXF,因为写入调用转储到文件而没有内部结构检查。 |
|

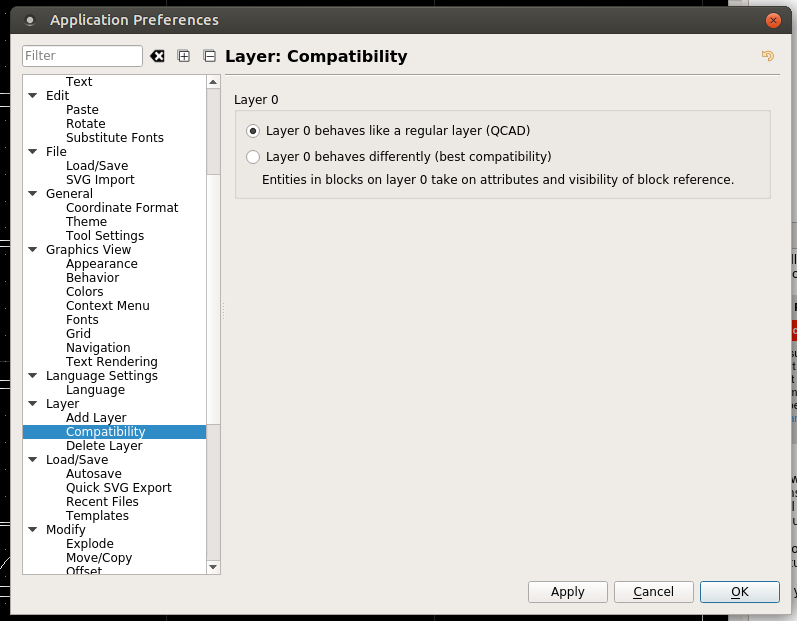

感谢您在此问题上的帮助!根据您的调查,我应该将第 0 层保存为“最佳兼容性”模式还是像常规层一样工作? |
既不像我期望的那样工作…… PR #353修复了实体不接触的问题。我必须梳理数学和代码才能找到我的错误。这将允许您通过 QCad 使用分解多段线(您在帖子 1 中的文件现在可以正常工作)。多段线可以工作,只需要找出是什么 QCad 设置让它们变得奇怪。 你有 QCad 的专业版吗?我想知道你是否将绘图放在一个新图层上是否可行。 |





TeacherStandsFullSheet.dxf.txt
LW4-TeacherStandsFullSheet.json.txt
大家好(特别是@iceblu3710)
我附上了一个 dxf 和一个工作区,我正在尝试切割亚克力板来制作教师礼物。在 QCad 中,我分解了所有形状,它们在 QCad 中显示为连接,但是在 LW4 工作区中查看时,线条不连接。
我依稀记得几周前我们在讨论一个类似的问题,通过保存为 R12 解决了这个问题,但是这次似乎问题仍然存在。如果我改为通过折线连接两条边,则顶点会连接,但曲线会被一组直线代替。
这是 QCad 生成的 R12 DXF 或 LW4 解析器的问题吗?关于如何确保线路连接的任何建议,如果这是无法通过 LW4 更改解决的问题?
谢谢!
-皮特
