v2 板的支持文件现在在哪里发货？原理图、固件等请上传。

您在哪里看到 DLC32 V2？

@solawc @makerbase-mks @mks-viva现在所有的板都在版本 2 中发货了吗？请指出差异！

我通过官方 makerbase 阿里商店购买但收到这样的
https://www.aliexpress.com/item/1005003511460756.html

请注意商品图片与产品描述中的图片不同

Fused Power
与原始 DLC 和 DLC32 略有不同的布局

@AussieMakerGeek我会上传它

V2 板上是否还有 TTL 输出可能性？

@trashypopashy
到目前为止只保留了 1 个 TTL。

@AussieMakerGeek
我有上传硬件 sch 等等

@trashypopashy到目前为止只保留了 1 个 TTL。

@mks-viva你是说只有 CNC-Spindle-PWM-Output 和它的 12/24V？

@trashypopashy到目前为止只保留了 1 个 TTL。

@mks-viva你是说只有 CNC-Spindle-PWM-Output 和它的 12/24V？

是的

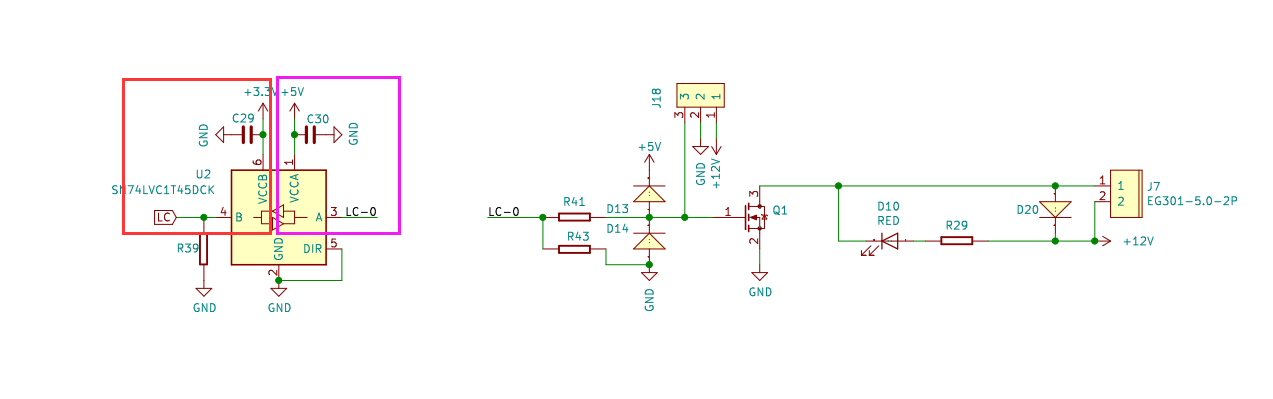

是的，但与 8 位版本一样，在 fet 之前有一个 ttl 输出，所以它确实有 3v ttl，它就在主轴 fet 的逻辑侧。

顺便说一句，我确定您实际上可以从命令行将设备设置为仅家庭 x 和 y …

但是不再有可插入的接口。我需要焊接，对吧？

不，现在有一个 3 针 ttl、gnd、vin 连接器加上单独的 vin、gnd 连接器。我已经将它用于我的二极管激光器。

@AussieMakerGeek
dlc32板上的TTL是5V输出

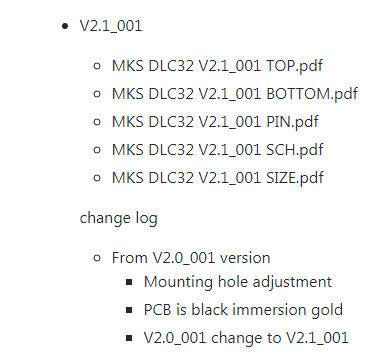

@mks-viva感谢提供所有信息，您能简要解释一下 2.0 和 2.1 之间的区别吗？

参考这里：https ://github.com/makerbase-mks/MKS-DLC32/tree/main/hardware

对不起！我错过了那一点。感谢您的澄清。
