带有 CBeam 的铣床怎么样（；铣床上的力比凿子类型小很多？http ://openbuilds.org/?category=cnc-lathe-builds&id=297有一些 |
|
关于您的 CBeam flex 问题：从那时起，他们添加了http://openbuildspartstore.com/c-beam-gantry-plate-xlarge/ – 大的聚碳酸酯轮子和在 CBeam 外面而不是里面，使它们变得更加坚固。如果你想再做一次实验，我想我可以给你准备一套盘子和轮子（你还有剩下的吗？） |
.png "会话车床 #373"){kind=avatar}
|
我使用了一对带有轴套件附带的轮子的 XLarge 板。是否有一种叠层可以让较大的轮子在不增加两块板之间距离的情况下做到这一点？ |
.png "会话车床 #373"){kind=avatar}
|
你好@tbfleming你正在进行的项目真的很酷。我一直想自己尝试这个，所以很高兴看到你已经在做一个，我们可以一起学习。首先，我想感谢您在社区中所做的一切，并让您知道，如果您在开展项目时联系我们，OpenBuilds 会更乐意帮助支持它，以便其他人可以学习。我也想帮忙，看看我们是否可以共同努力让它发挥作用。我查看了所有我能看到的图片和视频，但很难看出盘子是如何设置的。如果你能给我发几张没有防护罩的盘子，那会很有帮助。提前致谢，我真的希望这能奏效！ |
|
@tbfleming看起来你有库存配置，cbeam 内有迷你 v 轮？ |
|
@openhardwarecoza是的。我现在拍照是为了@kram242 |
|
(: cool man. Yip xtreme vwheels (regular sized not mini) running in the outside rails of the cbeam (like we did on the OpenBuilds Minimill) will be a lot stronger
|
|
在这里发布，以便每个人都可以看到我是如何设置轴的。
|
|
4：我想将刀架安装在 T 型槽一侧：a) 这样可以轻松调整和更换 b) 这样我就可以安装多个联动式 |
|
可能值得一试。如果可行，我们可以设计一个新板，将 T 槽侧移回顶部。 2：没有 3：我还剩下 40 多个 T 形螺母和 40 多个内六角头（不是薄型）M5x10s |
|
这是我构建它的方法（Sketchup 附在 zip 内）——基于 MiniMill XY 表，因为我知道它很强大 这意味着您需要 8020 的那块应该有助于#373（评论） |
|
|
|
我将尝试使用 250mm 为多个工具留出空间。 |
|
明白了，把它传递给马克 (; |
|
可能需要将它稍微隔开一点以清除末端的 C 型梁末端然后… 125mm 也将匹配实际可移动距离（250mm cbeam – 125mm 托架 = 125mm 可移动） |
|
刚检查过。它会清除 C 型梁末端，但不会清除步进器。我必须将它垫片约 1 毫米。 |
|
海绵不会保护滑轨和轮子:(。我可能不得不再次这样做：https ://youtu.be/K1Ka0ULu0as |
|
感谢 Todd 提供的照片，Peter 在上面设置的 MiniMill 中很受欢迎，这应该会给你制造车床所需的力量。您也可以像我们在 XL 构建中所做的那样尝试“三明治”方法。 |
|
左边的叠层@kram242的帖子看起来像是身高最低的帖子。我想我会先试试看。 |
|
好的，很酷，我会把一些零件放在一起供您测试。我还将为 Peters 设置零件。我认为这是一个很好的测试，因为我上面发布的那些是悬臂式的，整个执行器移动而不是板。这可能会留下变形区域，这也是我们决定采用 Peter 在上面为 MiniMill 展示的样式的主要原因。值得对它们进行测试，看看有什么用。 |
|
也许你可以添加一个 pvc 卷机制来覆盖底部主轴免受灰尘。:) |
|
吼叫？El 7 月 7 日。2017 下午 6:18，“Todd Fleming”<notifications@github.com> 描述：
|
|
如果这个实验有效，那么下一步将是查看主轴选项。现在我正在使用带电机的 Sherline 琴头（新品 336 美元）。这不支持：
我想要螺纹（使用 LinuxCNC 几乎无法与上述传感器配合使用）并且可能是刚性丝锥（需要更好的主轴位置控制 + 反转）。要使用 GRBL 或 Smoothie 执行此操作，看起来我需要一个带有 step/dir 输入的主轴驱动器。 主意：
Sureservo 400W 低惯性系统看起来可能具有足够好的扭矩曲线（1049 美元，不包括电源或反向电流保护）。 有人知道低成本的伺服系统吗？ |
|
看起来 Teknic ClearPath 具有更好的连续扭矩/$，更容易安装，但峰值 RPM 较低（4000，sherline=6000）。
|
|
我怀疑会有两个主要的构建变体：
我会出资购买伺服系统。 |
|

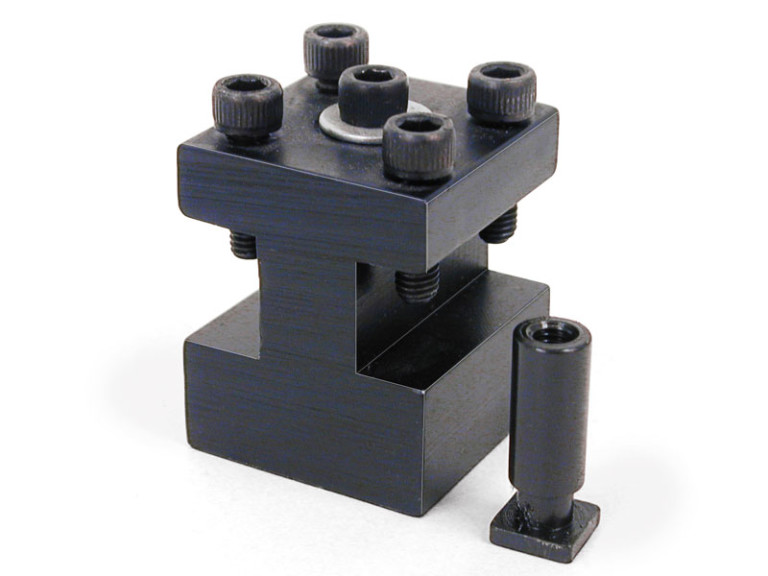

工具：Sherline 的高 T 形螺母松散地安装在 V 形槽中。它有效，但我怀疑频繁的更改会占用插槽。车床应该能够生产出更适合的替代高 T 形螺母。 |
|
|
|
@kram242如何从车轮上拆下轴承？我需要为极端的轮子重复使用一些。当我将其中一个极端套件压在一起时，我也忘记了插入垫片，所以我也需要把它拆开。 |
|
知道了; 用螺丝刀尝试了很多次错误。然后我注意到现有车轮的轴承尺寸不同。我会在每个盘子上尝试 4 个轮子而不是 6 个。 |
|
我测试了@kram242左侧配置，每个板上有 4 个轮子。好多了。切割时可见的摆动消失了，但它会产生令人讨厌的共鸣，即使偏心轮处于最紧的位置。我尝试了各种速度和进给，试图让它超出共振范围，但未能找到可靠的配方。有些食谱设法在它们令人讨厌的食谱之间做了一些不错的削减，这是我的原始食谱做不到的。 下一步：@openhardwarecoza的配置。 |
|
进步。我切换到@openhardwarecoza的叠加，但暂时忽略了边角料。我正在用工具的灵活性换取刚性。它仍然有不好的共鸣，但它发生了变化。整个共振过去都在 X 幻灯片上；现在大约有一半在主轴支架上。这意味着是时候将主轴直接堆叠在 Z 滑块上了。 |
|
Sherline 立管块模组：公制和英制的混合： |
我关注这个已经有一段时间了，但是有一个硬件障碍：
