空气辅助销 #53

推推 grbl 2年前 (2023-02-04) 346次浏览
关闭
FrancescoIT 打开了这个问题 2021 年 11 月 29 日 · 40条评论
关闭

空气辅助销#53

FrancescoIT 打开了这个问题 2021 年 11 月 29 日 · 40条评论

评论

空气辅助销 #53

我使用 lightburn,我应该将空气辅助连接到哪个引脚?

空气辅助销 #53
所有者

我想dlc32上没有这样的功能pin,你能告诉我air assist是怎么驱动的吗?

空气辅助销 #53

空气辅助销 #53

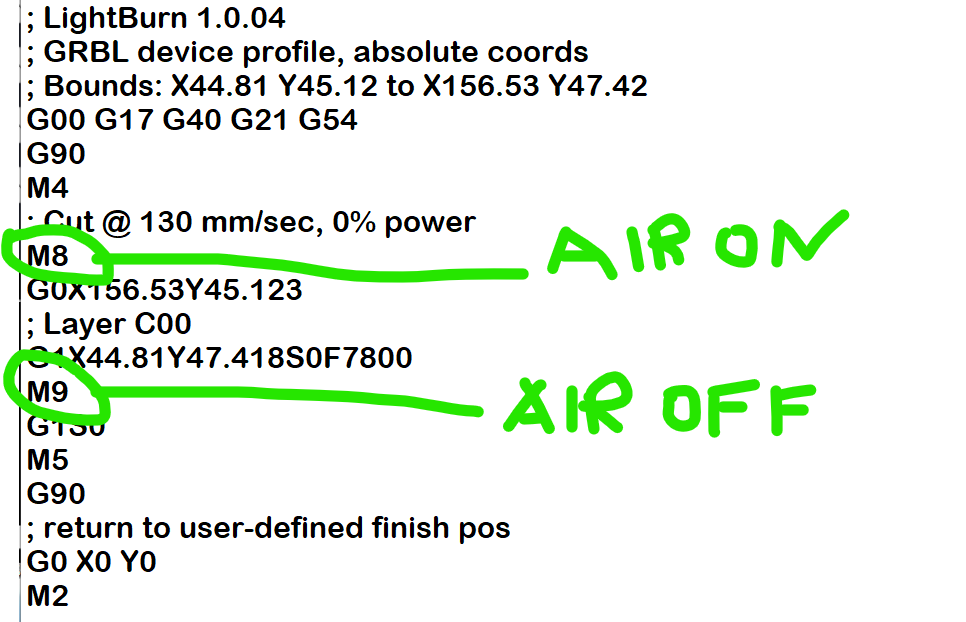

如果自动空气辅助选项被激活,lightnurn 在 gcode 中输入 M8 命令,引脚变为高电平(空气辅助打开),M9 引脚变为低电平(关闭)。
这个功能对于激光机来说非常重要,因为如果在切割过程中空气没有被激活,材料就会着火。

这是一个在smoothiware上如何配置pin的例子,希望能帮助你插入这个不可或缺的功能,如果你想让你的产品更专业。

空气助力开关模块

switch.fan.enable true
switch.fan.input_on_command M8 #
switch.fan.input_off_command M9 #
switch.fan.output_pin 2.7 #
switch.fan.output_type pwm # pwm 输出可通过 input_on_com 中的 S 参数设置
#switch.fan.max_pwm 255 # 为 pin 默认设置最大 pwm 为 255

空气辅助销 #53

我认为至少出于安全原因,空气辅助应该是激光机必须具备的功能。
虽然我没有看到用于空气辅助的引脚,但应该有固件版本、源代码或我们可以使用为此重新映射的另一个引脚的功能。ESP 控制器应该具备这样做的能力。

空气辅助销 #53

@makerbase-mks你打算在下一个固件版本中添加这个选项吗?

空气辅助销 #53

我也在等这个。

空气辅助销 #53

也在等待 这个功能不见了,你需要它!!

空气辅助销 #53

奇怪的是没有一个团队回应,你认为我们做不到还是只是无精打采?

空气辅助销 #53

我不知道。但如果没有解决办法,我再买一块可以气助的板子。我目前在柜台上手动操作空气辅助装置。我更喜欢通过董事会的自动解决方案

空气辅助销 #53
所有者

抱歉延迟回复。
所以空气助力只需要一个开/关针,我们会尽快添加它。

空气辅助销 #53

抱歉延迟回复。
所以空气助力只需要一个开/关针,我们会尽快添加它。

是的,只有开/关引脚(gcode 命令 M8 上的 ON 和 M9 上的 OFF)

谢谢,请快点,我买了 3 块板,我需要组装它们 ;-)

空气辅助销 #53
所有者

@FrancescoIT我还有个疑问,需要用12/24V驱动吗?由于dlc32板上只有TTL电平,如果需要12/24V,应该加一个extern mosfet。

空气辅助销 #53

@FrancescoIT我还有个疑问,需要用12/24V驱动吗?由于dlc32板上只有TTL电平,如果需要12/24V,应该加一个extern mosfet。

mosfet 的 ttl 逻辑电平很好。谢谢

空气辅助销 #53

我不使用 12 / 24v 连接。我有一个带有激光模块紧急停止功能的 mosfet 和用于控制激光模块的 ttl

空气辅助销 #53
所有者

@TeamZulu @FrancescoIT感谢您的反馈。

空气辅助销 #53

我不使用 12 / 24v 连接。我有一个带有激光模块紧急停止功能的 mosfet 和用于控制激光模块的 ttl

我们说的是空气辅助,我看不出你说的有什么关系

空气辅助销 #53

@FrancescoIT是的,我假设。我怀疑来自 makerbase 的问题,因为输出是是否使用了它。也许您想将其固定为空气辅助出口

空气辅助销 #53

你好,我还需要一个空气辅助针。使用外部继电器或类似的东西来启动空气压缩机是没有问题的。给我们一个解决方案来使用它。

空气辅助销 #53

@solawc嗨,很抱歉给您带来不便,我看到固件更新了,您是否实施了空气辅助?

空气辅助销 #53

@solawc嗨,很抱歉给您带来不便,我看到固件更新了,您是否实施了空气辅助?

Solawc 不在这个对话中

空气辅助销 #53
medline2c 评论了 2021 年 12 月 11 日

Je suis également très intéressé par cette possibilité !我重新加入@szogya: c’est institute et ne devrait pas être une option…un niveau TTL permet de contrôler un relais qui allumerait et eteindrait l’assistance aérienne…

我对这种可能性也很感兴趣!我加入@szogya:这是必不可少的,不应该是一个选项…… TTL 级别允许控制继电器打开和关闭空中援助……

空气辅助销 #53

12/24 针或主轴电机针上的空气辅助,这将是一个很好的解决方案

空气辅助销 #53
祖鲁队 评论了 2021 年 12 月 11 日

继电器@ M8 / M9 的简单开/关功能

空气辅助销 #53
RandomHacks-Git 评论了 2021 年 12 月 11 日

不是主轴引脚,因为它与 TTL 引脚 (IO32) 相同,12/24 连接器只是一个没有控制的电源输出。
我认为最好的引脚可能是 IO22(板上有标记的探针)或 I2C 引脚之一。

空气辅助销 #53

我想makerbase-mks的大佬们是不会实现这个功能的。
我要买别的板了。。。

空气辅助销 #53

@speedymk1我也这么想

空气辅助销 #53

返回马林激光

这个被引用了2021 年 12 月 11 日
空气辅助销 #53
所有者
makerbase-mks 评论了 2021 年 12 月 13 日

新固件发布:加入MISP功能,可以用M7/M9控制(使用SCL脚)
https://github.com/makerbase-mks/MKS-DLC32/tree/main/firmware/TS35/Laser/普通的

空气辅助销 #53

新固件发布:加入MISP功能,可以用M7/M9控制(使用SCL脚)https://github.com/makerbase-mks/MKS-DLC32/tree/main/firmware/TS35/Laser/普通的

此更新是否适用于 2.4″ LCD 版本?

空气辅助销 #53

have updated the fw, i have already tested and it works fine #73
