连接限位开关#69

Devil-67 开启了这个问题 2021 年 12 月 10 日 · 5 条评论

评论

连接限位开关 #69

连接限位开关

连接限位开关

机械限位开关需要哪两个连接引脚?

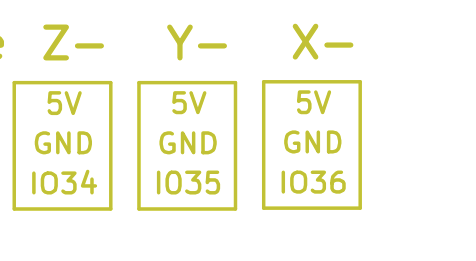

1034、1035、1036 是什么意思?
连接限位开关 #69

连接限位开关 #69

这取决于您使用高电平检测还是低电平检测($5=1 或 $5=0)

IO34、IO35 和 IO36 是 ESP32 的引脚。(字母“i”和“o”不是 10)

如果您有一个常开开关 (NO),您需要从地线 (GND) 连接到 IO 或从 5V(五伏)连接到 IO。

如果您购买带 LED 指示的限位开关,那么您需要三根电线……

搜索一些原理图。

干杯

只读存储器

连接限位开关 #69
capi92 评论了 2021 年 12 月 18 日

接线后,会检测到终端开关(可以在控制台中看到它们)但不会发出警报,即电机不会停止移动。
我想这还没有在 SW 中实现:-(

跑激光版本V2.0.6_H24_20211209_N.bin

连接限位开关 #69
RandomHacks-Git 评论了 2021 年 12 月 18 日

接线后,会检测到终端开关(可以在控制台中看到它们)但不会发出警报,即电机不会停止移动。我想这还没有在 SW 中实现:-(

跑激光版本V2.0.6_H24_20211209_N.bin

您是否启用了硬限制?($21)
他们在这里工作得很好。

连接限位开关 #69
作者

他们也为我工作。
但是您还必须在设置中激活它们。

连接限位开关 #69
capi92 评论了 2021 年 12 月 18 日

接线后,会检测到终端开关(可以在控制台中看到它们)但不会发出警报,即电机不会停止移动。我猜这还没有在 SW 中实现:-(
运行激光版本 V2.0.6_H24_20211209_N.bin

您是否启用了硬限制?($21) 他们在这里工作得很好。

我做到了,当电机移动时,触发开关不会停止运动。
我在控制台中看到限位开关正在改变状态,但没有看到警报消息。
我已经通过 webUI 设置了限位开关。将通过 USB 尝试,也许这可以解释..

已解决:必须重新启动…
