SVG 图层未正确拉入 #560

推推 grbl 2年前 (2023-02-04) 233次浏览
打开
AllenSlaghuis 打开了这个问题 2019 年 9 月 18 日 · 7条评论
打开

SVG 图层未正确拉入#560

AllenSlaghuis 打开了这个问题 2019 年 9 月 18 日 · 7条评论

评论

SVG 图层未正确拉入 #560

我发现并非我所有的层都被拉入 Laserweb 4。

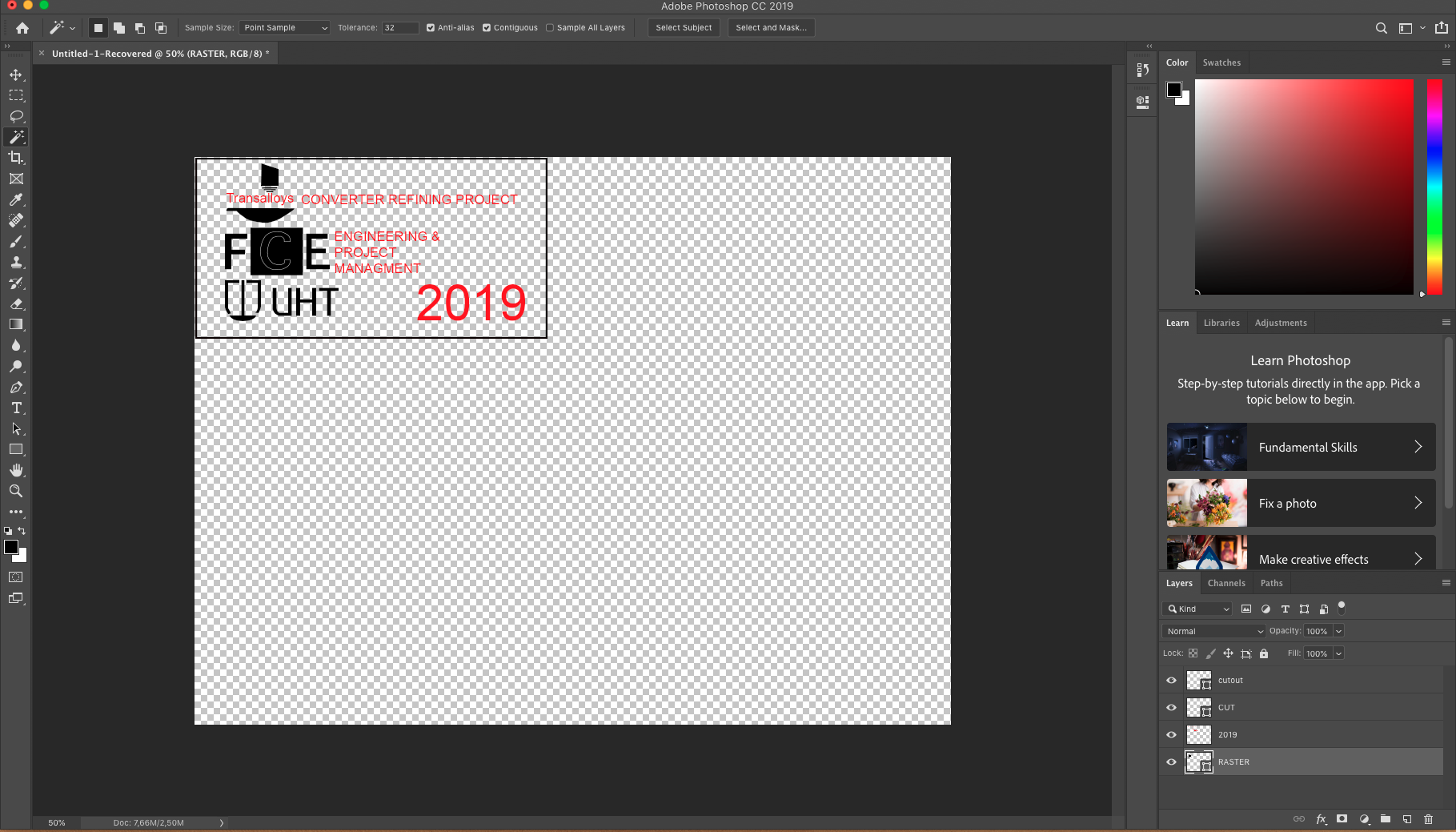

它在右侧的控制台中给我错误。我在 macbook 上使用它。并使用 photoshop cc 导出为 *.svg 格式。不确定我是否做错了什么。

错误:文件有小问题。请检查文档是否正确加载

我必须将 svg 更改为 .txt 才能上传。

SVG 图层未正确拉入 #560
SVG 图层未正确拉入 #560
FCE.json.txt
测试.svg.txt

SVG 图层未正确拉入 #560
成员

Photoshop 并不能生成好的 SVG,因为它不是一个 vecror 程序。一种可能的解决方案是将文件另存为 JPG。这样,左侧的矢量部分将转换为像素图像,并且可以一起雕刻(激光光栅)。

SVG 图层未正确拉入 #560

感谢您的反馈。然后我有 3 个问题。可能是问他们的错误地方。

  1. 那么我使用 Inkscape,你会选择什么?
  2. 这些图层用于光栅、细节切割,然后是外部切割?
  3. 我 trede Inkscape 但它也给了我同样的问题?

谢谢

SVG 图层未正确拉入 #560
成员
开胃菜 评论了 2019 年 9 月 19 日

Inkscape 是一个很好的免费解决方案。您只需要注意,彩色填充在矢量数据中没有任何意义,因为激光只能沿着线条移动。如果要填充一个区域,则需要用很多行来填充它。这可以直接在 LaserWeb 中使用 [laser fill] 操作完成,或者通过 Inkscape 的 hach​​fill 插件完成。
或者,您可以将此类图片转换为像素图形并使用 [激光光栅] 操作,该操作在图形上水平扫描并且仅加深暗点。

我建议使用滤色器来分离 LW 中的操作,而不是图层。

SVG 图层未正确拉入 #560
成员

如果您想在一项工作中雕刻和切割,您可以将 JPG(用于雕刻)导入 Inkscape 并添加用于切割的矢量形状。然后另存为SVG。LaserWeb 可以从同一个 SVG 加载像素和矢量数据。

SVG 图层未正确拉入 #560

感谢您的帮助。这帮助我分配。将不得不自学 Inkscape。

SVG 图层未正确拉入 #560
作者
艾伦·斯拉休斯 评论了 2019 年 10 月 3 日

所以我一直在努力,但最终还是遇到了同样的问题。我已经安装了 inkscape 。描出我想刻的东西但是。仍然只有一部分被拉入 LW。不确定发生了什么?

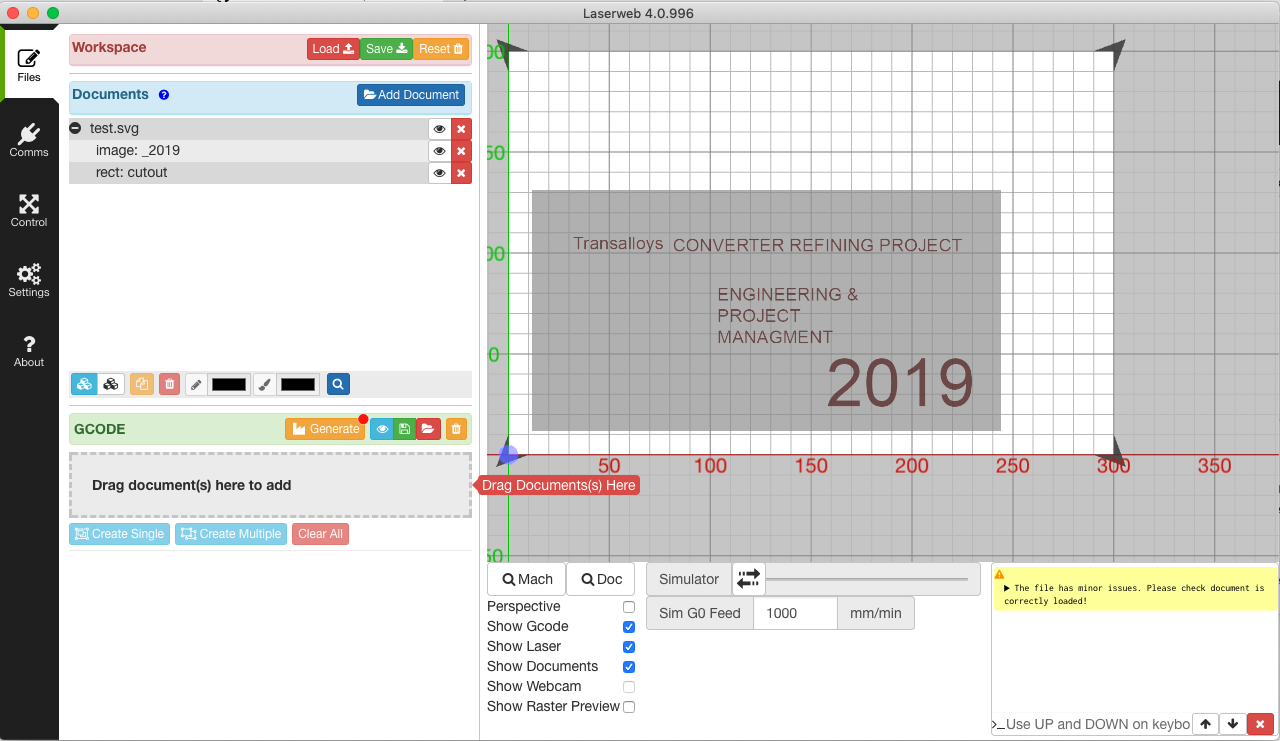

这是来自激光网的屏幕截图:

SVG 图层未正确拉入 #560

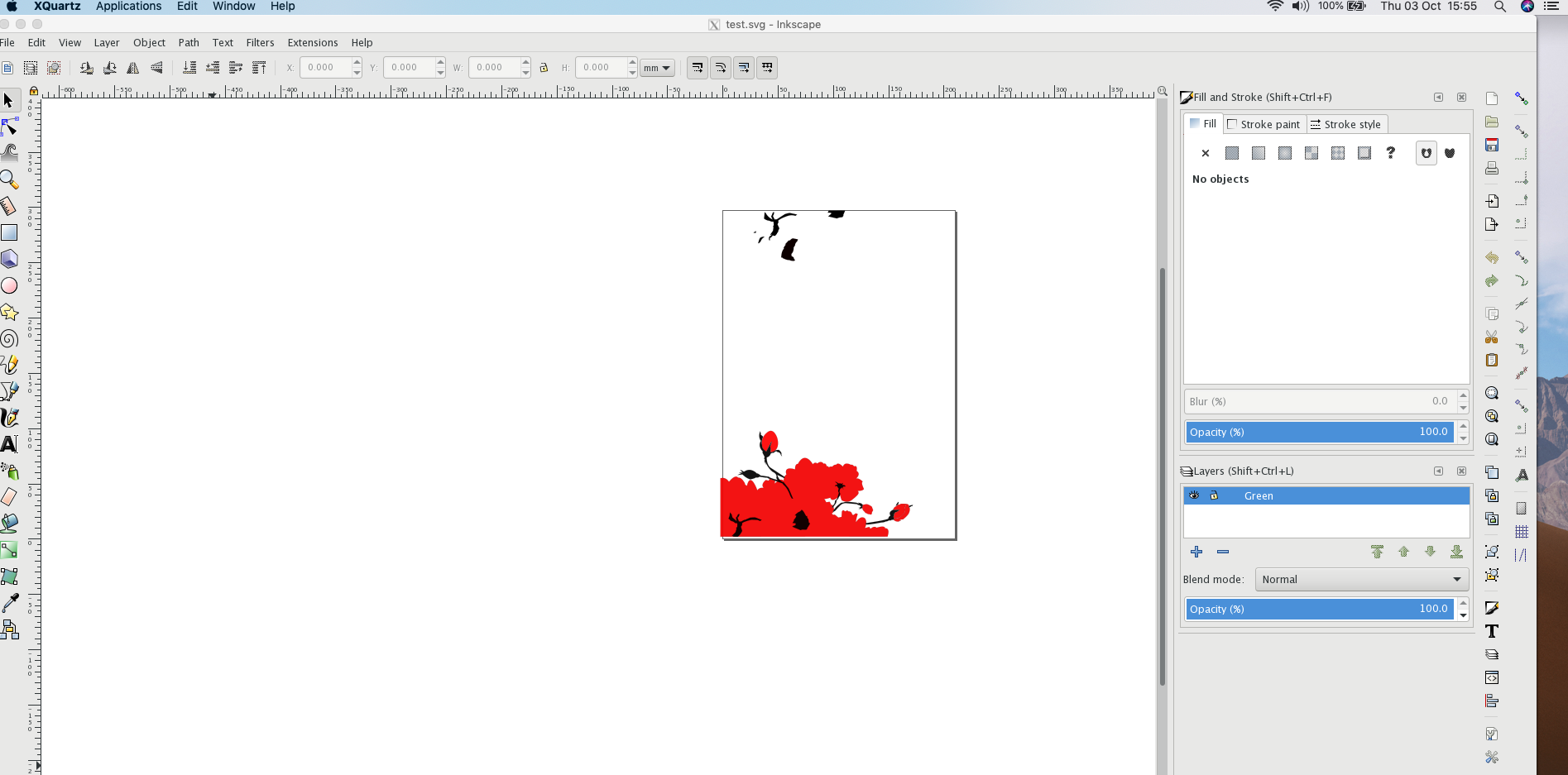

缺少更多的红色层。将从 inkscape inkscape 加载屏幕抓取

SVG 图层未正确拉入 #560

SVG 图层未正确拉入 #560
成员
开胃菜 评论了 2019 年 10 月 4 日

我不明白为什么你需要在 inkscape 中矢量化(跟踪)图像。您可以直接将 JPG 加载到 LaserWeb 并使用“激光光栅”操作对其进行雕刻。
