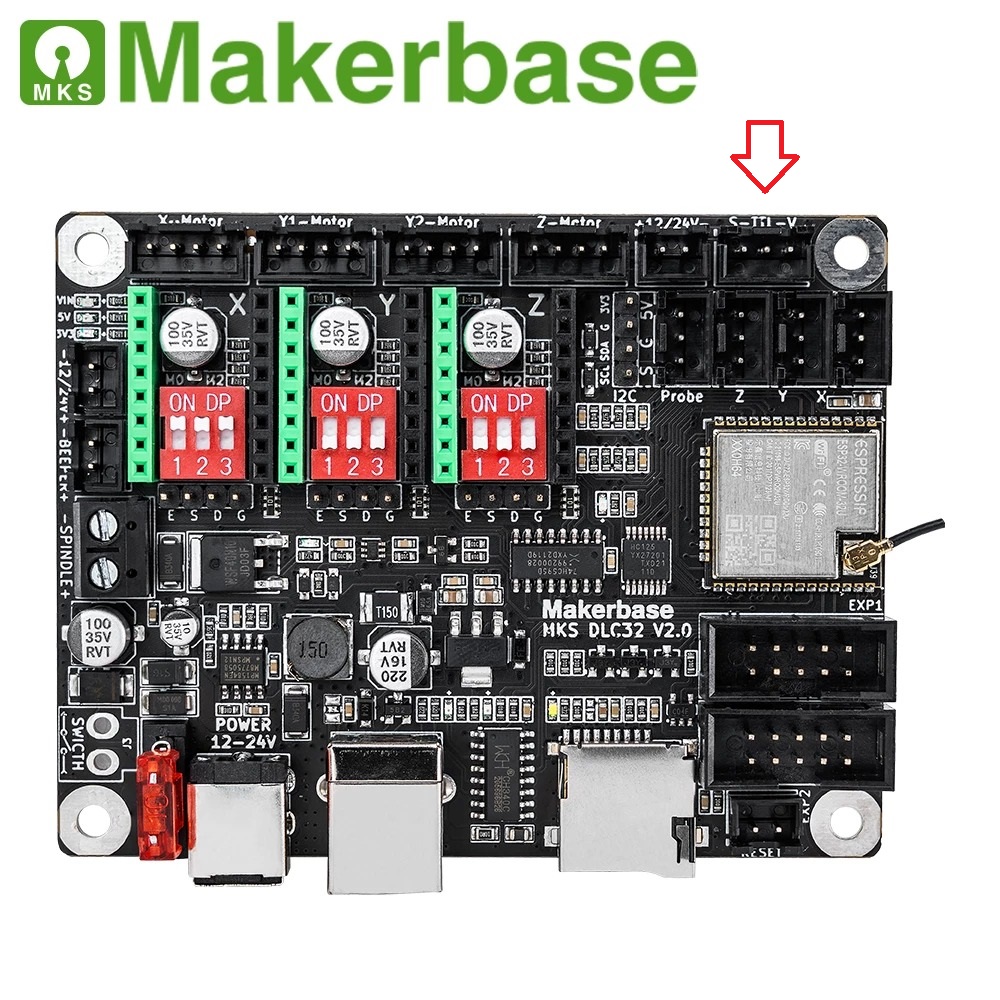

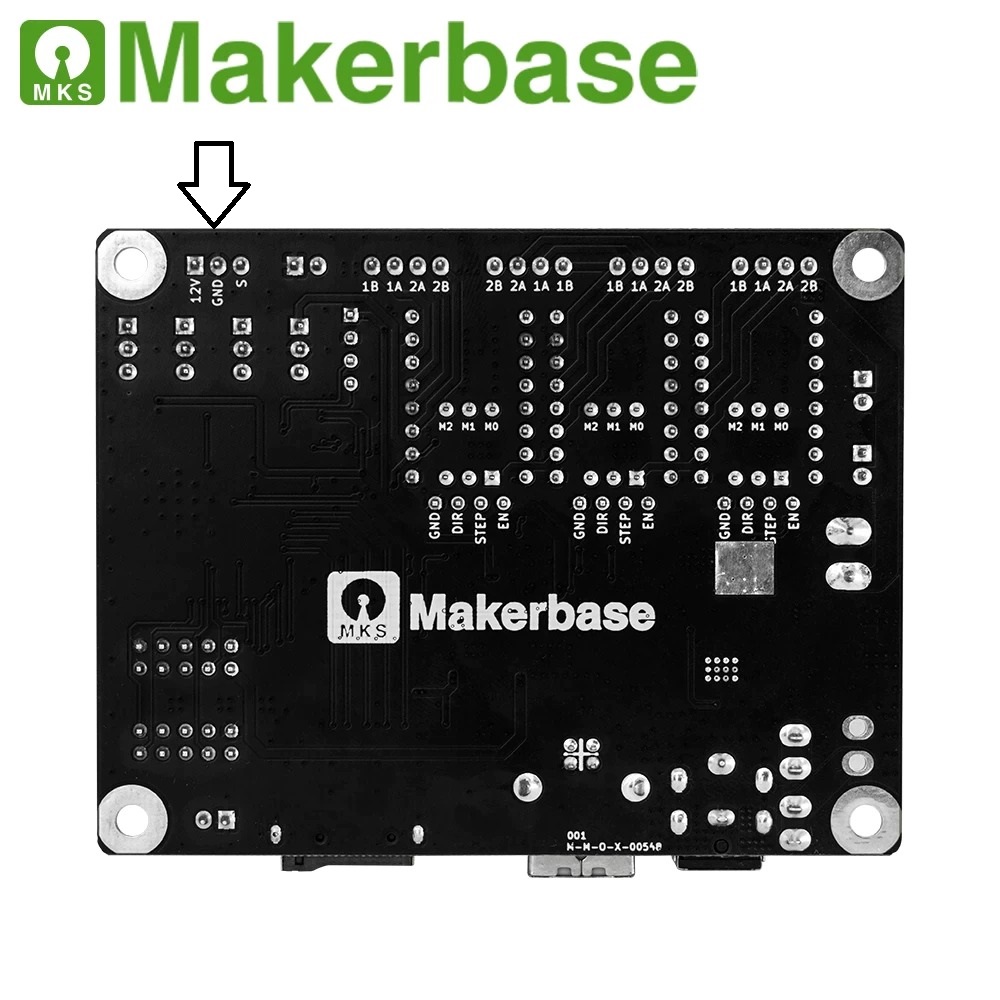

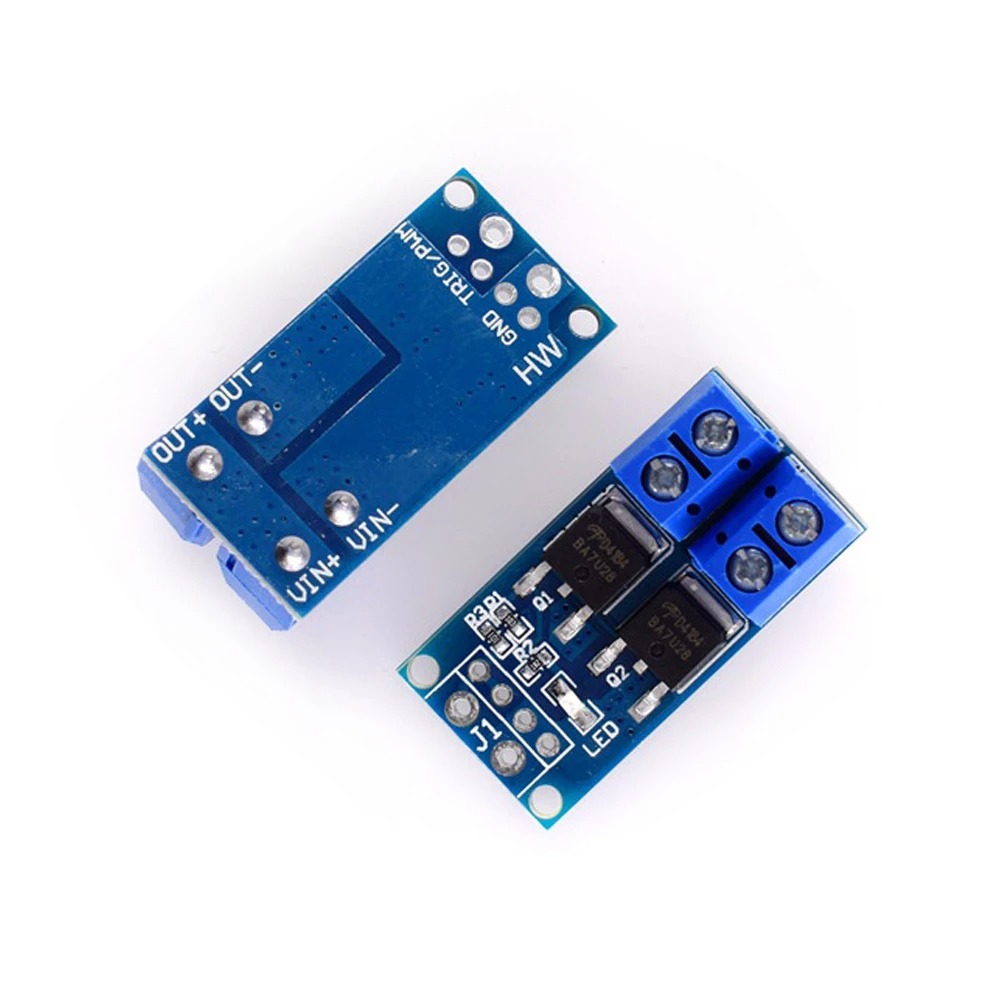

好的，在电路板的右上角，您有一个 S-TTL-V 连接器，我们有信号 +12/24V 和 -。将 – 和 TTL 连接到 SOVOL 40W 的相应连接器，解析 TTL 信号。至于电源，建议把这个S-TTL-V（+12/24V和-）连接到一个MOS开关模块，像这个，使用电源直接供电，千万不要直接用MKS DLC32供电。我能帮你吗？ |
作者
|

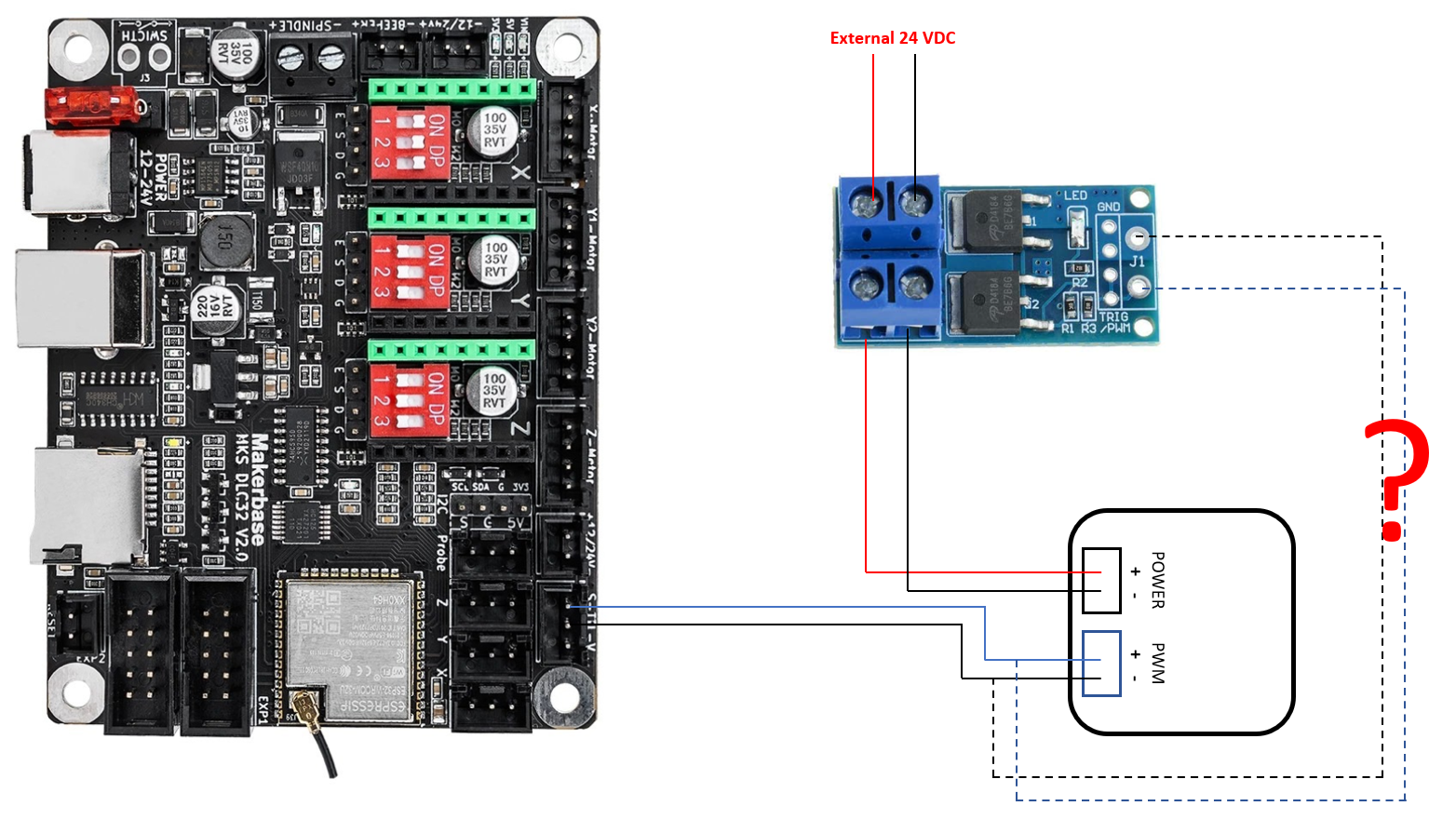

嗨曼纽尔， 非常感谢你的帮助！！！ 为了确保我能很好地理解您的意思，我画了一个小的布线草图。因为我不太确定MOS模块的连接。是不是也需要接PWM信号到MOS？
多谢！ |
作者
|
再一次，感谢您的支持。?? |
嗨，先生们，
我拥有 Sovol 40W 二极管激光器 ( https://sovol3d.com/products/40-w-laser-engraver-kits-for-3d-printer-cnc-machine-laser-engraving-cutting-5w-output )，但是我有接线问题。
激光器顶部有两个双针连接器，一个标有功率 (+ -)，另一个标有 PWM (+ -)。我不知道如何将它连接到 MKS DLC32 V2。
目前我将电源连接到主轴连接器，我可以使用具有不同功率设置的激光器。
但是如何连接 PWM？到 TTL 针？或者我是否必须将 PWM 连接到主轴并从另一个连接器获取电源？我不想炸我的激光 ;-)。
感谢您的支持！
