同样的问题在这里

我能够通过在 EXP1 连接器的 +5V 和 GND 引脚上焊接 4.7 uF 电容器来解决这个问题。似乎该板毕竟有一些电气设计缺陷。我的 BLTouch（之前在备用 Ender 3 板上完美运行）也会在打印期间随机部署其引脚，直到我在 SERVO 连接器的 PA1 和 GND 引脚上添加 100 nF 去耦电容器。

你好，我也出现过这种情况。

检查您是否为热床启用了 PID 并将其禁用（ #define PIDTEMPBED在Configuration.h中注释）。这也应该可以解决您的问题。

你好，我也出现过这种情况。

检查您是否为热床启用了 PID 并将其禁用（ #define PIDTEMPBED在Configuration.h中注释）。这也应该可以解决您的问题。

感谢您的建议。然而，禁用一个有用的功能（哪个床 PID 是）来解决可能的电气设计问题对我来说似乎是错误的。

你好，我也出现过这种情况。
检查您是否为热床启用了 PID 并将其禁用（ #define PIDTEMPBED在Configuration.h中注释）。这也应该可以解决您的问题。

感谢您的建议。然而，禁用一个有用的功能（哪个床 PID 是）来解决可能的电气设计问题对我来说似乎是错误的。

我同意这是一个有用的功能，但对于不需要非常高精度温度的加热床来说不是必需的。无论如何，我注意到 Bigtreetech 有一个名为 BTMOS v2.0 的外部加热床电源模块，支持高达 15A 的电流（https://www.aliexpress.com/item/32874506353.html）。我想知道该模块是否可以解决这个问题。

你好，我也出现过这种情况。
检查您是否为热床启用了 PID 并将其禁用（ #define PIDTEMPBED在Configuration.h中注释）。这也应该可以解决您的问题。

感谢您的建议。然而，禁用一个有用的功能（哪个床 PID 是）来解决可能的电气设计问题对我来说似乎是错误的。

我同意这是一个有用的功能，但对于不需要非常高精度温度的加热床来说不是必需的。无论如何，我注意到 Bigtreetech 有一个名为 BTMOS v2.0 的外部加热床电源模块，支持高达 15A 的电流（https://www.aliexpress.com/item/32874506353.html）。我想知道该模块是否可以解决这个问题。

首先，热床温度稳定性是否必要是值得商榷的。其次，使用bang-bang加热方式给电器元件带来了更多的负荷。是的，用于床加热控制的 MOSFET (IPD036N04L) 的额定电流远高于 En​​der 3 的加热床可以吸收的 10A，因此应该没有任何问题。我只是有点沮丧，因为 SKR Mini E3 在某些方面的设计很糟糕，导致用户如果想使用经过验证的有用功能，就会寻求解决方法。

@creamywhite我注意到同样的事情，但没有 PWM。#define PIDTEMPBED默认情况下是禁用的，但我的 LCD 亮度仍然时不时地跳动。它不会经常发生，但无论如何都很烦人，我想解决这个问题。

所以我想像你一样尝试添加电容器。我只是很困惑你说你在 EXP1 上添加了它？我的 LCD 通过 EXP3 连接（就像在主板上一样）。那么你有没有在液晶屏的空针之间加电容？还是在带状电缆上？如果您使用带状电缆，+5V 和 GND 是哪种颜色？

谢谢你！

@creamywhite我注意到同样的事情，但没有 PWM。#define PIDTEMPBED默认情况下是禁用的，但我的 LCD 亮度仍然时不时地跳动。它不会经常发生，但无论如何都很烦人，我想解决这个问题。

所以我想像你一样尝试添加电容器。我只是很困惑你说你在 EXP1 上添加了它？我的 LCD 通过 EXP3 连接（就像在主板上一样）。那么你有没有在液晶屏的空针之间加电容？还是在带状电缆上？如果您使用带状电缆，+5V 和 GND 是哪种颜色？

谢谢你！

抱歉回答晚了。我直接在电路板上的 EXP1 连接器的 5V 和 GND 引脚之间焊接了一个电容器。您可以参考此图找到它们https://cdn.shopify.com/s/files/1/1619/4791/files/SKR-mini-E3_05.jpg?v=1562825161。您也可以焊接一个值高于 4.7 uF 的电容器。正如我注意到的那样，它不会完全解决问题，但屏幕闪烁会减少。

你好，

我考虑购买 SKR mini E3 有一段时间了。

但我读到 5V 稳压器似乎有问题。它似乎向 USB 端口泄漏了 1.5V，而且似乎不稳定，这会导致某些组件出现奇怪的行为，例如 BLtouch。是否有新的修订计划，或者这里是否有已知的修改？我愿意这样做，但我不知道我有什么改变或添加到董事会。我有一些焊接技能，所以这没问题！

很多问候，
Kirelam

嘿，

即使这个讨论有点陈旧，我想评论我与 skr 关于 EMI 的问题：

在摆弄不均匀的高度挤压后，（几乎改变了关于 z 轴的所有内容）我切换到检查我的不均匀挤压是否只在一层中。同样在这里。或多或少周期性地，我有一个降低的挤压和 z 轴。我改变了关于挤出的一切（电机、挤出机、鲍登、喷嘴等）

经过大量的挠头之后，我注意到在加热床加热时我遇到了这些问题。它是可重现的，所以在打印时，我可以更改为更高的床温，突然间我遇到了挤压进给率降低的问题，我的 z 轴略微下降。

我现在还没有解决这个问题，我想在接下来的几天尝试使用外部 mosfet 并关闭 PID 床。

最诚挚的问候和祝福

约翰内斯

有没有人完全解决过这个问题？

老实说，我无法真正帮助您解决显示闪烁问题。我的上述问题是由我的交换加热床引起的（或被夸大了）。

我安装了 Fsytec 磁性加热床。在尝试查找问题时，我几乎更改了所有内容。（外部 mosfet，用于热床和热端的外部 mosfet，新的 PSU，第二个新的 PSU（一个用于热床，一个用于热床和 SKR，…. …. ….）

我最后想到的是加热床。我不明白为什么以及如何影响我的 SKR。尽管如此，虽然不知道这张床有什么问题，但我又换到了备用床。在我的情况下，备用床和 SKR 现在可以完美地工作。

问候

当我拥有 E3 mini 时，我在 oem 加热床上。在 E3 mini fried 之后，我安装了 th3d ezboard lite 以及带集成磁铁的 spool3d 锻造铝热床（神奇的床，顺便说一句！）而且我从来没有遇到过这个问题。我将 E3 DIP 放入打印机后，问题又回来了。我在更换 landy 的途中有一个 meanwell psu，还有一堆铁氧体扼流圈。如果这不起作用，我最终会在 EXP1 上焊接一个电阻器，甚至可能用所有屏蔽电缆重新连接我的打印机。虽然有点荒谬，我想这就是为什么 ezboard 成本如此之高的原因。

所以我得到了对我创建的关于这个的问题的回应，我还没有看到，并且可能会有所帮助..
bigtreetech/BIGTREETECH-SKR-E3-DIP-V1.0#72（评论）

好吧，我链接到 100% 的评论有效。我把屏幕放在打印机的旁边，根本没有接触到框架，而且屏幕一次也没有冒出来。在此之前，它发生在每一张印刷品上。我正在设计一个坚固的缓冲器\支架以防止金属接触，这样我就可以将它重新连接到框架上而不会出现 EMI 问题。

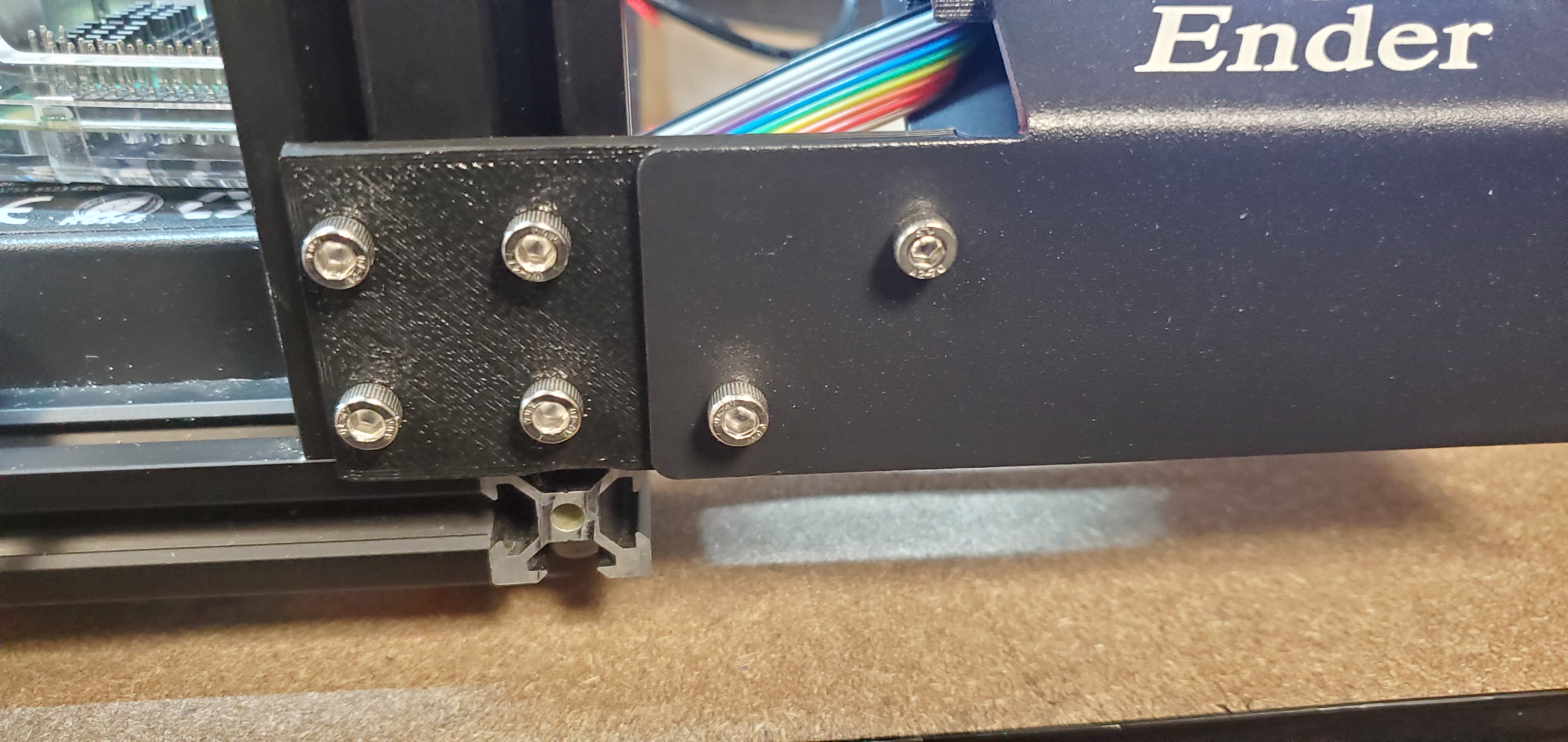

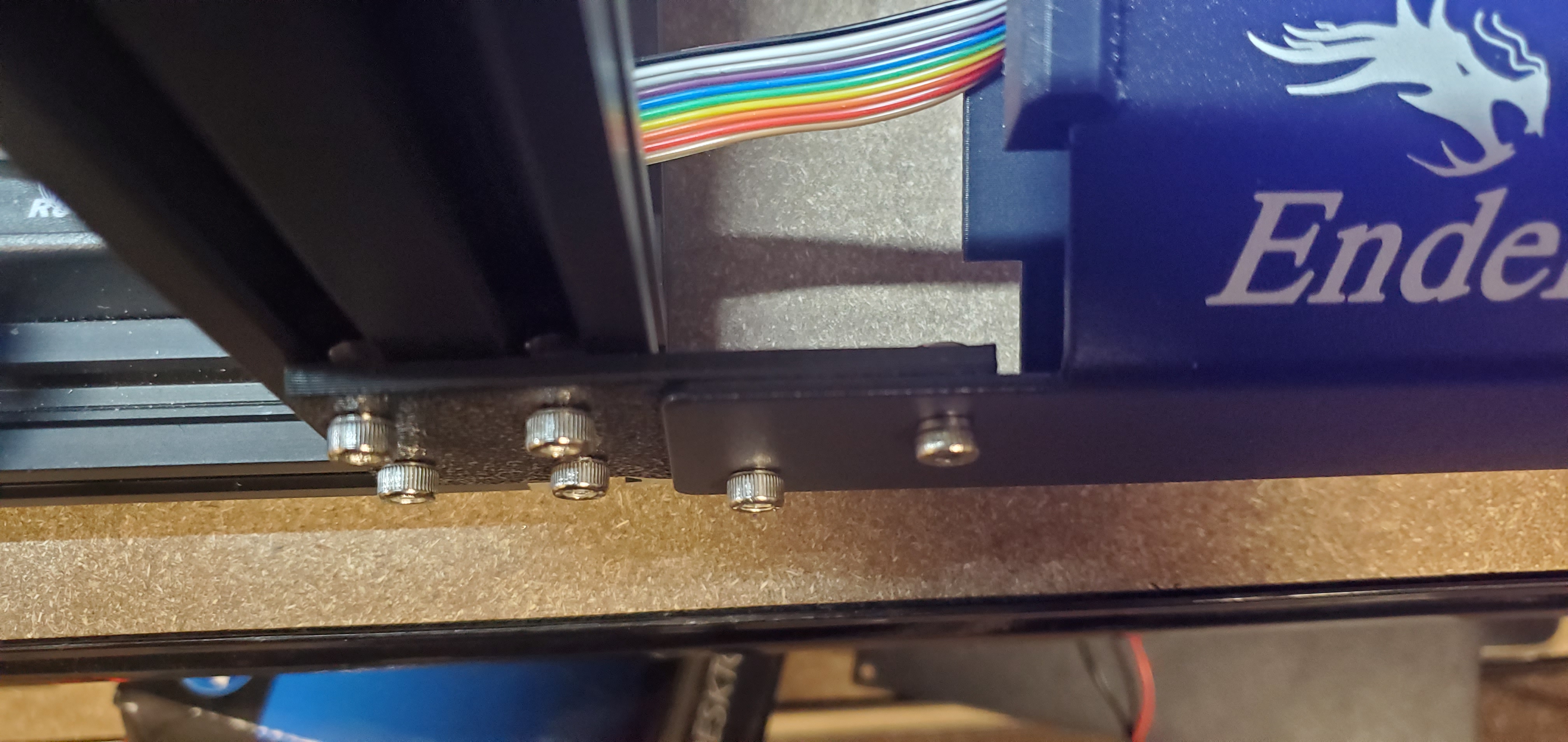

这是我创建的缓冲区\隔离区。它工作完美，自从安装它以来我没有遇到过任何故障。它目前的厚度为 3 毫米，足够坚固，但它的柔韧性确实比我想要的要大一些，所以我将对其进行修改并改为 6 毫米。我可以为任何拥有 Ender 5 的人提供 STL。

我认为大多数只是移除屏幕，并用电工胶带保护屏幕的边缘。

@txt4nk，很高兴您找到了问题的解决方案，但恐怕就其原因和解决方案而言，它与我的问题（以及本主题）无关。问题是，就我而言，当通过 PWM 调节加热床电源时，即使 LCD 屏幕板未连接任何东西（EXP 电缆除外），LCD 屏幕的背光也会轻微闪烁。

啊..我想我误解了这个问题。在这两种情况下，似乎仍然是某种 EMI。您是否尝试过铁氧体环或扼流圈？也可以尝试屏蔽电缆。

啊..我想我误解了这个问题。在这两种情况下，似乎仍然是某种 EMI。您是否尝试过铁氧体环或扼流圈？也可以尝试屏蔽电缆。

我没有，我相信他们不会帮助（如果我找到一个，可能只是出于好奇而尝试）。正如我在之前的消息中所述，通过 VCC 和 GND 引脚之间的电容器在一定程度上缓解了这个问题。

我会在 PSU 上连接一些扼流圈到主板电线，主板到床和主板到热端。如果问题是扼流圈可以解决的问题，那么无论来源是 PSU 还是主板，这三点都会解决问题。扼流圈超级便宜，所以至少值得一试。
