探测失败，还是失败了？ #55

菲尔·巴雷特

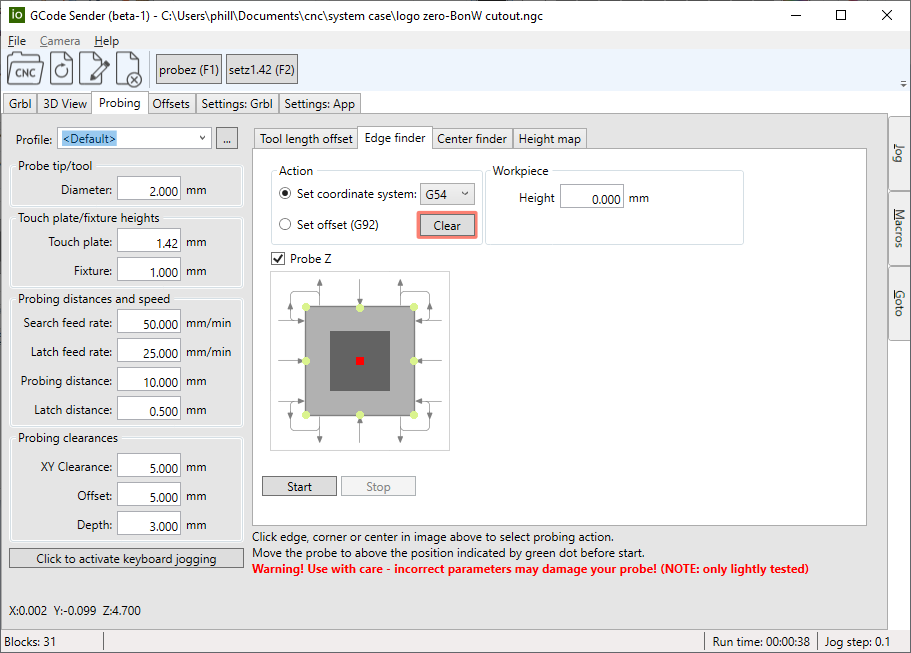

使用简单的自制探针（鳄鱼夹、PCB 材料）进行探测，我做了一个中心探针，并在底部状态栏中收到“探测失败”消息。但是，Z 轴已正确设置为我的 PCB 厚度（1.42 毫米） ) + 3 mm backoff. 探测后切割给了我完美的深度。

由于设计相当薄弱，我的小型 CBeam 机器有一些床身弯曲，您可以在探测视频中看到这一点。这是探测失败消息的原因吗？我应该放慢搜索速度吗？

总的来说，到目前为止，我喜欢探测功能。

菲尔·巴雷特

我说得太快了。我收到探测失败和不正确的结果。

terjeio

控制台日志中有任何错误消息吗？另外，您可以使用 Verbose 模式运行探测序列以获得更多详细信息吗？

菲尔·巴雷特

好的，明天就做。

菲尔·巴雷特

这是 verbose while probing 的结果。我也包含了 $i 输出。它似乎在机器坐标系中探测（有道理）。

<Idle|MPos:210.746,87.703,-68.553|Bf:35,1023|FS:0,0>正在
探测…
G91F50
ok
PM:ok
G38.3F50Z-10
<Run|MPos:210.746,87.703,-68.683| Bf:34,1023|FS:50,0|WCO:210.744,87.701,-71.732|WCS:G54|Ov:100,100,100|A:|Sc:|H:0|T:0|TLR:0|Enc:1 >
<运行|MPos:210.746,87.703,-68.854|Bf:34,1023|FS:50,0>
<运行|MPos:210.746,87.703,-69.020|Bf:34,1023|FS:50,0>
<运行|MPos:210.746,87.703,-69.186|Bf:34,1023|FS:50,0>
<运行|MPos:210.746,87.703,-69.367|Bf:34,1023|FS:50,0>
<运行| MPos:210.746,87.703,-69.533|Bf:34,1023|FS:50,0>
<运行|MPos:210.746,87.703,-69.698|Bf:34,1023|FS:50,0>
<运行|MPos: 210.746,87.703,-69.869|Bf:34,1023|FS:50,0>
<运行|MPos:210.746,87.703,-70.035|Bf:34,1023|FS:50,0>
<运行|MPos:210.746,87.703,-70.206|Bf:34,1023|FS:50,0>
<运行|MPos:210.746,87.703,-70.382|Bf:34,1023|FS:50,0>
<运行|MPos:210.746,87.703,-70.548|Bf:34,1023|FS:50,0>
<运行|MPos:210.746,87.703,-70.714|Bf:34,1023|FS:50,0>
<运行|MPos :210.746,87.703,-70.884|Bf:34,1023|FS:50,0>
<运行|MPos:210.746,87.703,-71.050|Bf:34,1023|FS:50,0>
<运行|MPos:210.746 ,87.703,-71.226|Bf:34,1023|FS:50,0>
<运行|MPos:210.746,87.703,-71.397|Bf:34,1023|FS:50,0>
<运行|MPos:210.746,87.703 ,-71.563|Bf:34,1023|FS:50,0>
<运行|MPos:210.746,87.703,-71.734|Bf:34,1023|FS:50,0>
[PRB:210.746,87.703,-71.774: 1]
好的
PM：好的
G0Z0.5
好的
PM：好的
G38.3F25Z-10
<运行|MPos:210.746,87.703,-71.387|Bf:34,1023|FS:25,0>
<运行|MPos:210.746,87.703,-71.457|Bf:34,1023|FS:25,0|Ov: 100,100,100>
<运行|MPos:210.746,87.703,-71.548|Bf:34,1023|FS:25,0>
<运行|MPos:210.746,87.703,-71.633|Bf:34,1023|FS:25,0>
<运行|MPos:210.746,87.703,-71.714|Bf:34,1023|FS:25,0>
<运行|MPos:210.746,87.703,-71.799|Bf:34,1023|FS:0,0|Pn: P>
[PRB:210.746,87.703,-71.779:1]
ok
PM:ok
G53G0Z-68.779
G10L2P1Z-73.199
探测失败
ok
<Run|MPos:210.746,87.703,-71.764|Bf:34,1023|FS:450,0 |Pn:P>
ok
// $i sent
[VER:1.1f(IMXRT1062).20200818:]
[OPT:VNMSL,35,1024,3,0]
[NEWOPT:ES,ETH]
[驱动程序版本：200823]
[驱动程序选项：USB.2]
[主板：T41U5XBB]
[IP：192.168.86.210]
[NETCON：Telnet]

爱能酷

也许你应该用 beta 3 或 beta 4 测试一下。

terjeio

我发现了一个或两个错误。首先，如果G53G0Z-68.779命令失败则G10L2P1Z-73.199不应执行。其次，在超时之前有 100 毫秒等待 ok 回复G53– 您的日志中没有“ok”，所以这可能太短了。这就是失败的原因。我将稍微增加此延迟以查看是否有帮助。有点奇怪的是 T4 需要超过 100 毫秒才能响应G53命令……

正确的顺序应该是这样的：

G53G1F300Z-10.391
ok
PM:ok
<Run|MPos:91.805,68.350,-13.427|Bf:34,1023|FS:270,0|Pn:P>
[GC:G1 G54 G17 G21 G91 G94 G49 G98 G50 M5 M9 T2 F300 S0.]
<Run|MPos:91.805,68.350,-13.426|Bf:34,1023|FS:270,0|Pn:P|Ov:100,100,100>
[GC:G1 G54 G17 G21 G91 G94 G49 G98 G50 M5 M9 T2 F300 S0.]
<Run|MPos:91.805,68.350,-12.704|Bf:34,1023|FS:300,0>
<Run|MPos:91.805,68.350,-12.661|Bf:34,1023|FS:300,0>
<Run|MPos:91.805,68.350,-11.682|Bf:34,1023|FS:300,0>
<Run|MPos:91.805,68.350,-11.661|Bf:34,1023|FS:300,0>
<Run|MPos:91.805,68.350,-10.661|Bf:34,1023|FS:51,0>
<Run|MPos:91.805,68.350,-10.660|Bf:34,1023|FS:51,0>
<Idle|MPos:91.805,68.350,-10.391|Bf:35,1023|FS:0,0>
<Idle|MPos:91.805,68.350,-10.391|Bf:35,1023|FS:0,0>
G10L2P1Z-23.891
Probing completed
ok

terjeio

Beta 5 现已发布，我已修复该错误并将延迟增加到 200 毫秒。

菲尔·巴雷特

获得 Beta 5，感谢您的快速更新。

我仍然看到探测失败。请参阅下面的详细控制台输出。

我做了一个 G38.2 Z-10 F50，当它接触到探头时它停止了，所以至少探头硬件正在响应。这可能是噪音问题吗？探头接口通过 BoB 上的光隔离器，但仍然可能存在噪声。探测线确实在电源附近运行，尽管它被屏蔽了。我可以将它重新配置为远离所有噪声源，以进行您认为值得尝试的测试。

下面的输出来自我在安装机器之前的运行。但后来我把它安顿下来并重复探测，结果相同。如果我能做些什么来帮助追踪它，请告诉我。

<Idle|MPos:0.000,0.000,0.000|Bf:35,1023|FS:0,0>正在
探测…
G91F100
ok
PM:ok
G38.3F100Z-10
<Run|MPos:0.000,0.000,-0.196|Bf :34,1023|FS:100,0|WCO:210.744,87.701,-73.529|WCS:G54|Ov:100,100,100|A:|Sc:|H:0|T:0|TLR:0|Enc:1>
<运行|MPos:0.000,0.000,-0.553|Bf:34,1023|FS:100,0>
<运行|MPos:0.000,0.000,-0.889|Bf:34,1023|FS:100,0>
<运行|MPos:0.000,0.000,-1.226|Bf:34,1023|FS:100,0>
<运行|MPos:0.000,0.000,-1.558|Bf:34,1023|FS:100,0>
<运行|MPos :0.000,0.000,-1.894|Bf:34,1023|FS:100,0>
<运行|MPos:0.000,0.000,-2.226|Bf:34,1023|FS:100,0>
<运行|MPos:0.000 ,0.000,-2.583|Bf:34,1023|FS:100,0>
<运行|MPos:0.000,0.000,-2.920|Bf:34,1023|FS:100,0>
[PRB:0.000,0.000,-3.000:1]
好的
PM：好的
G0Z0.5
好的
PM：好的
G38.3F25Z-10
<Run|MPos:0.000,0.000,-2.668|Bf:34,1023|FS:25,0>
<Run|MPos:0.000,0.000,- 2.683|Bf:34,1023|FS:25,0>
<运行|MPos:0.000,0.000,-2.764|Bf:34,1023|FS:25,0>
<运行|MPos:0.000,0.000,-2.854| Bf:34,1023|FS:25,0>
<运行|MPos:0.000,0.000,-2.940|Bf:34,1023|FS:25,0>
<运行|MPos:0.000,0.000,-3.020|Bf: 34,1023|FS:0,0|Pn:P>
[PRB:0.000,0.000,-2.995:1]
ok
PM:ok
G53G0Z0.005
探测失败
ok
<Run|MPos:0.000,0.000,-2.985|Bf: 34,1023|FS:450,0|Pn:P>
<运行|MPos:0.000,0.000,-1.372|Bf:34,1023|FS:439,0>
<运行|MPos:0.000,0.000,0.005|Bf:35,1023|FS:0,0|WCO:210.744,87.701,-73.529|WCS:G54|Ov:100,100,100|A:|Sc:|H:0| T:0|TLR:0|Enc:1>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023|FS:0,0>
<空闲|MPos:0.000,0.000,0.005|Bf:35, 1023|FS:0,0>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023|FS:0,0>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023|FS: 0,0>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023|FS:0,0>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023|FS:0,0>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023|FS:0,0>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023|FS:0,0>
<空闲|MPos :0.000,0.000,0.005|Bf:35,1023|FS:0,0>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023|FS:0,0>
<空闲|MPos:0.000,0.000 ,0.005|Bf:35,1023|FS:0,0>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023|FS:0,0>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023|FS:0,0>
<空闲|MPos :0.000,0.000,0.005|Bf:35,1023|FS:0,0>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023|FS:0,0>
<空闲|MPos:0.000,0.000 ,0.005|Bf:35,1023|FS:0,0>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023|FS:0,0>
<空闲|MPos:0.000,0.000,0.005|Bf :35,1023|FS:0,0>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023|FS:0,0>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023 |FS:0,0|Ov:100,100,100>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023|FS:0,0>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023 |FS:0,0>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023|FS:0,0>
G90
正常
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023|FS:0,0|WCO:210.744,87.701,-73.529|WCS:G54|Ov:100,100,100|A:|Sc:|H:0| T:0|TLR:0|Enc:1>
<空闲|MPos:0.000,0.000,0.005|Bf:35,1023|FS:0,0>

terjeio

这可能是噪音问题吗？

我不这么认为 –G53G0Z0.005已采取行动，但由于ok某种原因，响应来得太晚了。网络延迟还是网络堆栈延迟？

如果我能做些什么来帮助追踪它，请告诉我。

您可以尝试使用 UART 或 USB 通信吗？

菲尔·巴雷特

是的，使用 USB，它工作正常。我收到探测完成消息，并且探头尖端似乎位于正确的高度。

我注意到以太网有相当大的延迟。该机器没有直接连接到我的 PC，而是通过本地交换机连接。我没有注意到 PC 和交换机有任何其他网络延迟问题。从 PC 到路由器 BoB 的 Ping 结果。有没有办法测试 telnet 延迟？

C:\Users\phill\Documents\gcodesender>ping 192.168.86.210

ping 192.168.86.210 32字节数据：
Reply from 192.168.86.210: bytes=32 time=2ms TTL=255
Reply from 192.168.86.210: bytes=32 time<1ms TTL=255
Reply from 192.168.86.210: bytes=32 time <1ms TTL=255
来自 192.168.86.210 的回复：bytes=32 time=1ms TTL=255

192.168.86.210 的 Ping 统计数据：
数据包：发送 = 4，接收 = 4，丢失 = 0（0% 丢失），
近似往返时间（以毫秒为单位）：
最小值 = 0 毫秒，最大值 = 2 毫秒，平均值 = 0 毫秒

terjeio

您也可以尝试增加网络轮询频率，enet.c 中的第 102+ 行：

    if (ms - last_ms1 > 100)
    {
        last_ms1 = ms;
        enet_poll();
    }

尝试使用 50 或 25 而不是 100。

菲尔·巴雷特

在电子邮件中划线。会试一试。100mS 很长。我试着在今天上午完成，但我们要离开过夜，所以今天可能不会发生。取决于 SWMBO 何时起床。

terjeio

是的，100 毫秒是很长的时间——取自网络示例。我也会检查发送方的套接字选项，可能是发送也被那里的堆栈延迟了。

旅行愉快！

菲尔·巴雷特

构建了二进制文件，但存在更新问题（以前见过）。似乎不想更新新的 .hex 文件。不确定发生了什么 – 会继续尝试，直到我做不到为止。哈哈。

菲尔·巴雷特

好的，解决了更新问题（实际上是在更新）。10 毫秒的轮询频率（也尝试过 50 和 25）并且探测仍然失败。验证通过 USB 连接时它不会失败。

编辑，也许是一个线索——我有 2 个 grblHAL 系统在运行，都在 telnet 上。我在 android 上的网络管理器应用程序可以看到楼上，但看不到商店里的那个。

terjeio

编辑，也许是一个线索——我有 2 个 grblHAL 系统在运行，都在 telnet 上。我在 android 上的网络管理器应用程序可以看到楼上，但看不到商店里的那个。

他们有不同的主机名？两个IP都能ping通吗？

附件是修改后的 Core.dll，其中 NoDelay 设置为 true 用于 telnet 通信，您可以尝试一下吗？

CNC.核心.zip

菲尔·巴雷特

是的，我可以 ping 他们两个。明天下午回来，然后试试

……

菲尔·巴雷特

将两个文件（CNC.core.dll 和 CNC.core.pdb）解压缩并复制到 G Code Sender 文件夹中。没有变化 – 仍然收到探测失败的错误消息。

[编辑] 验证 USB 连接时的探测仍然成功完成。

terjeio

好的，我将不得不以某种方式测量 G53 commad 往返所需的时间。

菲尔·巴雷特

如果有某种方法可以同时查看详细的控制台输出和探测面板，我可以对其进行录像，然后计算帧数以获得看到 OK 所需的时间。

terjeio

我必须测量代码所花费的时间，我不希望 UI 线程成为测量的一部分。我想找出大部分延迟发生在发送方还是控制器中。

terjeio

附件是另一个要尝试的 dll。它将记录（到控制台）所花费的时间以确保没有来自控制器的未决输入以及后续 G53 的往返时间。

对于第一个，前缀应始终为 F，所用时间应为 200 毫秒，对于第二个，前缀始终为 G。
我已将 G53 的等待时间增加到 1200 毫秒。例子：

F00:00:00.4041040
G00:00:00.4684911

F00:00:00.2028257
G00:00:00.2065307

F00:00:00.3997611
G00:00:00.4047060

G53往返时间是F和G之间的差异。你得到什么样的时间？

请注意，我正在使用 .Net StopWatch 来测量时间——它应该是准确的，但由于 Windows 是多任务处理，所以很难确切地知道测量的是什么……

CNC.Controls.Probing.zip

菲尔·巴雷特

这是结果。看起来它花了将近 1700 毫秒 <Idle|MPos:0.000,0.000,0.000|Bf:35,1023|FS:0,0> 探测… G91F100 ok PM:ok G38.3F100Z-10 <Run|MPos:0.000 ,0.000,-0.020|Bf:34,1023|FS:100,0|WCO:0.000,0.202,-4.745|WCS:G54|Ov:100,100,100|A:|Sc:|H:0|T:0|TLR :0|Enc:1> <运行|MPos:0.000,0.000,-0.196|Bf:34,1023|FS:100,0> <运行|MPos:0.000,0.000,-0.392|Bf:34,1023|FS :100,0> <运行|MPos:0.000,0.000,-0.573|Bf:34,1023|FS:100,0> <运行|MPos:0.000,0.000,-0.754|Bf:34,1023|FS:100 ,0> <运行|MPos:0.000,0.000,-0.935|Bf:34,1023|FS:100,0> <运行|MPos:0.000,0.000,-1.116|Bf:34,1023|FS:100,0 > <运行|MPos:0.000,0.000,-1.296|Bf:34,1023|FS:100,0> <运行|MPos:0.000,0.000,-1.472|Bf:34,1023|FS:100,0> <运行|MPos:0.000,0.000,-1.663|Bf:34,1023|FS:100,0> <运行|MPos:0.000,0.000,-1.849|Bf:34,1023|FS:100,0> <运行| MPos：0。

……

菲尔·巴雷特

我看错了，它有点超过 1200 毫秒。2020 年 9 月 3 日星期四上午 8:23 Phil Barrett <phillip.lyne.barrett@gmail.com> 写道：

……

terjeio

疯狂的结果 – 您的网络中发生了什么？我这里的响应时间降至 5 毫秒左右。

您的计算机中是否有第二个可用的网络端口？如果是这样，我们可以为控制器设置一个单独的网络，就像我为我的 Mach3 SmoothStepper 安装所做的一样。

terjeio

这个我不明白，可能是一个线索：

G53G0Z-0.05
G00:00:01.6832847
探测失败
<Idle|MPos:0.000,0.000,-3.126|Bf:35,1023|FS:0,0|Pn:P>
<Idle|MPos:0.000,0.000,-3.126| Bf:35,1023|FS:0,0|Pn:P|WCO:0.000,0.202,-4.745>
<空闲|MPos:0.000,0.000,-3.126|Bf:35,1023|FS:0,0|Pn :P>
<Idle|MPos:0.000,0.000,-3.126|Bf:35,1023|FS:0,0|Pn:P>
ok
<Run|MPos:0.000,0.000,-3.101|Bf:34,1023| FS:360,0|Pn:P>

在 G53 ok 响应出现之前有四个状态请求/响应。怎么可能呢？

菲尔·巴雷特

不，我路由器旁边的 PC 是一台便宜的 Dell – 一个 NIC（这是我岳母的机器）。PC 和 Router 确实共享一个交换机。Ping 时间小于 1 毫秒。PC 在此处的网络上共享。这可能值得研究。我将 PC 直接连接到路由器，重新配置了 PC 和 Teensy 上的网络（teensy 在 192.168.1.2 上，PC 在 192.168.1.1 上）。很高兴 PC 具有自动交叉 NIC。建立连接，运行 TSender 并进行探测。它也失败了。这是完整的详细控制台输出（无编辑）。同样，差异略大于 1200 毫秒。查看接下来运行的防火墙和其他应用程序。MSG:TELNET STREAM ACTIVE] [VER:1.1f(IMXRT1062).20200818:] [OPT:VNMSL,35,1024,3,0] [NEWOPT:ES,ETH] [DRIVER VERSION:200823] [DRIVER OPTIONS:USB. 1] [BOARD:T41U5XBB] [IP:192.168.1.2] [NETCON:Telnet] [GC:

…

phil-barrett

Hmmmm, I wonder if we are using exactly the same network stack? Could you zip up the network library you are using and I can try building with that. On Thu, Sep 3, 2020 at 9:37 AM Phil Barrett <phillip.lyne.barrett@gmail.com> wrote:

…

phil-barrett

By the way, in case you did not figure it out, I pasted the console log twice. sorry. On Thu, Sep 3, 2020 at 9:46 AM Phil Barrett <phillip.lyne.barrett@gmail.com> wrote:

…

terjeio

Network stack attached. I am going to create a simulator – starting with probing. Hard to simulate with a switch outside of a machine. I have some PSoC 5 code I can use as a starting point.

teensy41_ethernet-master.zip
