它在我的待办事项列表中，将在第一次产品发布后的某个时间添加。

完美的。例如，如果我可以帮助您进行测试，请告诉我。

我想知道应该在哪里实施轮换。在控制器或发件人？

LinuxCNC 有旋转作为G10L2 命令的选项，Mach 3 使用 G68/G69。

LinuxCNC：“可选择编程 R 以指示 XY 轴绕 Z 轴的旋转。从 Z 轴的正端看，旋转方向为 CCW。”

Mach3：“程序G68 A~B~I~R~旋转程序坐标系。” 和“程序 G69 取消旋转”。

问得好，我发现原来的 grbl 不支持 G68 或 G10L2 R gcode。
bCNC 以某种方式实现了这一点，但不是通过机械探测，而是使用相机告诉发送者库存材料中的实际坐标与 gcode 中的坐标相比在哪里。
Christian Knüll 还在他的 Estlcam SW/HW 中以某种方式实现了它 – https://www.youtube.com/watch?v=bhZdbgM6S70在大约 1 分钟的标记处。
也许发送方的实现会更快更容易，除非你能以某种方式在控制器级别将 G10L2 或 G68 实现到 grblHAL 中。
但我不是程序员，或者至少不是一个好程序员，所以只是推测一下。

bCNC 以某种方式实现了这一点，但不是通过机械探测，而是使用相机告诉发送者库存材料中的实际坐标与 gcode 中的坐标相比在哪里。

ioSender 应该支持相机和机械探测。在钻孔和铣削 PCB 时，我需要摄像头支持。

也许发送方的实现会更快更容易，除非你能以某种方式在控制器级别将 G10L2 或 G68 实现到 grblHAL 中。

我不确定什么是最快的 – 也是最完整的。grblHAL 支持带重复的固定循环，我不确定这些在发件人中是否“按原样”转换。如果在控制器中实现，则只能使用 grblHAL，除非遗留 grbl 和其他端口做同样的事情……发送方的部分实现（不支持所有 G 代码）最初可能是最好的解决方案。

在钻孔和铣削 PCB 时，我需要摄像头支持。

是的，相机探测非常适合这些任务，并且对 PCB 的精确对齐有很大帮助。

发送方的部分实现（不支持所有 G 代码）最初可能是最好的解决方案。

没错，我也猜到了。我怀疑旧版 grbl 是否会添加更多功能，因此可能取决于您如何操作，并且发送器实现将允许与独立于硬件的任何 gcode 程序一起使用，但由gcode 发件人。也许像我猜的高度图之类的东西也是由发送者计算的。

不支持所有 gcode 你的意思是，例如在旋转弧线之后，或者其他什么东西不起作用？

与其他 32 位 grbl 端口取得联系是否值得？就像 Grbl_Esp32。或者 Spark Concepts 不久前发布了一个 32 位 Xpro V5 控制器，它运行一些 32 位 grbl 端口，但我不确定是哪个。我的意思是为下一代 grbl 建立一些共同的坚实基础。

也许像我猜的高度图之类的东西也是由发送者计算的。

这是。

不支持所有 gcode 你的意思是，例如在旋转弧线之后，或者其他什么东西不起作用？

重复的固定循环可能会有问题，G5 样条也是吗？这些没有被广泛使用，所以是一个小问题。

与其他 32 位 grbl 端口取得联系是否值得？

我不知道。grblHAL 非常不同，因为内核完全与处理器无关，我不打算改变它。有几个开发人员正在为核心开发新的驱动程序 – IMO 我鼓励这是一件好事。通常，我使用 LinuxCNC 规范作为向核心添加 G 代码和 M 代码的基础，其中一些是从 Mach 3 规范中提取的。

或者 Spark Concepts 不久前发布了一个 32 位 Xpro V5 控制器，它运行一些 32 位 grbl 端口，但我不确定是哪个。

它基于 Grbl_ESP32 – 违反许可证？

我的意思是为下一代 grbl 建立一些共同的坚实基础。

grblHAL 核心最接近可用？

在发件人与 Grbl 核心中实施 – 有趣的问题。我的第一直觉是发件人。然后它适用于所有 Grbl 实现并且是完全独立的（探测/转换）。如果在 Grbl Core 中实现，您仍然需要发送方探测旋转量并发出旋转命令。

Height Mapping/GCode Transform完全在sender内部，做出合理的模型。一致性？

如果存在无法转换的固定循环等功能，我假设发件人会产生错误消息。（虽然我不太明白为什么CC不能变形。）

编辑：关于下一代 Grbl 的基础主题。除了 grblHAL，我看不到任何接近的东西。所有其他版本都绑定到特定的微控制器，并且不容易通过插件进行扩展。

Height Mapping/GCode Transform完全在sender内部，做出合理的模型。一致性？

LinuxCNC G10L2 规范允许旋转，因此在核心中支持它会很好，但可能很难（呃）实现。作为第一步，我将寻求发送者实施。

如果存在无法转换的固定循环等功能，我假设发件人会产生错误消息。

一定。我还没有研究过这个，它可能只会影响带有重复参数的固定循环L<n>，如果有的话？

将旋转（和高度映射）放入 Grbl 核心的优点是它使发送者不那么复杂。这对于非 PC 发送器（如简单的控制面板）或手持设备（如 super MPG（ala OB 的“接口”））将很有价值。虽然，探测并不简单……

grblHAL 内核最接近可用

这就是为什么我最终使用它和很棒的 BOB 形式 Phil。在做出这个决定之前，我可能确实比较了所有选项。

重复的固定循环可能会有问题，G5 样条也是吗？这些没有被广泛使用，所以是一个小问题。

如果那是唯一的限制，那么我会说这完全没有问题。大多数爱好发送器/硬件或后处理器无论如何都不支持我相信。

虽然，探测并不简单……

没错，但与 Mach 或 UCCNC 等更多工业解决方案相比，高级探测方法是我目前在 grbl(HAL) 中唯一怀念的东西。

GCode Sender Edge.33p0.zip现在可用于旋转 gcode 的反馈，选项卡已添加到“探测”选项卡，菜单/对话框已添加到“文件”>“转换”菜单。仅经过轻微测试，不支持 G5 样条曲线。在一个包含圆弧的文件上看到的人工制品。这是一个 RFC（征求意见）版本，因此请格外小心使用。

完美，如果我明天有空的话我会试一试。

谢谢你这样做！

我想我知道这个问题的答案但值得确认 – 如果我应用旋转并将 GCode 从 IOSender 的程序选项卡中复制出来，是否会给我修改/旋转的 GCode？我想用它来验证旋转并寻找人工制品。

应用高度图的相同问题。

如果我应用旋转并从 IOSender 的程序选项卡中复制 GCode，是否会给我修改/旋转的 GCode？

是的，所有转换都会这样做，使用文件 > 保存将其复制出来。3D 显示也会更新以显示修改后的刀具路径。

所以我做了一些快速测试。好消息是，在大多数情况下，它似乎可以正常工作并旋转 gcode。但是，在某些文件上，它确实会在按下应用按钮后使程序崩溃。
https://1drv.ms/u/s!AmP5jEwdNIwcltc0gHe-pLyD-xAThg?e=gt3dMz
这是我的 OneDrive 文件夹的链接，其中包含经过测试的 gcode。旋转的文件名中有一个“旋转”后缀。原始文件和旋转文件都在那里。
名为 8mm 的两个文件…使应用程序崩溃。如果您发现会导致问题的原因，您是否可以看一下它们？

@raenji-sk谢谢。崩溃的文件有不在 XY 平面内的弧形移动。我必须添加处理。

仅供参考，我用另一个发件人测试了其中一个，它没有崩溃——它只是产生了奇怪的动作……

崩溃的文件有不在 XY 平面内的弧形移动。

是的，我只是通过手动编辑 .nc 文件并删除它们才发现的。

需要明确的是，它不会在使用 G17-G19 打开文件时崩溃，并且在官方 ioSender 版本中运行正常，因为我昨天确实运行了这些文件，一切都很好。
在探测角度并对其应用旋转后，它确实会崩溃。

新的边缘版本。现在断层半径模式弧和 XZ 和 YZ 平面中的弧，首先使用文件 > 变换 > 弧到线将弧转换为线。一些半径模式弧可能会根据它们覆盖的半圆或全圆的多少进行变换。

Fusion 360 用户可以将后处理器更改为不输出 XZ 和 YZ 平面中的圆弧。信息在这里。

产生电弧伪影的文件在转换为它们出现的常规 3 位小数时，在公制模式（亚微米分辨率）下有 4 位小数。我为此类文件添加了一个临时修复程序。

太好了，下周测试。

关于探测的另一件事，我最近在右下角尝试了外部角探头，但它总是关闭。虽然左下角工作正常……
不知道这是我的错误还是其他原因。当我有机会时，我会尝试复制并记录它。
编辑：
忽略之前关于角探测的信息。它现在可以在所有 4 个外部 corrr 上使用边缘和官方版本。不知道之前出了什么问题…

尝试使用仅包含 XY 弧的简单程序进行旋转。XZ 和 YZ 在后处理器中被禁用。
似乎工作得很好。这是一个简短的视频：
https ://youtu.be/_FbhxemMLXc

@raenji-sk感谢您的反馈。

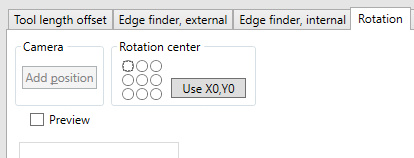

上传的新边缘版本可以根据程序限制值指定旋转中心（原点）。

上传的新边缘版本可以根据程序限制值指定旋转中心（原点）。

非常好，可能会有用。

发现了一些其他的东西：
https : //1drv.ms/u/s!AmP5jEwdNIwcltc0gHe-pLyD-xAThg?e=FYm0Dm 一个带有新测试 gcode 的驱动器文件夹

1. 旋转 gcode 条带/更改一些命令/参数
   如果将旋转测试 M7M8.nc 与其旋转版本进行比较，则存在代码的缺失部分，例如
   第 6 行 – 原始为 G28 G91 Z0 在开始实际铣削之前缩回 Z ，旋转文件只有G91G28
   第13行-停留在G4 S2，在旋转文件中是S2G28
   第136和138行，G28 G91 Z0和G28 G91 X0 Y0缺少XYZ坐标参数

2. M6 命令问题
   在 Fusion grbl PP 中使用多个工具并启用 M6。此 gcode 使 IOSender – 文件旋转测试两个工具 M6M7M8.nc 崩溃。在 IOSender 中打开文件时禁用 M6 或剥离它不会使它崩溃，但会使 M6 变得无用。
   这究竟应该如何工作？顺便说一句，即使存在 M6，它也可以在 bCNC 中正常打开。

测试是使用最新的 Edge 版本 (33.p2) 完成的。但我确实在带有 Protoneer 防护罩的 Arduino UNO 上运行了这个，因为我附近没有带 CNC 的 Teensy 控制器，不知道在这种情况下这是否重要所以请告诉我是否应该用 Teensy 重新测试它。
如果您还有其他想要测试的事情，也请告诉我。

编辑 1：第 2 点。当 IOSender 在连接了 Teensy 控制器的情况下运行时，带有 M6 工具更改命令的文件打开而不会崩溃。所以这一定是 8 位 arduino 上 M6 处理的问题。

编辑 2：第 1 点。与 Teensy 控制器 gcode 相同的行为以与上述相同的方式被剥离/修改。

编辑 3：Point1，第 13 行，G4 停留。我将 PP 设置为 G4 Snn（这对于 RepRap 固件 G4Snn 是可以的 – 秒，G4Pnn 毫秒，之前我正在编辑 Duet PP，所以很困惑..）。LinuxCNC/GRBL 只使用 Pnn，所以我把它改回那个。现在旋转 gcode 后，G4 命令从旋转的 gcode 中完全消失。
