评论
.jpg "带有模态 gcode 的高度图 #261"){kind=avatar}
|
您有示例（包括高度图文件）吗？ |
.jpg "带有模态 gcode 的高度图 #261"){kind=avatar}
|

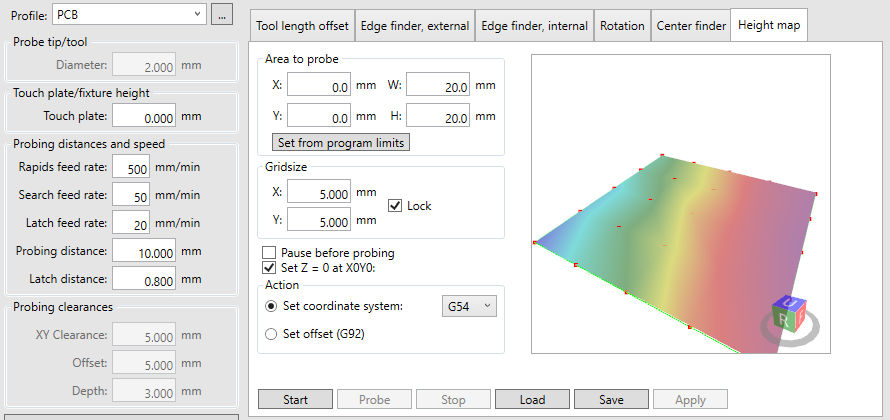

原始代码： % 高度图： 0 0.029 0.032 0.06 0.064 0.049 0.072 0.073 0.092 0.105 0.081 0.109 0.133 0.132 0.143 0.147 0.162 0.169 0.174 0.179 0.181 09.193 应用后的 Gcode： G21 |
所有者
作者
带有模态 gcode 的高度图 #261
|
您有示例（包括高度图文件）吗？ |
|

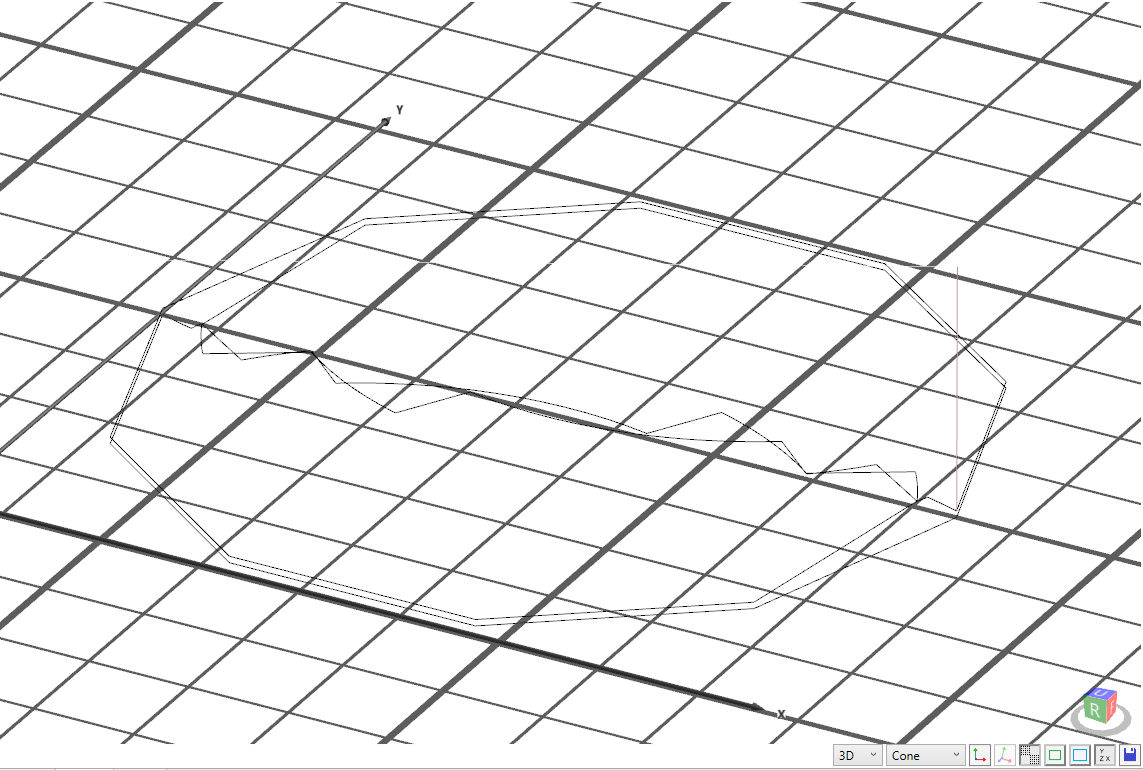

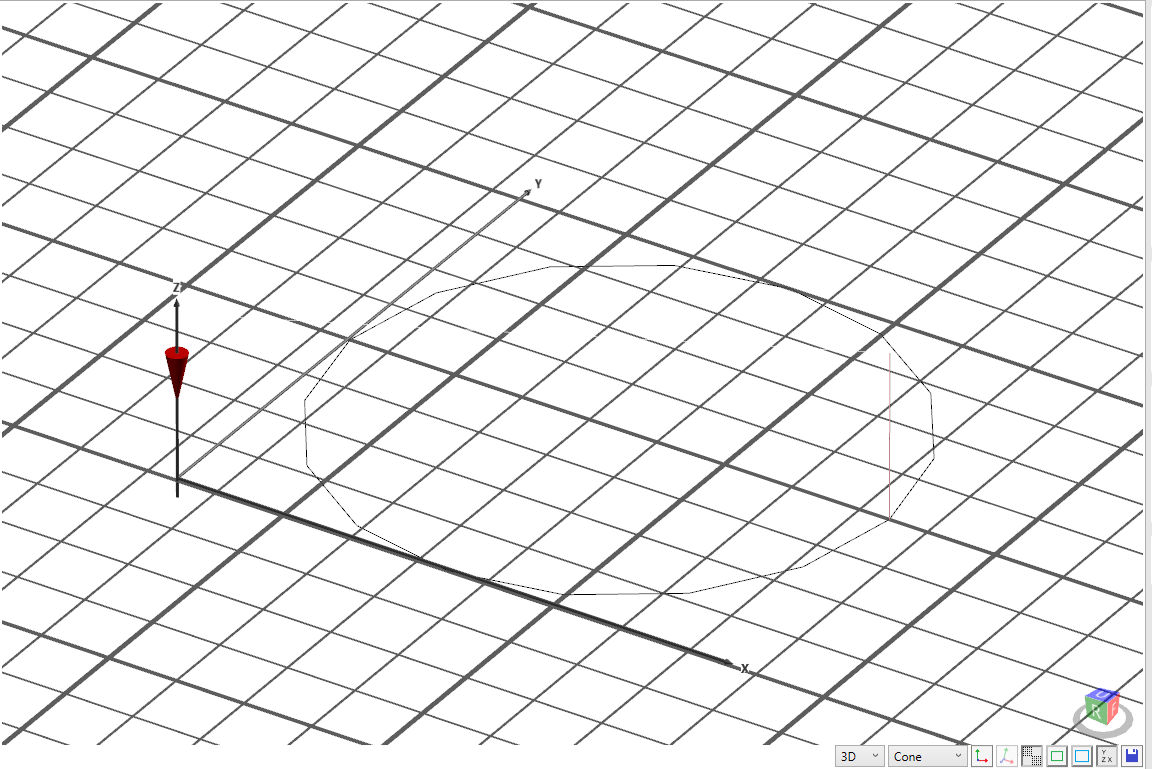

原始代码： % 高度图： 0 0.029 0.032 0.06 0.064 0.049 0.072 0.073 0.092 0.105 0.081 0.109 0.133 0.132 0.143 0.147 0.162 0.169 0.174 0.179 0.181 09.193 应用后的 Gcode： G21 |
我不知道我写的是否正确：
我有一个后处理器，它创建一个具有模态值 XYIJ 的圆，因此它在逻辑上省略了一些，例如 G3X0I10J0。如果我将高度贴图应用于此类代码，错误 33 会出现在 G3 的第一行。
它似乎将缺失值 X 替换或添加到 Z。所以该行看起来像这样：
G3X17Z0.196I-10J0
我尝试了不同的 gcode。在申请之前，我对这段代码没有任何问题。只有将 Y 设置为非模态后，一切都很好。问题出在程序的所有版本上。
对于圆 G3，除 Z 外所有值都必须是非模态值吗？
