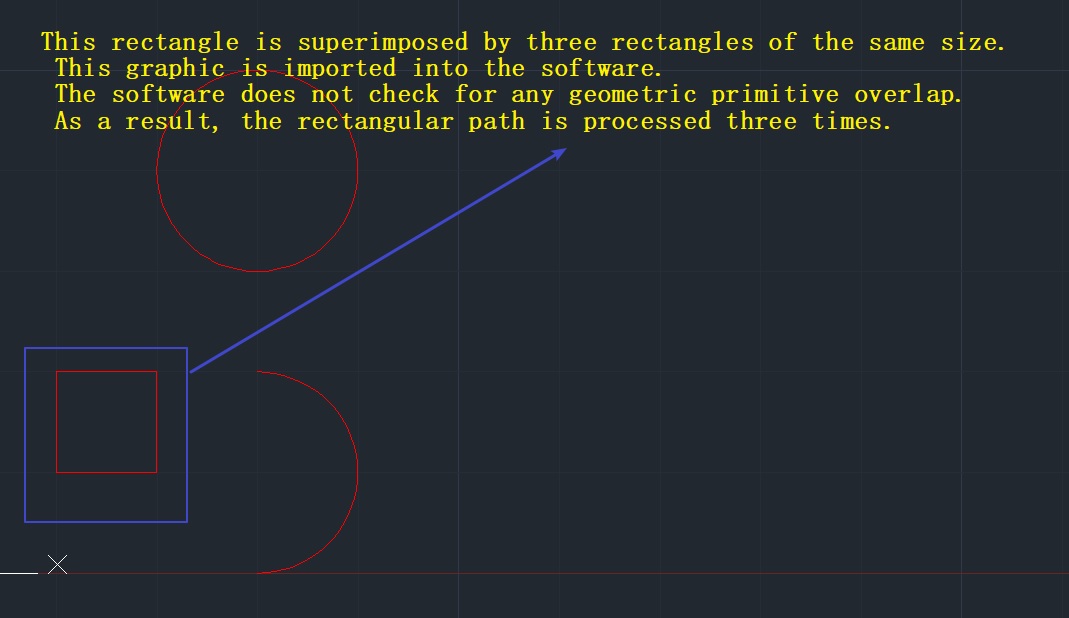

这个矩形是由三个相同大小的矩形叠加而成的。该图形被导入到软件中。该软件不检查任何几何图元重叠。结果，矩形路径被处理了三次。有时由于绘图原因，两个相同的几何图元重叠是很常见的。所以软件最好有设置是否自动删除重叠几何图元的功能。当存在重叠图元时，将dxf文件导入软件时，重叠图元应在显示区高亮显示，并弹出窗口告诉用户。此 dxf 文件中存在重叠图元。

测试1.zip

关于：7 / 8 它对我有用：

更改任何设置后不要忘记重新加载文件

测试弧.zip

无论我如何设置分段参数，生成的 Gcode 数量都没有任何变化。

22222.zip
test_dxf.zip

无论我如何设置分割参数，结果都是一样的

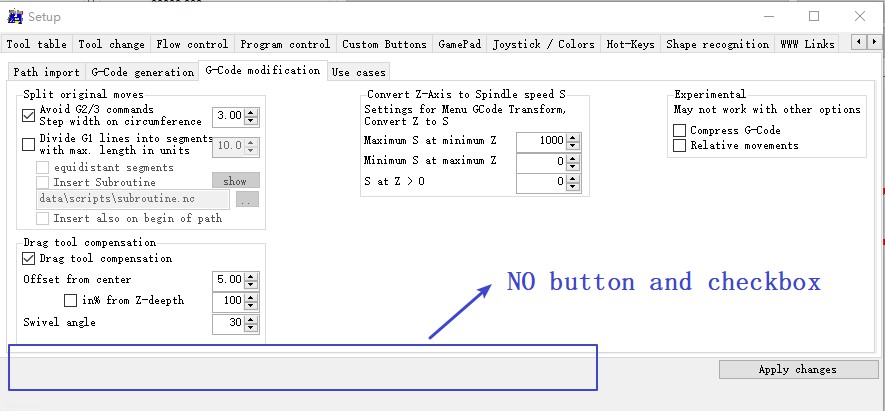

我下载了这两个文件，都测试过没有button和checkbox

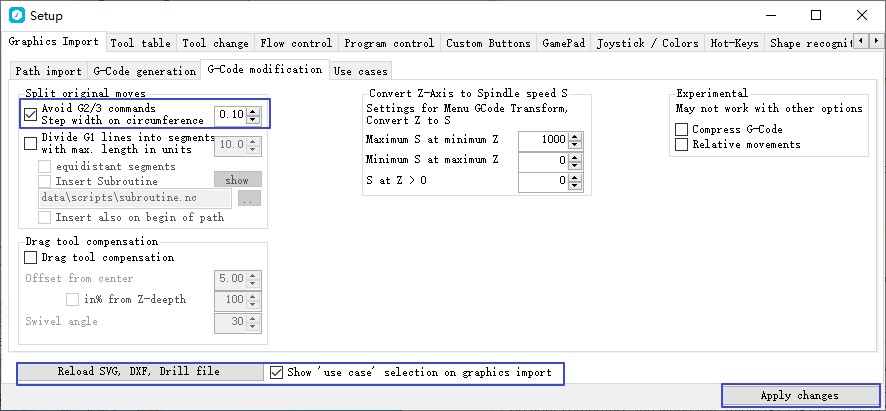

但是使用vs2019直接打开源码重新编译是不会有按钮和复选框的，必须操作如下：
需要在解决方案资源管理器中点击设置表单代码，显示设置界面表单，然后将鼠标放在表格的右下角。当光标变成斜向下45°的双箭头时，拖动到Form的右下方，然后用鼠标选中“读取SVG、DXF、Drill文件”按钮（即把光标移到控件左-click once）并勾选“Show use case selection on graphics import”复选框（即移动光标到Left-click on the control once），在菜单栏中选择“Generate”=>“Generate Solution”和全部重新生成一次，解决没有按钮和复选框的问题。

应该是窗户太小，遮不住。将窗口稍微大一点，重新调试

我下载了这两个文件

这意味着您使用了“GRBL-Plotter_1330_publish.zip”中的 exe 文件？按钮不见了？但是右侧的“应用”按钮在那里……
奇怪，我怎么检查这个？如果我将 GRBL-Plotter 切换为中文，按钮仍然存在。
也许这是控件的 Z-Order 的问题？

我也不是很明白，为什么按钮和复选框在拖动表单后会重新编译，具体原因我还在找。
55555 文件是一个.gif 文件。这个文件显示了我的整个操作。我只是打开设置窗口，拖了下面的表格。

如果可以，你可以用TeamView软件远程控制我的电脑。如果你有Microsoft Skype账号，你可以把你的账号发到我的邮箱，这样你就可以远程控制我的电脑，通过Skype软件给我发消息。

我将尝试将这些按钮设置在顶部（z 顺序）重新编译并上传 1.3.3.1_publish.zip – 可能在 5 小时后。

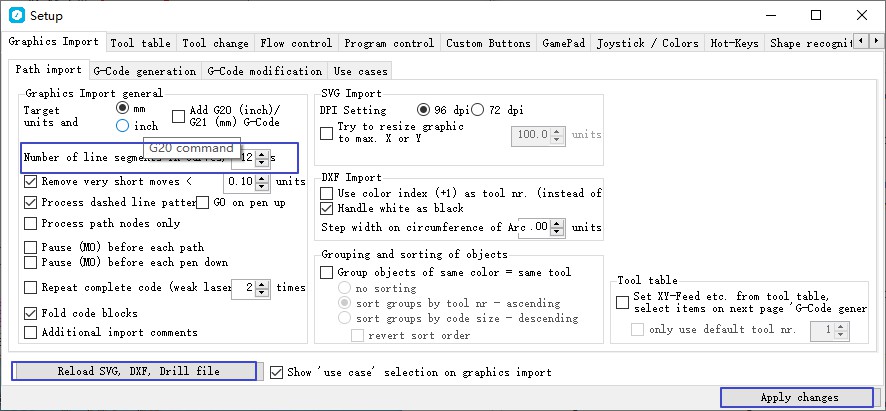

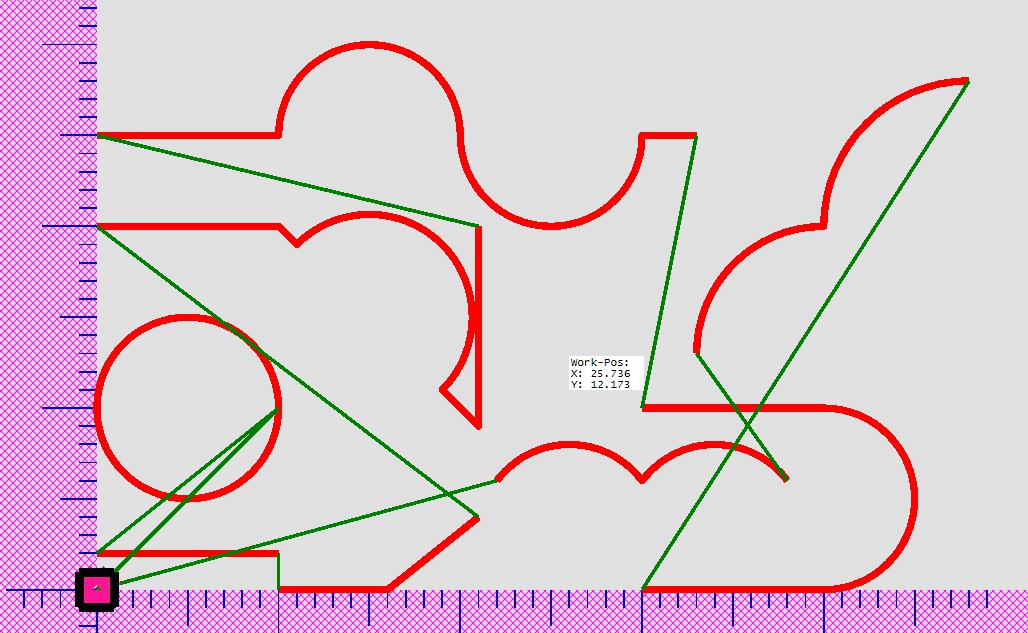

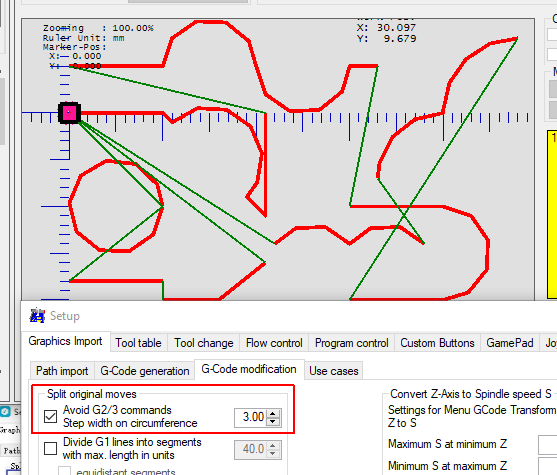

关于曲线和椭圆细分成小线段的设置参数不能生效的问题，看具体原因。我的操作过程在22222.zip文件中。下载此文件并解压得到 22222.gif。这个gif文件可以显示 在我整个操作过程中，“Avoid G2 / G3 commands Step width on circumferece”和“Number of line segments in curve”这两个参数无论我怎么设置，都没有带来任何变化。

您需要按“重新加载”，不要再次选择“用例”——这将覆盖之前在设置中所做的任何更改。在“Use-case”窗口中使用黄色按钮，在不改变的情况下继续……
这就是“Use-Case”的想法来重置任何“奇怪”的导入设置……

谢谢，我测试了一下，效果很好。你太棒了

抱歉造成混淆，我在这里开始常见问题解答：https ://github.com/svenhb/GRBL-Plotter/wiki#grbl-plotter

好的

问题已经解决
