评论
.jpg "关于未来增强长直线（G01）、长飞行（G00）、整圆（G02/G03）模拟过程的真实性。 #105"){kind=avatar}
作者
|
效果跟这个差不多，不过我没有做太多。如果大家有更好的idea，可以按照自己的想法进行编码。 |
.jpg "关于未来增强长直线（G01）、长飞行（G00）、整圆（G02/G03）模拟过程的真实性。 #105"){kind=avatar}
所有者
|
我已经为 G0 / G1 实施了中间步骤。 |
作者
|
好的， |
作者
|

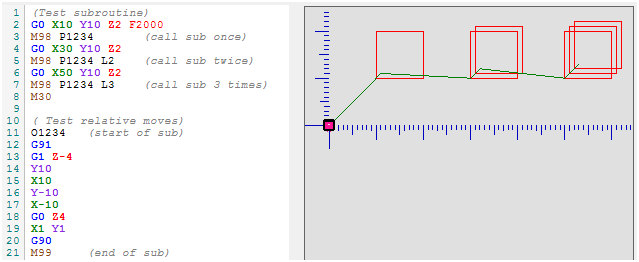

模拟路径时，能否正常模拟出子程序的路径，比如下面这个例子 图片生成的GCode和文字生成的GCode也能正常模拟吗？ |
作者
|

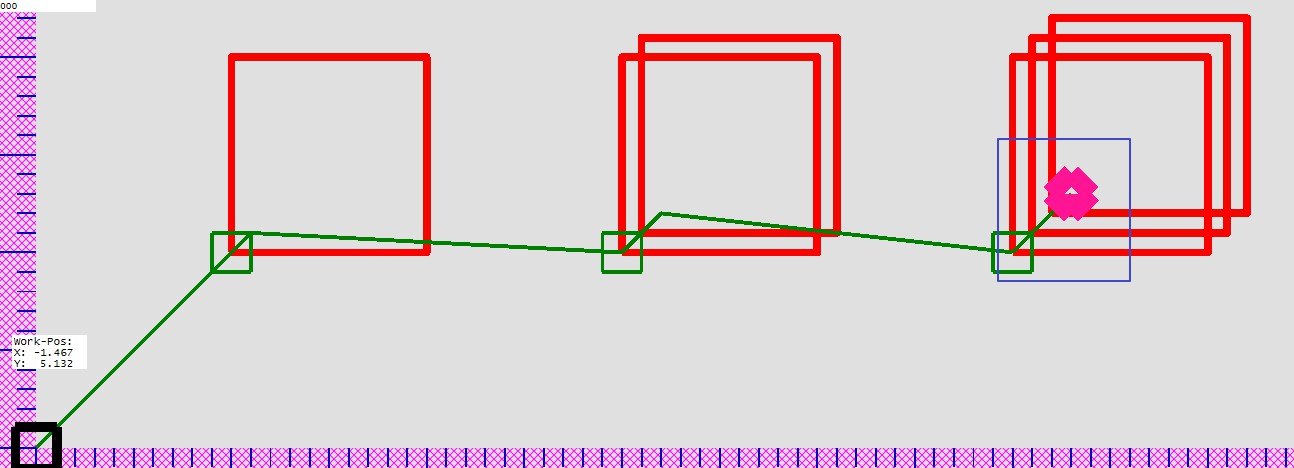

你的工作很棒而且运作良好。 dxf文件模拟G00 G01 G02 G03，效果很棒.ne，模拟完成后不会回到起点。 |
作者
|
|
所有者
|
谢谢， |
作者
|
很高兴收到你的来信。 |
作者
|
我知道在仿真的时候最好分别设置idle track和processing track的速度。一般空轨和加工轨的速度是不一样的。 |
所有者
|
我对 G0（固定）和 G1、2、3（给定进给率）使用不同的速度。
好的 |
关于未来增强长直线（G01）、长飞行（G00）、整圆（G02/G03）模拟过程的真实性。
我认为你可以把长直线，穿过空气，完成圆圈，把它们细分成小段，然后把细分的线保存到一个通用的集合中。当模拟开始时，可以根据从通用集中获取的小线段数据，每隔一个时间周期重新绘制点的位置。实际生成G代码时，整圆仍生成G02/G03对应的GCode。
