我不知道要实施什么。
我只想添加一些 footer-gcode 来控制轴“B”以在完成切割后转动纸卷。
您还可以用作第二个 grbl-controller 来控制纸卷：https ://github.com/svenhb/GRBL-Plotter/wiki#how-to-control-a-2nd-controller-with-grbl

实际上需要巨大的绘制区域。也许你可以切片 x 或 y 边。完成咬合后，再咬一口。绘图仪可以逐部分绘制。一幅幅画。一口一口。（对不起我的英语）谢谢。

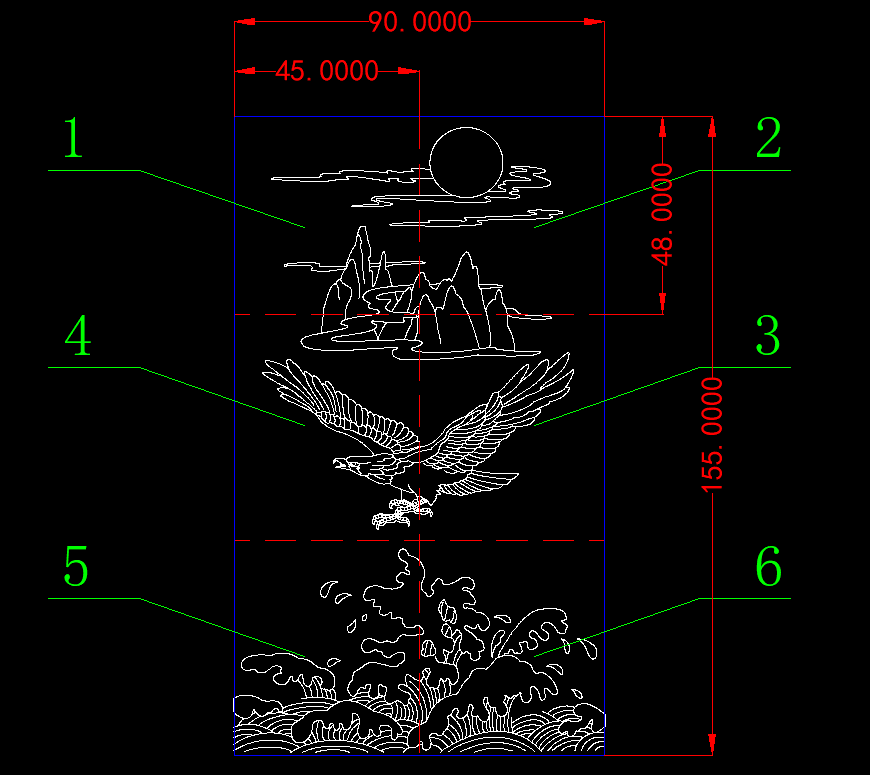

为了表达我的想法，我画了一个示意图来表达，下面是文字说明。
如果有一张90*155的图需要绘制，但是机器最大工作范围是45*48，将待处理的文件导入软件后，软件会根据需要自动划分待处理的运动区域图片文件的大小和设置的机器加工范围。6份，然后生成对应的6份GCode（我用图中红色虚线模拟软件划分的6份）。如果先加工区域1，则加工完成后机器夹具轴自动沿X方向移动+45（没有夹具轴的用户手动移动），然后加工区域2。区域2加工完成后，机床夹具轴自动沿Y方向移动-48（没有夹具轴的用户手动移动），然后加工区域3。
我觉得这样我可以用一个小的工作区域解决大幅面的绘图工作。如果有更好的解决方案，我喜欢一起交流，共同解决问题。

https://www.youtube.com/watch?v=jMF-TktGB-8

我被想象成这台机器。

剪切是剪切图形元素的“神奇”过程。
剪裁只对线段很简单，所以在生成部分图形之前，我会将所有的圆和弧转换为线——比方说“瓷砖”。

检查新版本中的新平铺选项

剪辑功能有问题。下面是用于我的设置和测试的 dxf 文件以及错误的屏幕截图。

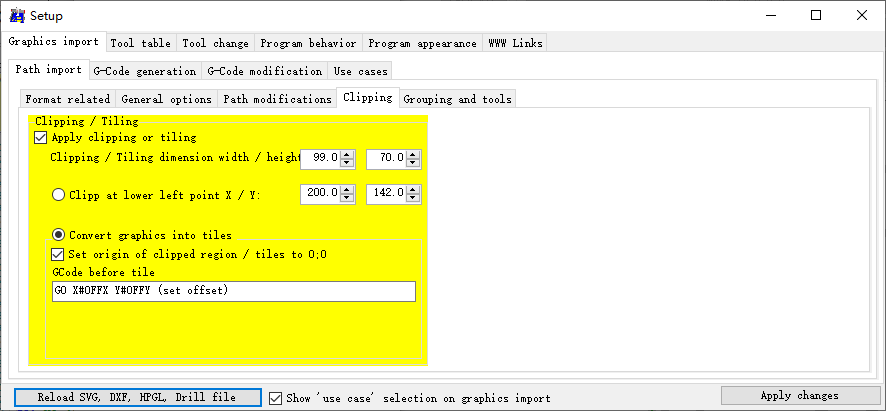

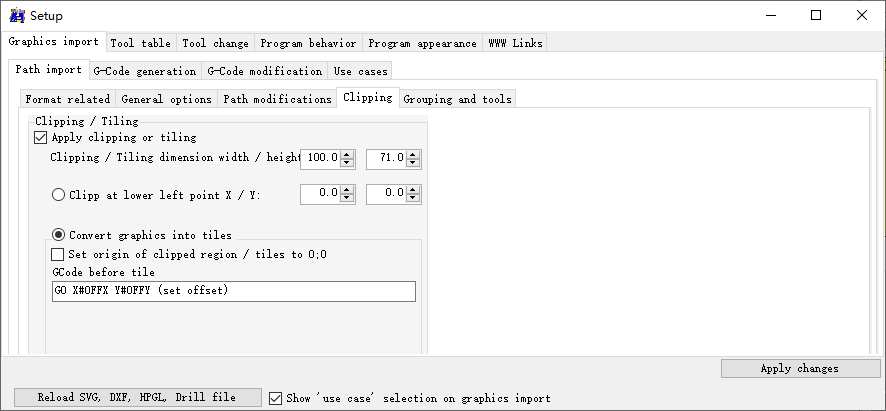

设置

错误表格

测试dxf文件
test.zip

我知道错误的原因。dxf中几何图元占用的最大面积为297×210。我划分的时候，我划分的距离是X方向100，Y方向71。因为100×3=300>297，71×3=213>210。所以软件出了问题。
我认为当用户设置不正确的拆分间距时，弹出窗口应该提示用户一些信息。或者如果你有更好的避免错误的方法，你可以按照自己的想法去做。

我用来测试的文件是test.zip，上面评论里已经上传了。

正确设置拆分间距后，软件现在可以运行了。

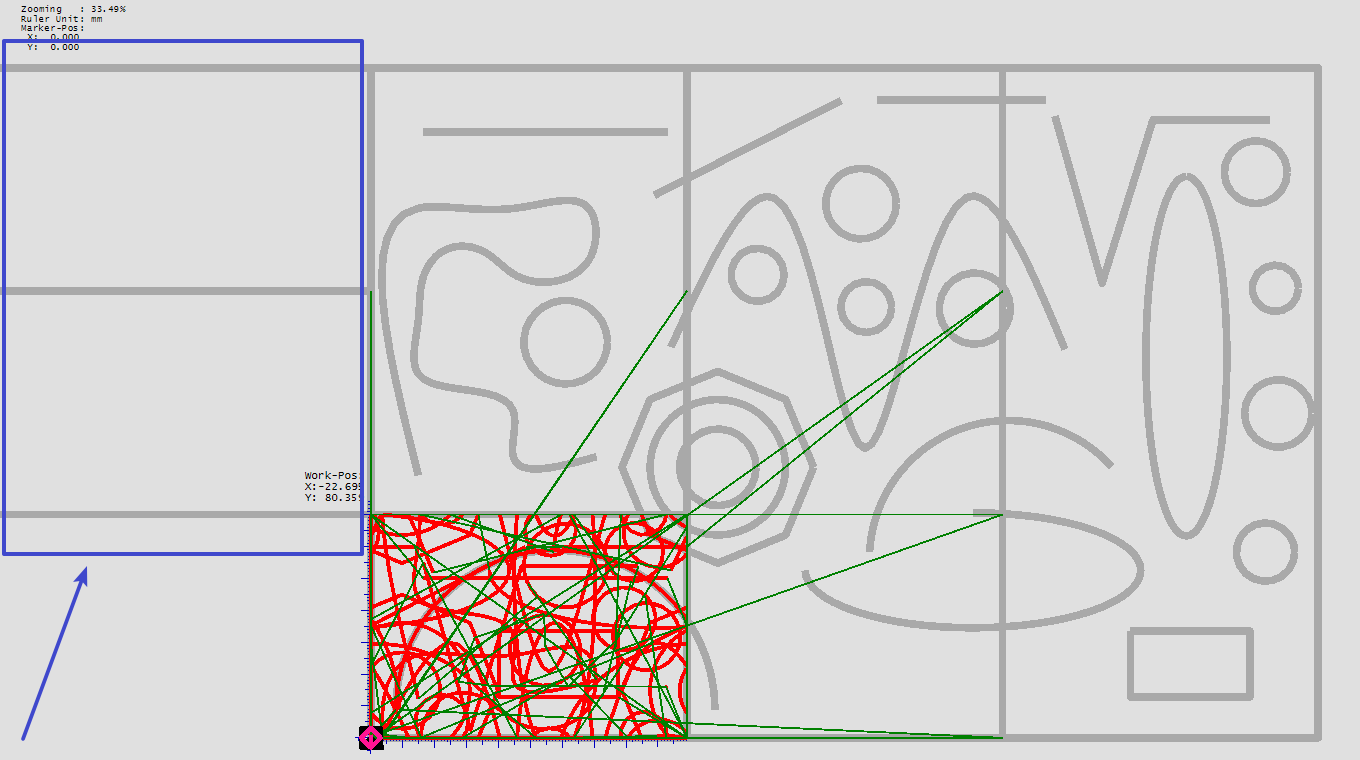

但是截图（image.png）中的蓝色区域会有直线。我不知道这些直线代表什么。

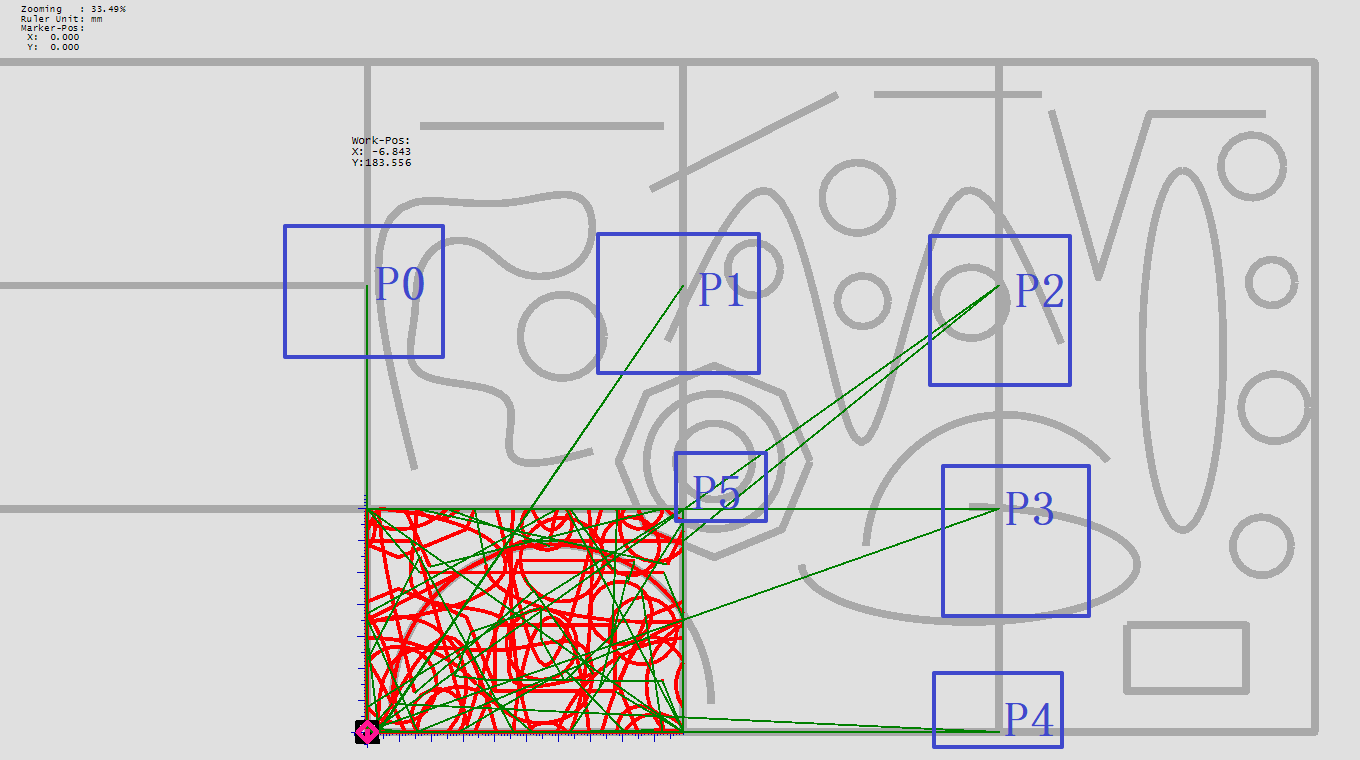

不明白为什么软件会移动到P0、P1、P2、P3、P4、P5这几个位置？gif动图展示了软件模拟的过程。我在屏幕截图 (image10.png) 中用蓝色框选择了这些位置。

这是因为“Gcode before tile”。一些你需要如何移动你的纸来绘制下一个瓷砖。我应该使用其他轴名称…
灰色的水平线和垂直线应该显示瓷砖栅格 – 在您的示例中不起作用;-(

你的分析非常正确，我同意你的观点。
你需要如何移动你的纸来绘制下一个瓷砖，有些设备使用 X 和 Y 轴移动，有些设备使用气缸移动，有些设备使用第 4 轴和第 5 轴……，我认为使用的机械机构实现这个动作可以让用户根据自己的装备来决定。如果他用气缸移动，他可以在前一个代码块和下一个代码块之间插入M代码。如果他的设备是 axis 允许他定义使用哪些轴名称来移动。

我的想法是使用第二个 Grbl 控制器来移动一卷纸（收银机中的一张小纸）作为一个真实的例子，但直到现在我还没有时间构建机制。
https://github.com/svenhb/GRBL-Plotter/wiki#how-to-control-a-2nd-controller-with-grbl

检查新版本的固定切割线

不能使用V1.5.0.2版本的软件裁剪功能。启用切割功能后，打开dxf文件会报错。

#132的实现中存在错误，
请检查新版本

V1.5.0.3版本软件切割功能切割线显示正常，解决了因用户设置切割距离错误导致软件无法使用的问题。

好的，所以实施似乎有效。问题可以关闭
