dxf2gcode显示的数字在层的前面，后面是图元在层中的顺序。 下图是 4 层 dxf 文件的屏幕截图。 用于测试 |
.jpg "增加分拣号显示，并标注加工方向 #132"){kind=avatar}
|
检查新版本以在笔起路径中简单显示路径方向和 id |
|
V1.5.0.2版本的软件出现了一些错误。我用V1.5.0.2版本的软件打开test2.zip文件，解压后得到的dxf文件有错误。一些图元的痕迹没有显示出来。使用V1.5.0.1版本的软件没有这个问题 下面的截图image1是软件版本V1.5.0.2的截图 image2为软件版本V1.5.0.1的截图 测试dxf文件 |
|
#132的实现中存在错误， |
|
软件版本V1.5.0.3修复了软件版本V1.5.0.3中部分几何图元无法显示的问题。 现在我还有一个问题，就是第一个点的箭头没有显示出来。这是因为其他原因吗？ 建议：是否可以在设置页面中将“显示/隐藏箭头”和“显示/隐藏数字”和“显示/隐藏空转轨迹”做成三个选项用户选择启用哪个选项，相应的项目显示在轨迹显示界面。 如果用户在设置中启用“显示/隐藏箭头”和“显示/隐藏数字”和“显示/隐藏空闲轨迹”，软件界面将显示空闲轨迹+箭头+方向，切换键盘上的空格键在同时显示和隐藏空转轨迹+箭头+方向。 如果用户在设置中禁用“显示/隐藏箭头”和“禁用显示/隐藏数字”功能，同时启用“显示空闲轨迹”功能，则软件界面显示空闲轨迹，显示和隐藏切换空格键时的 Idle Track 。 这对于不同的用户来说会非常方便。因为当几何图元较多时，同时显示空转轨迹+箭头+方向，软件显示界面会比较乱。但有时箭头和数字方便用户判断轨迹排序结果和处理方向。 |
|

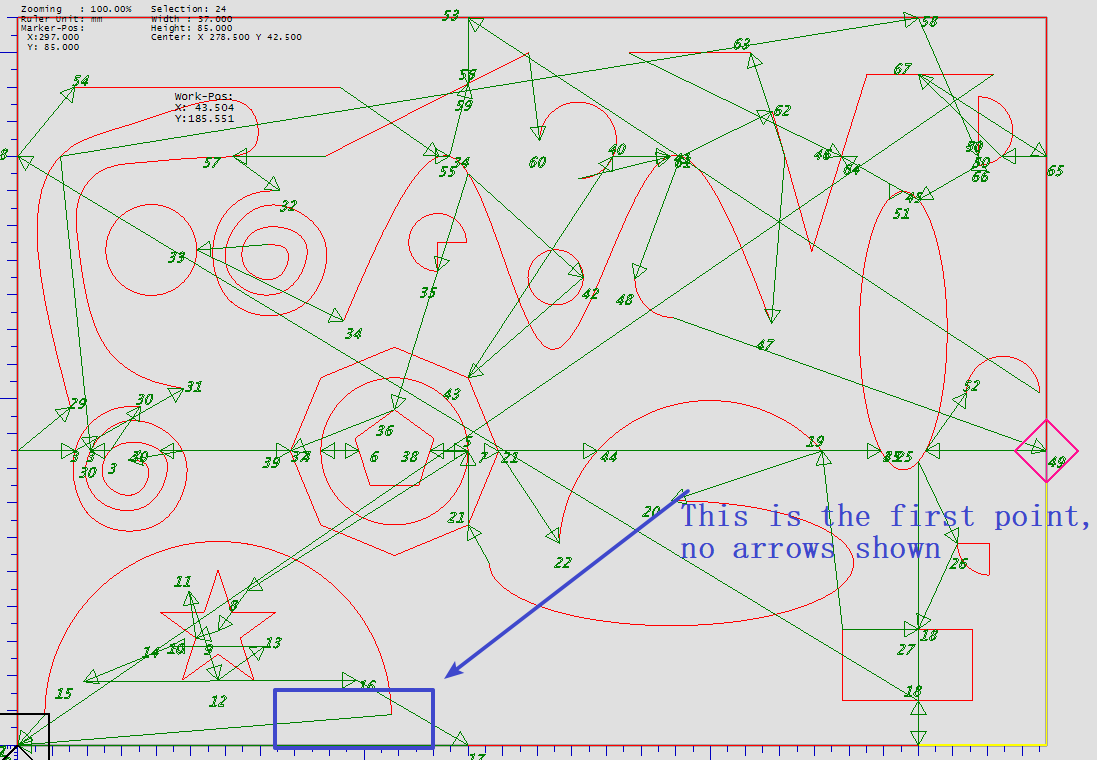

第一个加工轨迹上没有显示箭头和数字的原因是因为第一个加工轨迹的起点和原点重合？ |
|
奇怪，我测试过的所有图形，都会显示第一个数字和箭头… |
|
这是我用来测试 |
|
第一个数字在位置 0 开始和结束；0 – 很难看到： |
|
没错，第一个数字可以显示，但是第一个箭头不行。 |
|
嗨 svenhb

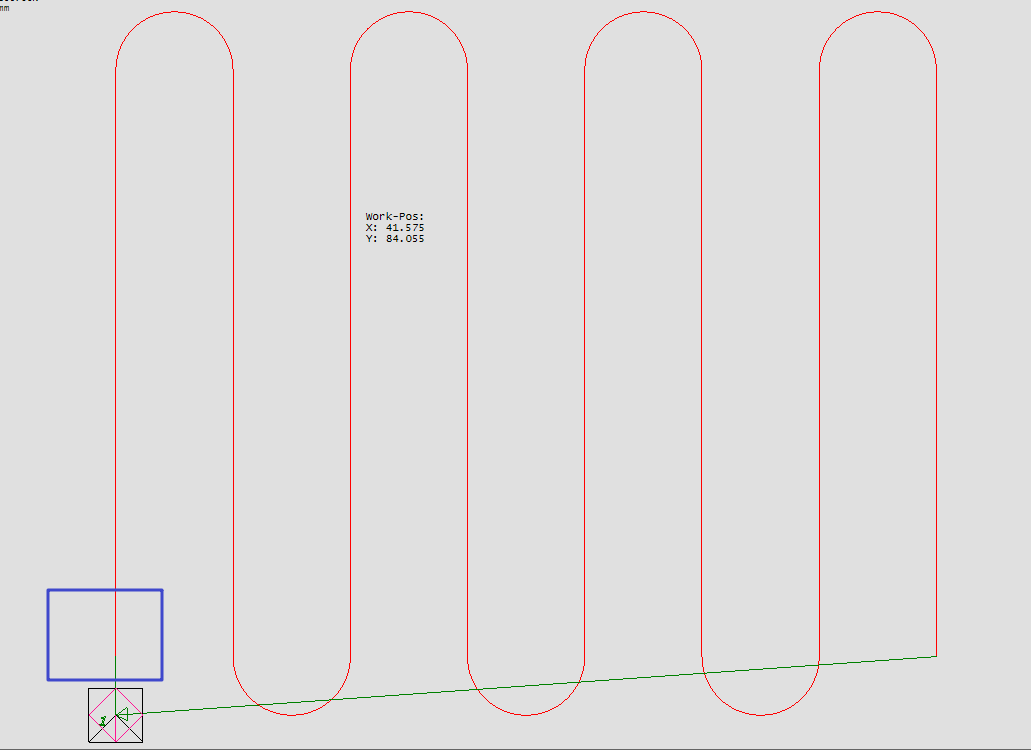

3.下面的gif中显示了两个箭头。会不会是一个箭头代表起点，另一个箭头代表终点？如果是一个代表起点的箭头，另一个代表终点的箭头，那么这两个箭头不应该相互接触。正如您在 gif 中看到的，当显示两个箭头时，它们的位置是接触的。但有时是两个箭头，有时是另一个。数字 1 有时出现两次，有时只出现一次。 我测试的软件版本是v1.5.0.3 gif10是多次读取同一个svg文件的录屏。
gif11是多次读取同一个dxf文件的屏幕记录。
测试dxf文件 第一个箭头不显示 测试文件2013.zip |
|
可以在设置中切换： |
|
谢谢， |
|
显示和隐藏箭头和数字的锣非常容易使用。 |
dxf2gcode软件会为每个轨道添加一个排序数字显示，并标记加工方向。我觉得很好。未来版本的绘图仪软件会增加什么类型的功能吗？如果要添加，可以把表示排序顺序的数字和表示处理方向的箭头做成可选的，这样用户就可以决定是显示还是隐藏。

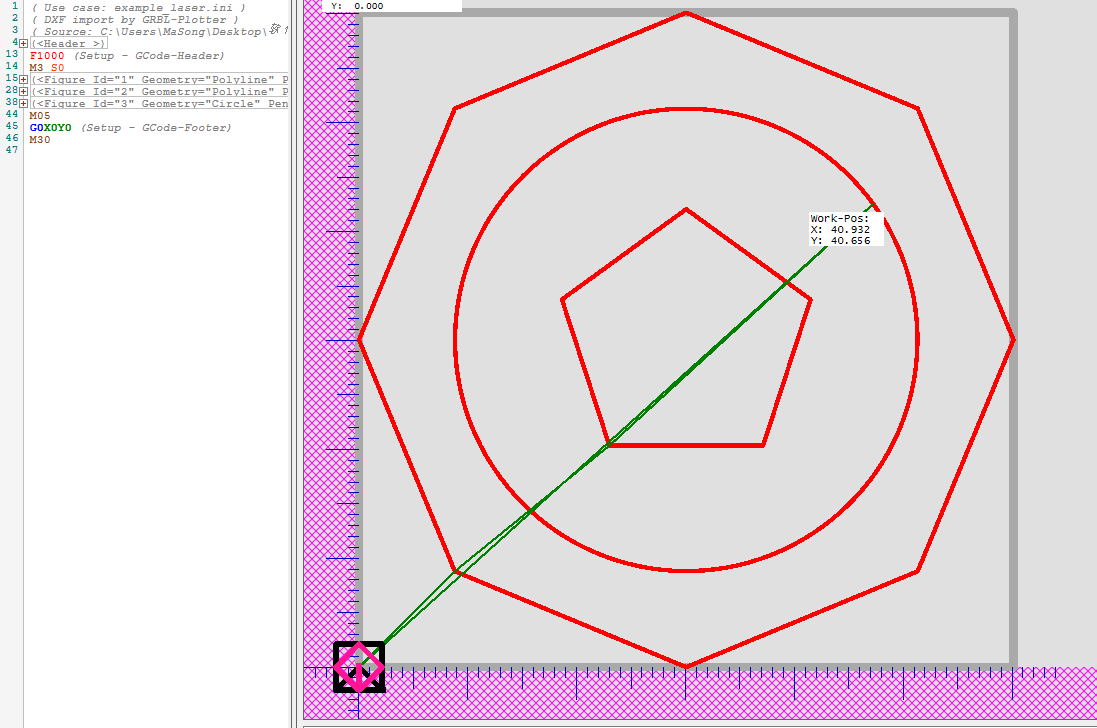

下面截图是dxf2gcode中的显示方式
