评论
.png "生成的顺时针圆弧不是G02而是G03（我关闭了按最短路径排序的功能），生成的圆弧x坐标不正确。 #135"){kind=avatar}
所有者
|

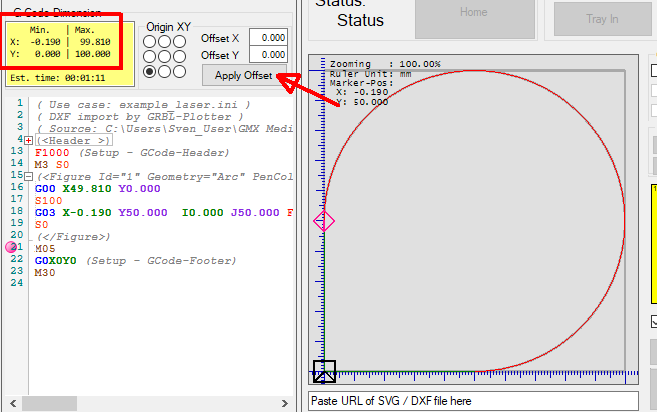

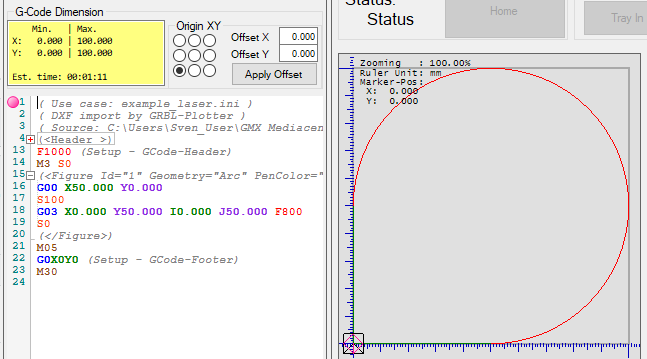

有一个offset（不知道为什么），去掉offset的时候就ok了。 偏移量已删除： |
所有者
|
应该在 1.5.0.1 中修复 |
.png "生成的顺时针圆弧不是G02而是G03（我关闭了按最短路径排序的功能），生成的圆弧x坐标不正确。 #135"){kind=avatar}
作者
|
取消使用“按最短连接排序对象”功能。绘图仪软件是按照dxf的绘图顺序排序的吗？arc2 我是顺时针方向画的。如果是绘图软件，它会根据我的绘图方向生成GCode。那么这个GCode应该生成G02，但是现在绘图仪软件生成的GCode是G03。 |
连枣子 改了标题 作者
|
还是非常感谢，现在arc生成的GCode的坐标值是正确的。 |
所有者
|
感谢您的测试 |
我发现一个奇怪的现象
我在dxf文件中只画了一个圆弧1（方向：逆时针，圆心角270度，起点坐标（50, 0），圆心坐标（50, 50），终点坐标（0, 50） )
with
Arc 2 (顺时针_圆心角270度_起点(50, 100)_圆心(100, 100)_终点(100, 50))。
用绘图仪软件打开包含arc 1的dxf文件，生成的GCode为
G03 X-0.190 Y50.000 I0.000 J50.000 F800
为什么X坐标不是X0.000而是X-0.190？测试时，我在绘图仪软件的设置中取消了按最短路径排序。
dxf2gcode生成的GCode如下。我认为 dxf2Gcode 生成的坐标是正确的。
G03 X 0.000 Y 50.000 I 0.000 J 50.000
测试dxf文件
arc1逆时针_圆心角270度_起点(0,50)_圆心(50,50)_终点(50,0).zip
当我用绘图仪软件打开包含arc 2的dxf文件时，生成的GCode是
G03 X50.000 Y100.000 I0.000 J50.000 F800
顺时针方向的arc不应该生成G02吗？测试的时候，在绘图仪软件的设置里，我取消了按最短路径排序，取消了偏移到（0,0）点。
测试dxf文件
arc2顺时针_圆心角270度_起点(50, 100)_圆心(100, 100)_终点(100, 50).zip
