> 推推 > 添加示例允许用户自定义生成的GCode格式 #141

添加示例允许用户自定义生成的GCode格式 #141

推推 grbl 3年前 (2023-02-09) 430次浏览

关闭

连枣子开了这个issue 2020 年 8 月 7 日 · 5 条评论

莲枣子 评论了 2020 年 8 月 7 日 •

我今天发现了一个问题。我用绘图仪软件把dxf文件转成GCode文件，然后让激光设备读取GCode运行，但是设备报错。经过我的检查，我发现一行GCode后面没有空格。我知道绘图仪软件生成的GCode后面会自动加一个空格。这个错误可能是在绘图仪软件外手动修改GCode删除行尾空格引起的。但是，人们很难判断每行后面是否有空格。

基于以上考虑，我有以下想法

所以想知道绘图仪软件在生成GCode的时候能不能做TextBox控件。如果我在这个TextBox控件中填入一个分号（;），那么生成的每一行GCode后面都会有一个分号。（这个设置项是可选的）
我希望能够在绘图仪软件生成 GCode 时制作一个 TextBox 控件。如果我填写“M10；G04 T50；” 在这个 TextBox 控件中，我可以在 G00 和 G01/G02/G03 之间插入“M10；G04 T50；”。（这个设置项是可选的）
我希望能够在绘图仪软件生成 GCode 时制作一个 TextBox 控件。如果我填写“M30；G04 T20；” 在这个 TextBox 控件中，我可以将它插入 G01/G02/G03 和 G00“M30；G04 T20；”之间。（这个设置项是可选的）

这样方便用户生成符合自己的GCode格式。据我所知，绘图仪软件现在允许用户自定义GCode的页眉和页脚，这很棒。

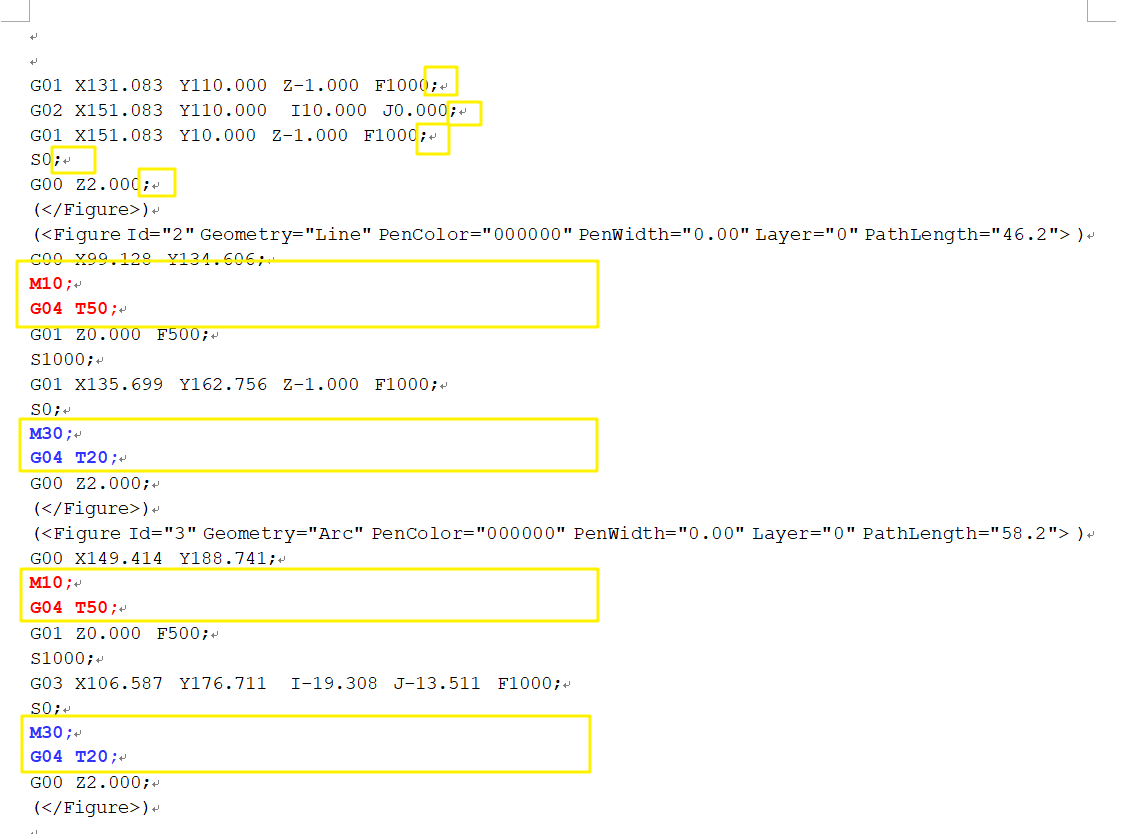

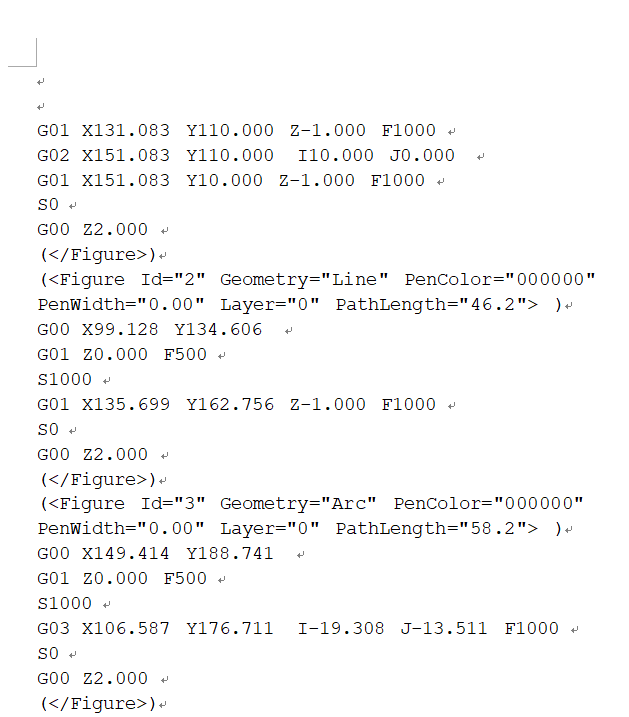

为了说明我的想法，我做了两张图来说明，image1是用户没有设置GGcode格式的绘图软件生成的GCode样式。image2是用户设置一些符合自己要求的条件后，绘图仪软件生成的GCode格式。



连枣子补充道增强标签 2020 年 8 月 7 日

所有者

svenhb 评论了 2020 年 8 月 10 日

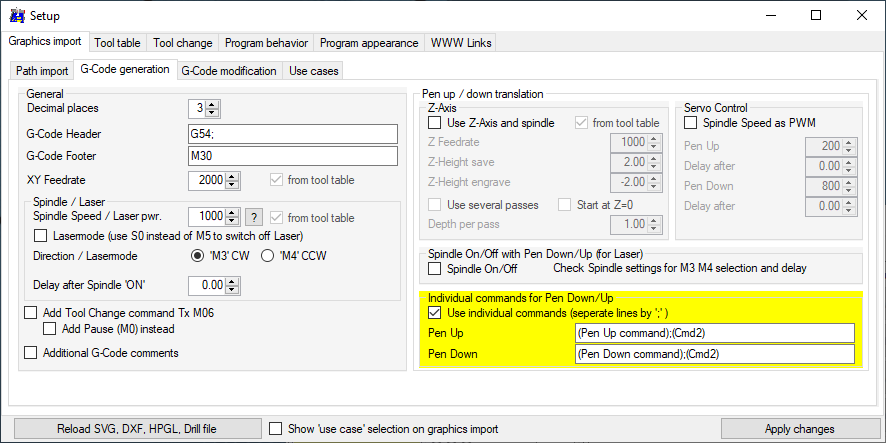

对于 2) 和 3)，单独的 Pen up/down 命令应该有效：

作者

莲枣子 评论了 2020 年 8 月 11 日

谢谢
对于2和3，我按照你说的方法进行了测试，测试结果完全符合我的要求

svenhb 添加了固定 – 需要检查标签 2020 年 8 月 16 日

所有者

svenhb 评论了 2020 年 8 月 16 日

现在 1) 也已实施 – 如果它有用，我不会。也许在G代码转换后个别行结束消失了……

作者

莲枣子 评论了 2020 年 8 月 16 日

启用“在行尾应用文本”功能后，下一个版本的绘图仪软件是否可以在每行GCode后添加相同的符号？我有一个好主意，就是在GCode导出保存的时候调用一个方法给GCode的每一行添加符号。这样可能会解决部分CGode行后面有符号，部分CGode行后面没有终止符的问题，因为为了最大限度的避免其他问题，保存的时候只需要遍历每一行即可（有注释的行是ignored) GCode 然后在行尾添加一个符号。保存的 GCode 会在每行末尾添加一个符号。

所有者

svenhb 评论了 2020 年 11 月 22 日

功能实现

svenhb已完成关闭 2020 年 11 月 22 日
