您可以使用高度图选项（菜单工件 – 表面扫描/高度图）：

1. 您可以选择测量机床床身的地图并将其应用于您的工作人员，或者
2. 您自己创建地图并将其加载到表面扫描对话框中。
   高度图文件如下所示（MaxX/Y = 以毫米为单位的尺寸，SizeX/Y = 点数）：

<?xml version="1.0" encoding="utf-8"?>
<heightmap MinX="0" MinY="0" MaxX="100" MaxY="100" SizeX="2" SizeY="2">
  <point X="0" Y="0">0</point>
  <point X="0" Y="1">0</point>
  <point X="1" Y="0">-1</point>
  <point X="1" Y="1">-1</point>
</heightmap>

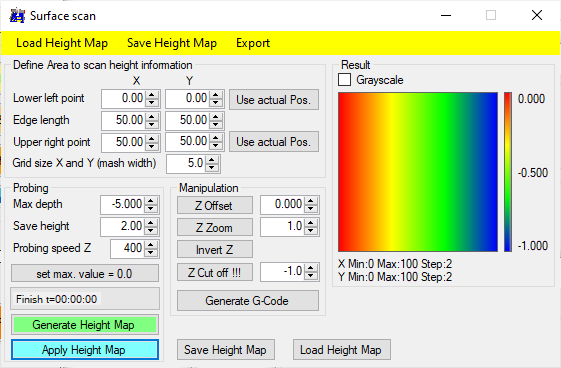

结果为（只看颜色图并使用蓝色按钮）：

唯一的问题：高度图绑定到工作坐标 0;0 而不是机器坐标。

是的。我已经使用了高度图，但如果你能实施我上面提出的解决方案，它会让所有自制 CNC 人员的生活更轻松。我很乐意在未来的版本中看到这一点。
问候。

你写的“机器是精灵型机器后我无法修复机器上的这种高度差异”
“精灵型机器”是什么意思，你有图片吗？

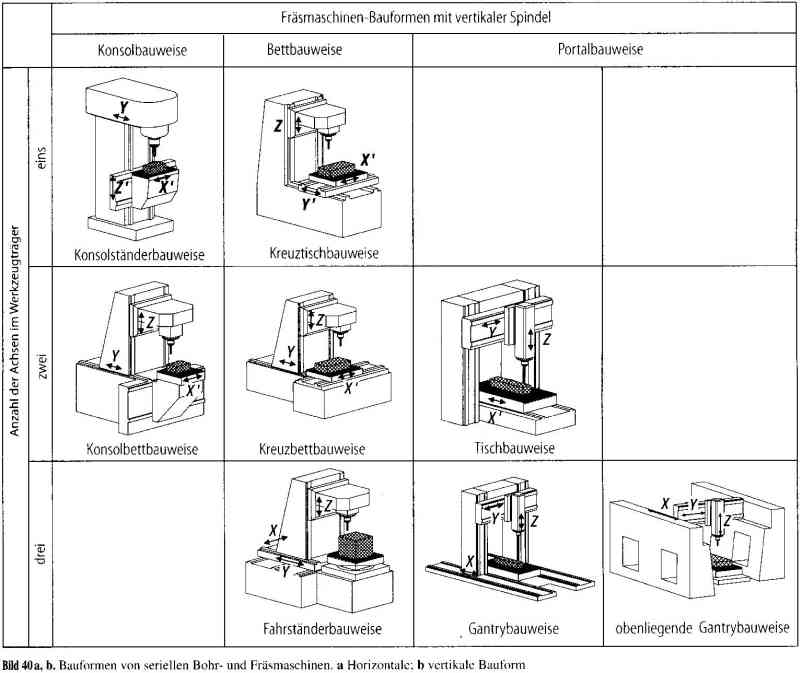

当然。也许你知道 grblgru？开发人员将这些 CNC 类型用于他的 Gcode 创建。类型描述了工件与机器轴之间的关系。例如工件固定，Z轴固定，co。
Spritetyp 机器的工件位于 y 轴上，z 轴安装在 x 轴上。

我只知道德语的措辞…

啊好吧。
贾。Ich kenn nur die Typen auf Englisch。Hab im Studium auch nur die englischen Begriffe gehabt, aber das scheint das selbe zu sein。在 dem Fall Tischbauweise 中。
Danke für deine Arbeit。
Hab nachdem ich nun auch selbst ohne Gegenleistung Software anzubieten hab ich mehr Respekt vor deiner Leistung。
维伦·丹克。塞尔酷！

使用废板可能更容易，在那里你用固定的 Z 值铣掉表面 – 然后表面平行于你的 XY 机械，你可以将你的工件固定在上面。其他 CNC 用户就是这样做的……

我现在就是这样。当我打开请求时没有考虑它。
