核心XY机器 #199

推推 grbl 3年前 (2023-02-09) 311次浏览
关闭
kptjrn 打开了这个问题 2021 年 5 月 2 日 · 6条评论
关闭

核心XY机器#199

kptjrn 打开了这个问题 2021 年 5 月 2 日 · 6条评论

评论

核心XY机器 #199

描述您想要的解决方案
清晰简洁地描述您想要发生的事情。

Describe alternatives you’ve considered
对您考虑 过的任何替代解决方案或功能的清晰简洁的描述。

附加上下文
在此处添加有关功能请求的任何其他上下文或屏幕截图。
核心XY机器 #199 kptjrn 添加了 增强 标签 2021 年 5 月 2 日
核心XY机器 #199 kptjrn 改了标题 嗨，感谢您提供了一个有趣的软件:) 核心XY机器 2021 年 5 月 2 日
核心XY机器 #199
作者

您好，感谢您提供了一个有趣的软件 :)

我以前使用 Inkscape Gcode-tools 来运行我的 DIY 绘图仪，但似乎不再支持它了。
你的 GRBL-Plotter 看起来很有前途，但我似乎无法正确连接我的绘图仪和软件。
我自己上传了 GRBL 固件（而不是通过 Xloader），因为我需要更改一些设置才能运行 Core XY 机器。
这可能是问题所在吗？

使用 GRBP-Plotter 1.5.8.0
我可以连接但无法移动或控制机器。
使用 UGS（通用 Gcode 发送器）进行测试，移动没有问题
此外，还有一个红色警报按钮，我无法删除，并从“COM CNC”获取：

[CTRL-X] reset
Form 连接后会缩小

  • RESET
    < Grbl 1.1h [‘$’求助]
  • 版本 1.x
  • 读取 grbl 设置，隐藏来自“$$”、“$#”的响应
  • 假设缓冲区大小为 127 字节
    <Alarm|MPos:0.000,0.000,0.000|FS:0,0|Pn:RHS>
    <Alarm|MPos:0.000,0.000,0.000|FS:0,0|Pn:RHS>
    <Alarm |MPos:0.000,0.000,0.000|FS:0,0|Pn:RHS>
    <报警|MPos:0.000,0.000,0.000|FS:0,0|Pn:RHS>
    <报警|MPos:0.000,0.000,0.000 |FS:0,0|Pn:RHS>
    <报警|MPos:0.000,0.000,0.000|FS:0,0|Pn:RHS>
    <报警|MPos:0.000,0.000,0.000|FS:0,0|Pn :RHS>
    <报警|MPos:0.000,0.000,0.000|FS:0,0|Pn:RHS|WCO:-840.000,-670.000,6.000>
    <报警|MPos:0.000,0.000,0.000|FS:0,0 |Pn:RHS|Ov:100,100,100>

任何帮助将不胜感激 :-D
Best, Jørn
核心XY机器 #199
所有者

到目前为止，我没有 coreXY 机器，但原则上 grbl 应该与 GBRL-Plotter 一起工作…
关于警报 – 我发现了一个错误：$X 取消警报不会被发送，我修复了这个.. ..
请检查更新：https ://github.com/svenhb/GRBL-Plotter/blob/master/GRBL-Plotter_1581_publish.zip

如果你能展示你的 coreXY Hex 文件就好了……
另一个用户对 v 0.9 有问题：#195
核心XY机器 #199
作者
kptjrn 评论了 2021 年 5 月 2 日 •

编辑

谢谢斯文，效果很好:)

我附上了我使用的十六进制文件，并通过使用 Xloader 上传它进行了验证，一切似乎都很好。我还附上了对我的系统进行修改的 GRBL 文件：

– 更改 config.h 以运行 Core XY
– 更改 defaults.h 以适合我的机器（所有你可以在 GRBL-Plotter 中使用“$ = ??”更改的东西）

Core XY 设置仍然存在问题，它不会让您将 Z 轴归位。这有点烦人，但我可以忍受。（这个跟你的软件没关系，是个GRBL的东西）

如果您在常规 XY 绘图仪上运行附加固件，您会遇到一些非常不稳定的行为，机器沿对角线而不是直线移动。

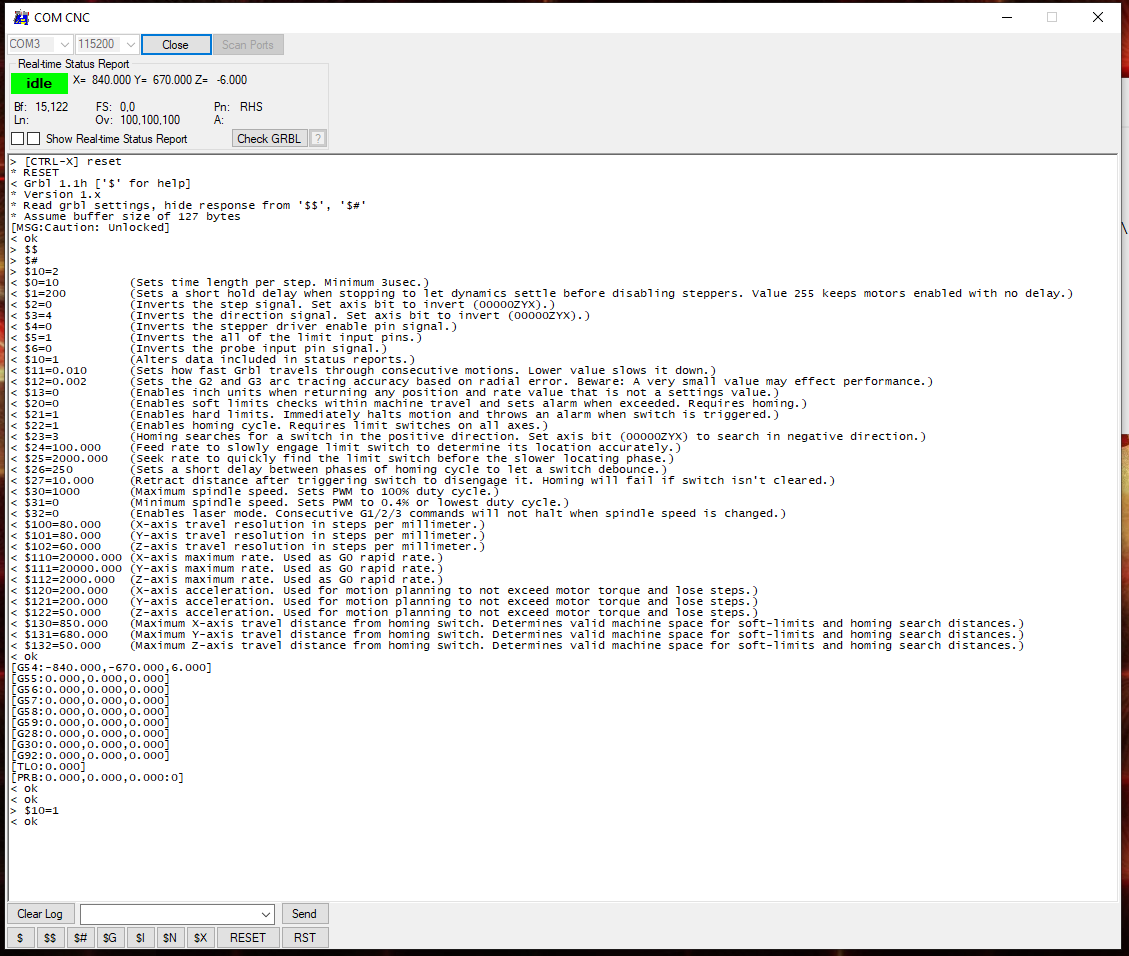

png 只是为了表明，我现在从 arduino 取回数据，现在警报已关闭。

我希望它有一些用处:)

—
顺便说一句，我在运行安装程序时收到此错误消息（但它似乎没有任何影响？）：

“Fehler beim Herunterladen der folgenden 资源：http:
//go.microsoft.com/fwlink/ ?linkid=164199&clcid=0x411 ”

数据：2021-05-02 13:28:51

我们在“C:\Users\KPTJRN~1\AppData\Local\Temp\VSD6317.tmp\install.log”下的 Setup-Protokolldatei 中找到了一些信息。
“

核心XY机器 #199

grblUpload.ino.zip

grbl-1.1h.20190825.zip
核心XY机器 #199 kptjrn 提到了这个问题 2021 年 5 月 2 日
关闭
核心XY机器 #199
所有者

感谢反馈，
关于安装错误：也许你可以显示提到的日志文件：C:\Users\KPTJRN~1\AppData\Local\Temp\VSD6317.tmp\install.log
核心XY机器 #199
作者

当然，它在这里

安装日志

并感谢您的帮助 :)
核心XY机器 #199
所有者

似乎丢失了一些 DOT.NET 文件，安装工具试图下载它们：

Downloading files to "C:\Users\KPTJRN~1\AppData\Local\Temp\VSD6317.tmp\"
(2021-05-02 13:28:48) Downloading 'DotNetFX40KB2468871\dotNetFx40LP_Full_x86_x64de.exe' from 'http://go.microsoft.com/fwlink/?linkid=164199&clcid=0x411' to 'C:\Users\KPTJRN~1\AppData\Local\Temp\VSD6317.tmp\'
Download completed at 2021-05-02 13:28:51
Downloading failed with HRESULT=-2146697210

也许 Windows 会尝试在下一次更新时获取文件？
感谢您的反馈！
