你能在这里上传你的dxf吗？
可能你使用了奇怪的导入选项？
您可以增加标记的属性

我现在找到了你的例子，是的，样条曲线有问题……
我使用 LibreCad，从来没有遇到过这样的问题。

很奇怪的dxf文件：

• LibreCad 可以显示它，但不能真正使用
• inkscape无法导入（我用这个算法导入样条）

我想我无法修复它 – 您应该尽量避免在 Illustrator CC 2018 中使用样条线

嗨，斯文！
也是一个 dxf 连接问题。它支持导入 Z 值还是我的文件有问题？每当我尝试使用不带 Z 值的 dxf 导入的不同方式时。
简单的折线示例。
testpanckake_dxf.txt

不，我不从 DXF 文件中读取 Z 信息。
在 LibreCad 中，我只看到我们示例中的一行……

你好，
我想跳到这个问题而不是创建一个新问题，因为我遇到了一个看起来相似的问题。

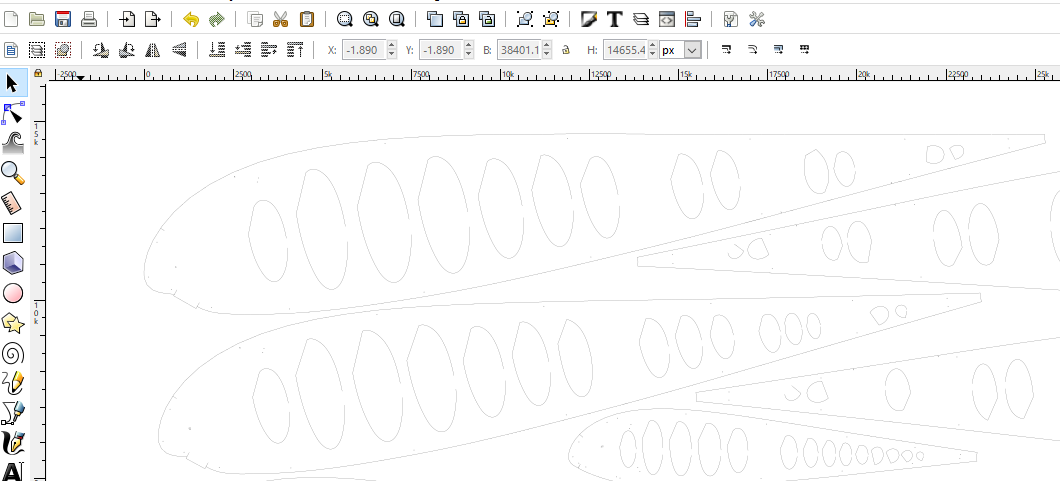

有人给我发了一个看起来像这样的 dxf 文件：
B+v3 27g inter.pdf

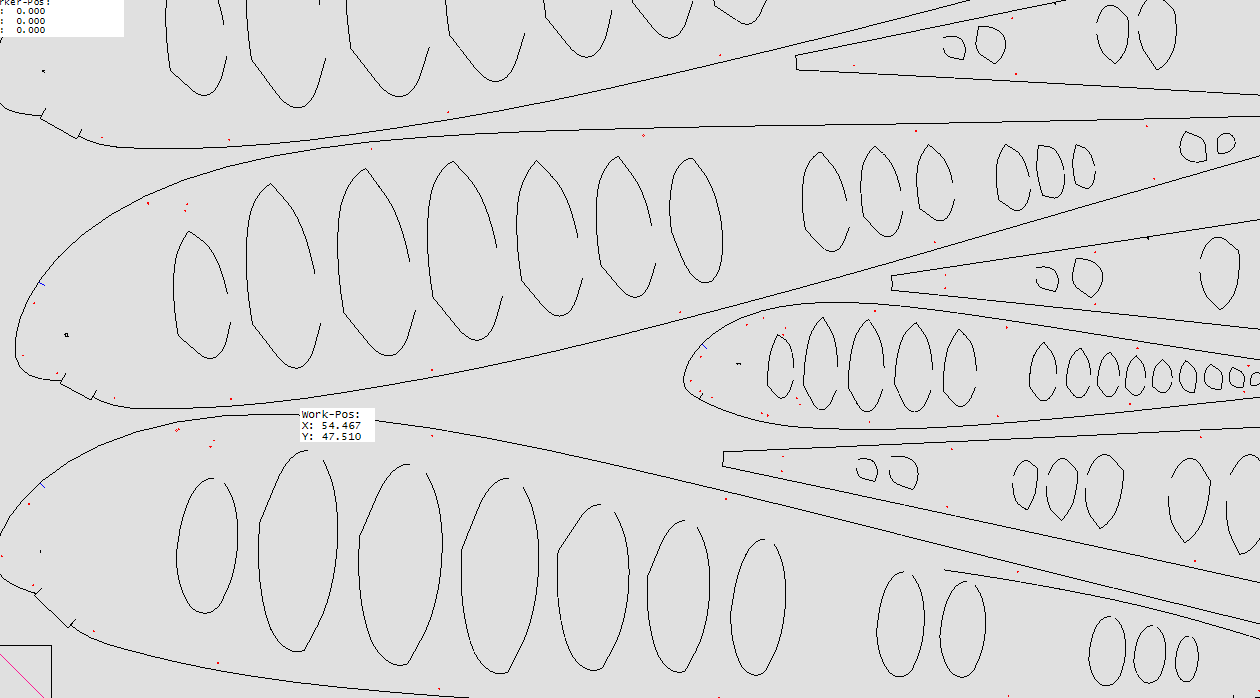

但在 grbl-plotter 中它看起来像这样：

如您所见，椭圆形不是椭圆形，也没有闭合。你知道什么可能导致这个问题吗？您认为改变 dxf 的创建方式可以解决问题吗？

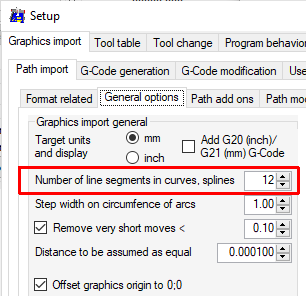

我尝试修改上述设置，但没有任何改善。

这是 dxf：
b_v3_27g_inter_5_12_1_25_4_13_9.zip

当我用 LibreCAD 打开它时，椭圆也不是真正的椭圆，但仍然比在 GRBL-Plotter 中好得多。当我的同事用 Creo 打开它时，它看起来就像 pdf 一样。

预先感谢您的帮助斯文！

这是样条曲线导入的问题。我从 Inkscape 中获取了算法，它在导入此 dxf 时也有问题。
需要寻找另一种算法……

好的，谢谢，你知道在创建 DXF 时是否有办法解决这个问题吗？就像将样条曲线转换成线段一样？

也许您可以导出为 SVG？也许您的 CAD 会对样条曲线进行转换。

也许您可以将 DXF 保存为旧的 DXF 格式？

不，我不从 DXF 文件中读取 Z 信息。
在 LibreCad 中，我只看到我们示例中的一行……

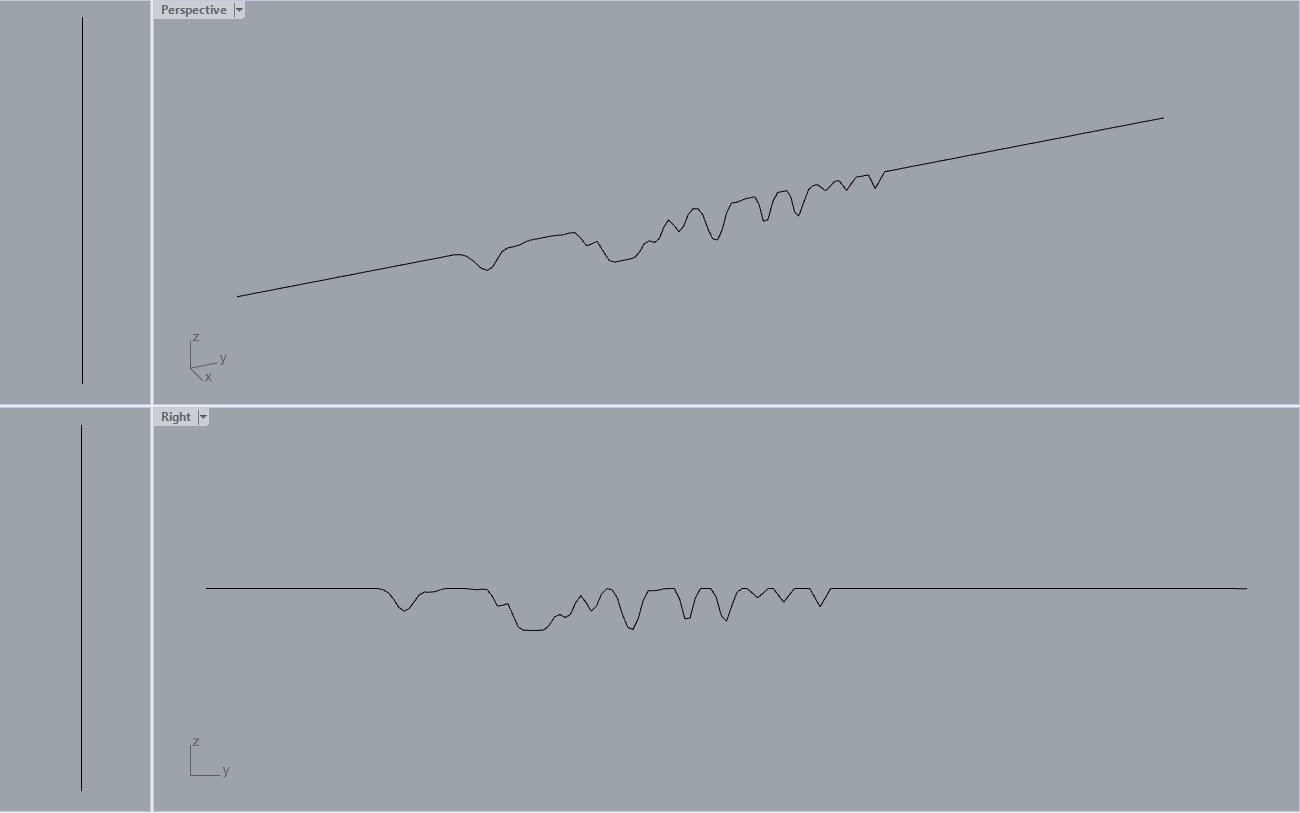

是的，它只是一条折线，但有 Z 值，所以它看起来像我这样 我设法从曲线创建直线 gcode，这也适用于 Z，但不幸的是我失去了所有 grbl-plotter 功能（所以我必须手动创建一些额外的路径并且它变得有点太复杂了，我喜欢使用子路由和所有自动的东西。是否有其他选项可以在导入时获取 Z 值？尝试过 csv 但它似乎非常具体……或者我应该尝试更多，它支持 Z 值？从 rhino 导出的其他方法是 –

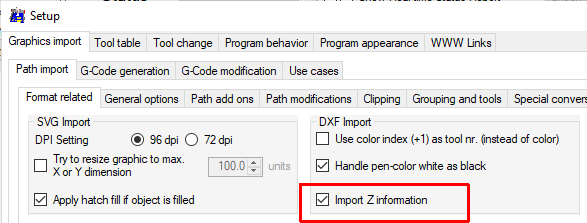

我试图实现 Z 值的读出（至少对于您使用的折线）。不幸的是，LibreCAD 无法显示 Z 轴……
您使用哪种 CAD 软件？

试试https://github.com/svenhb/GRBL-Plotter/releases/tag/v1.6.0.2

好的，我会尝试那些，谢谢。

注意：您的示例 testpanckake_dxf.txt 使用正 Z 值，这将接管 GCode。

错误修复：我更新了 1.6.0.2 版本中的设置

我试图实现 Z 值的读出（至少对于您使用的折线）。不幸的是，LibreCAD 无法显示 Z 轴……
您使用哪种 CAD 软件？

试试https://github.com/svenhb/GRBL-Plotter/releases/tag/v1.6.0.2

喔不错哟。似乎在第一次尝试时工作得很好！谢谢。
我使用 Rhinoceros 3D 导出​​ dxf。

注意：您的示例 testpanckake_dxf.txt 使用正 Z 值，这将接管 GCode。

你是什​​么意思？对我来说似乎很好，它是一条笔刷方式曲线，所以它大部分时间都停留在油漆表面之上。
