感谢您的详细描述。

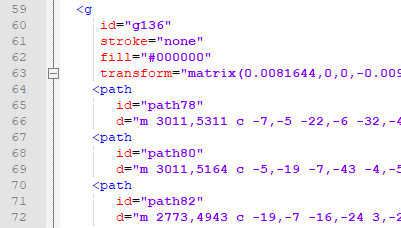

你应该先解决这个问题，然后我们才能继续…… 没有笔画宽度信息： 期待这样的事情： |
作者
|
嗨，斯文，
|
所有者
|

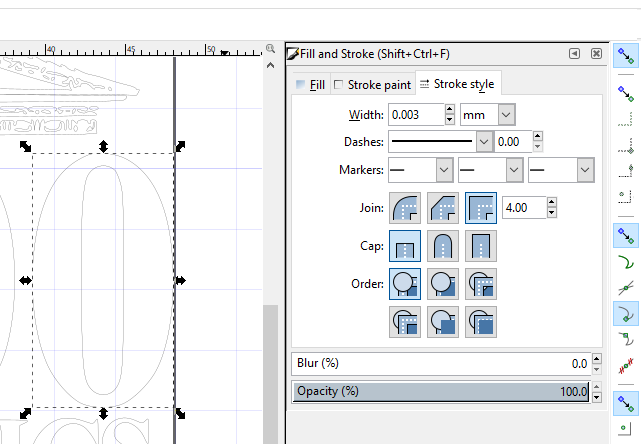

所有 stroke-widths 都相同，结果为 PenWidth=0.8 的一组 – 如屏幕截图所示。 |
作者
|
嗨 Sven，aaaaahhhhhh… 现在我了解了工具表的工作原理。 |
越野车工具台 #221
|
感谢您的详细描述。
你应该先解决这个问题，然后我们才能继续…… 没有笔画宽度信息： 期待这样的事情： |
|
嗨，斯文，
|
|
所有 stroke-widths 都相同，结果为 PenWidth=0.8 的一组 – 如屏幕截图所示。 |
|
嗨 Sven，aaaaahhhhhh… 现在我了解了工具表的工作原理。 |
嗨斯文，
感谢您的工作。我真的很喜欢这个软件和它的可能性，但我遇到了一个错误。
附上所有文件。我想将尺寸为 50x50mm 的 Metzger100electronics.svg 导入 GRBL-Plotter 以生成 GCode。
Metzger100electronics.svg.zip

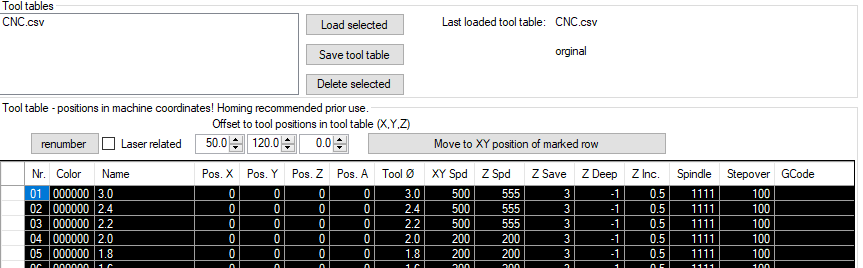

我为我的 cnc-router 买了一套钻头，所以我想将它们用于我的对象。我将所有工具插入工具表并设置 XYZ 进给率。在设置中，我启用了工具表和工具表的分组。我将组属性设置为笔宽，并将排序设置为以相反的顺序对组属性进行排序，以便它从大到小。当我导入 svg 时，它说工具表已启用，但它只为整个项目选择 3.0 毫米钻头。在 GCode 中只出现一组，其名称如下：
Group Id="1" PenWidth="" ToolNr="1" ToolName="3.0" PathLength="1752.0" PathArea="2500.1"CNC.csv
所以看起来笔宽设置不正确但是当我检查工具表时，列中有内容。我尝试使用 3,0 和 3.0，但似乎没有任何区别。PenWidth 在 GCode-Group 中保持为空。当我在工具表设置中设置标准工具时，唯一改变的是工具编号。但名称或笔宽不会改变。对我来说，它看起来像一个错误。感谢您的帮助。
梅茨格
