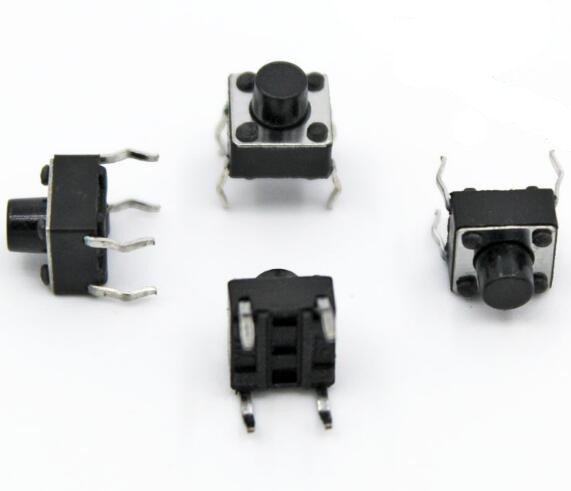

是的，这是可能的，但如果你没有 3D 打印机，那就有点困难了。我自己打印了你贴的东西。您基本上是将一个小型 DIP4 开关 插入目标位置，连接一些电线，插入一个尖头探头并将其连接到 grbl 控制器的 A5 引脚。

像这样的探头的唯一问题是它很长，我必须松开固定主轴电机的螺栓，抬起主轴电机，探测出我的物体并再次降低主轴电机。

我有一台 3d 打印机，所以这对我来说不是问题，虽然我没有，但显然还有其他方法，比如雕刻一块木头，我不知道。
这不是问题，我指的是软件中的问题，显然更长的时间必须以某种方式进行 Z 偏移。所以我想知道这是否可以在软件中配置以及如何完成。

不，您根本不需要 Z 偏移量。首先连接探头，将主轴电机置于原点上方并探测 Z0。然后你探测你的工件并完成。您可以降低主轴电机连接您的钻头，再次将 Z 归零并将高度图应用到您的 gcode 并运行它。该软件应用相对于 Z0 的探头 Z 高度，因此探头比实际钻头更长不会有问题。

哦，好的，谢谢，有没有办法从更高的高度探测？

更高的高度是什么意思？

嗨古斯塔沃，

@sirsenor 是绝对正确的，您可以使用任何类型的探针并调整原点以考虑工具长度。为了避免 z 高度问题，您还可以做的是将探头安装在主轴的离轴位置（将其安装在 Z 轴的其他位置）。您也只需要调整 XY 平面中的原点，就像@sirsenor 描述的 z 轴一样。

我想说的是，当被探测时，尖端接触表面然后上升并移动到下一个位置，再次下降，再次接触表面并返回。我想知道的是，我是否可以将那个距离调整到更大

设置窗口中的第二个或第三个选项卡

谢谢大家，我想就这些了
