第四轴支撑 #63

推推 grbl 2年前 (2023-02-10) 214次浏览
关闭
robomechs 打开了这个问题 2018 年 7 月 17 日 · 25条评论
关闭

第四轴支撑#63

robomechs 打开了这个问题 2018 年 7 月 17 日 · 25条评论

评论

第四轴支撑 #63

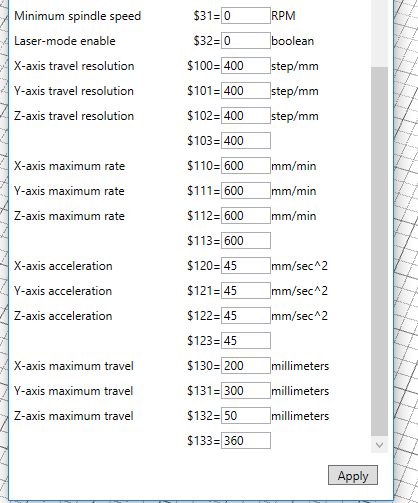

我为STM32F103(usbcnc)添加了第4轴,并测试了很长时间。
现在开始工作了。
usbcnc/grbl#51
我希望将来在您的软件中支持附加轴?
(当然没有可视化)

第四轴支撑 #63
所有者

嗨,这是了不起的工作!
据我所知,OpenCNCPilot 不需要修改任何包含第 4 轴的代码,因此您现在可以使用它,只是预览不起作用。
我可以添加一个选项来忽略预览的 A/B/C 轴命令,这意味着文件只会按原样发送。

第四轴支撑 #63
作者
机器人机械师 评论了 2018 年 7 月 18 日

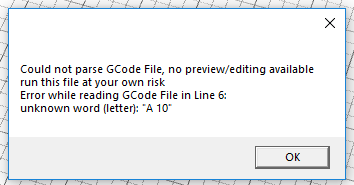

好了,程序真的运行起来了。
但在 4 轴模式下,三个轴没有可视化。
错误总是运行。
第四轴支撑 #63
第四轴支撑 #63
第四轴支撑 #63

第四轴支撑 #63

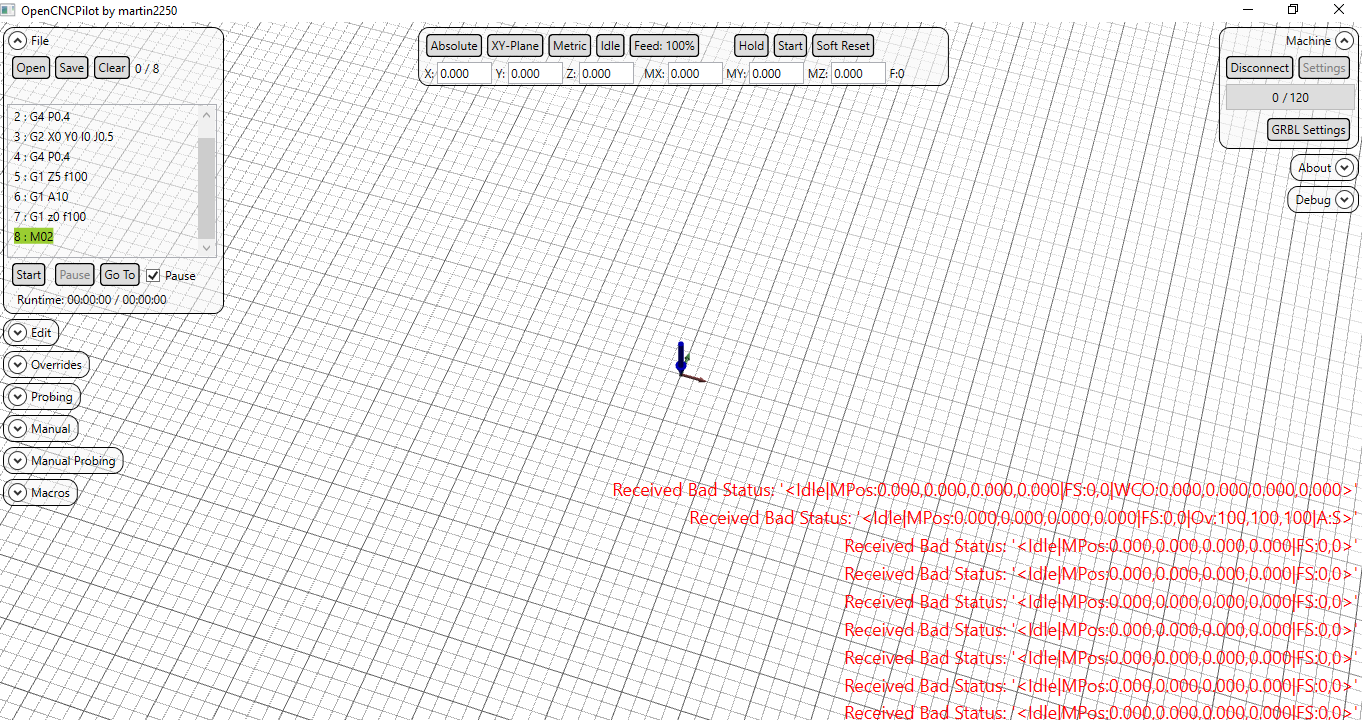

运行状态为“Received Bad Status”的消息会使工作变得难以忍受。
无法关闭问题。

第四轴支撑 #63
所有者

当我有空的时候,我可以把它添加为一个选项,现在你可以修改源代码并快速编译一个自定义版本。
相关行在这里这里,您只需要在第三个逗号之前剪切字符串 m.Groups[2].Value 。
您可以在没有 VisualStudio 的情况下编译项目,stackoverflow 上有一个关于如何执行此操作的很好的答案。

第四轴支撑 #63
所有者
马丁2250 评论了 2018 年 7 月 30 日

我在一个单独的分支中创建了修复程序:https
://github.com/martin2250/OpenCNCPilot/tree/fourthaxis 请尝试一下,因为我没有机器来测试它:
OpenCNCPilot-4th-axis.zip

第四轴支撑 #63

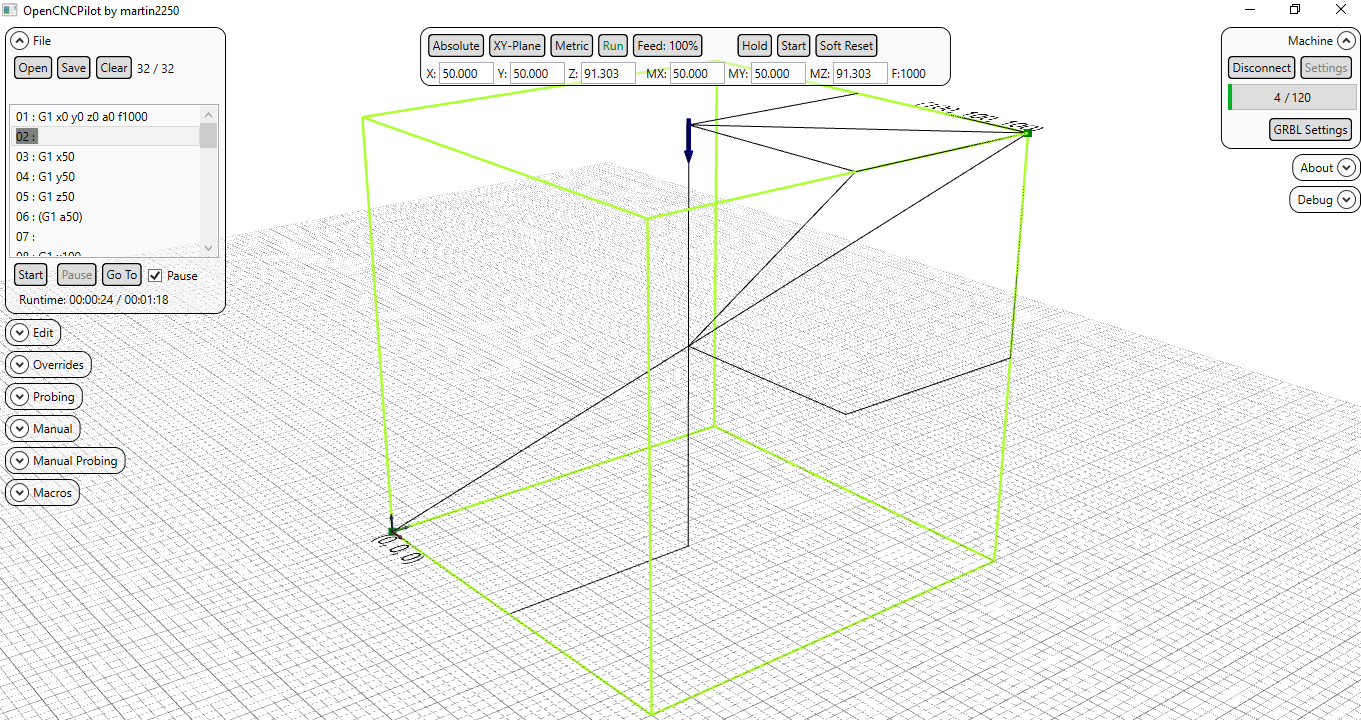

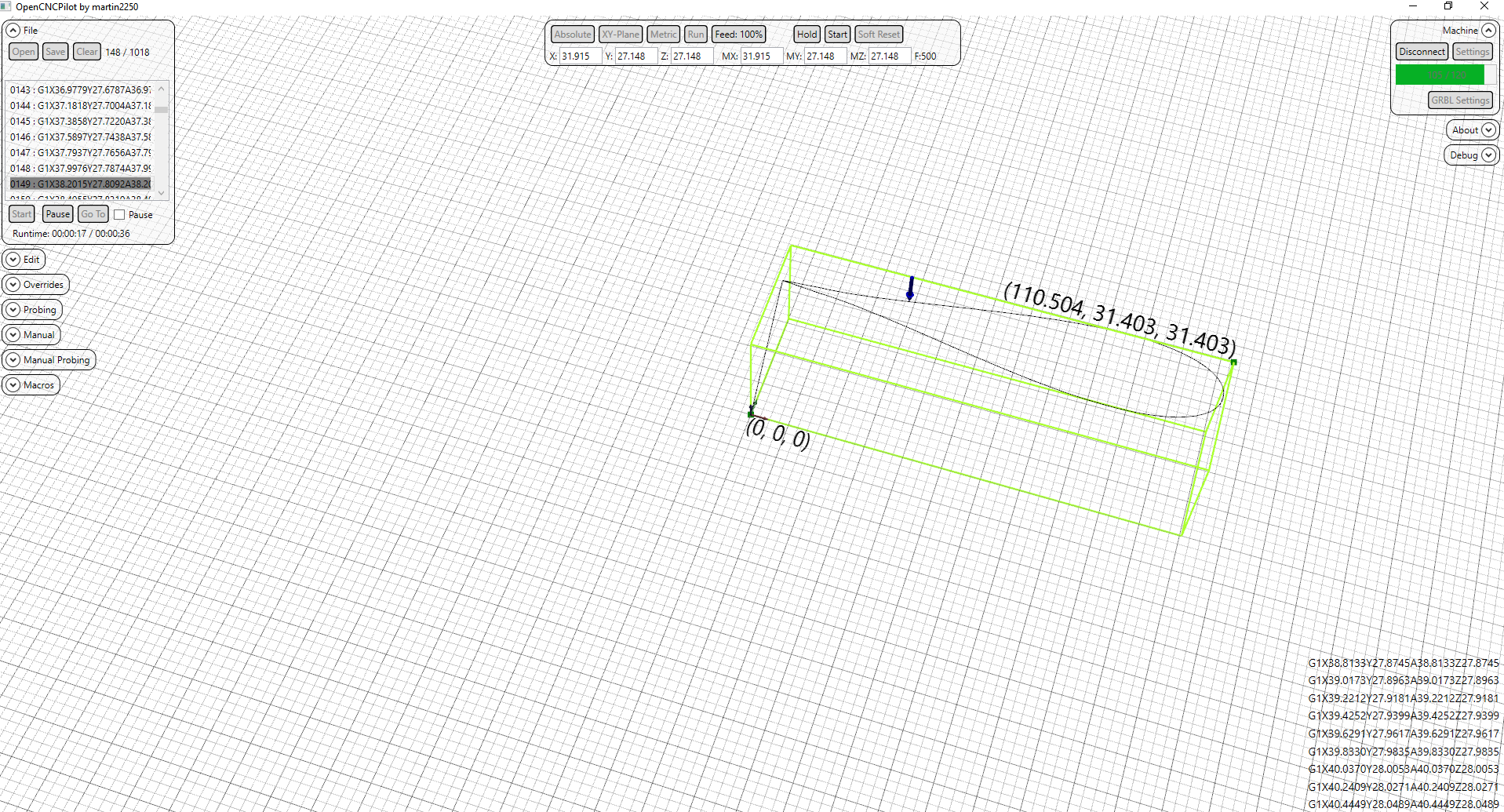

克莱巴里斯 评论了 2018 年 7 月 31 日

你好,
作品!

第四轴支撑 #63
谢谢。
附言。不要忘记在设置中选中复选框!

第四轴支撑 #63
所有者

你好,

伟大的!我会测试它是否干扰了正常的3轴操作,然后我将它与master分支合并,并将其包含在OCP的正常版本中。

第四轴支撑 #63

嗨,
非常好!

第四轴支撑 #63

伟大的!
谢谢。
第四轴支撑 #63

第四轴支撑 #63

@klembaris正确的!不要忘记在设置中选中复选框!

第四轴支撑 #63
所有者

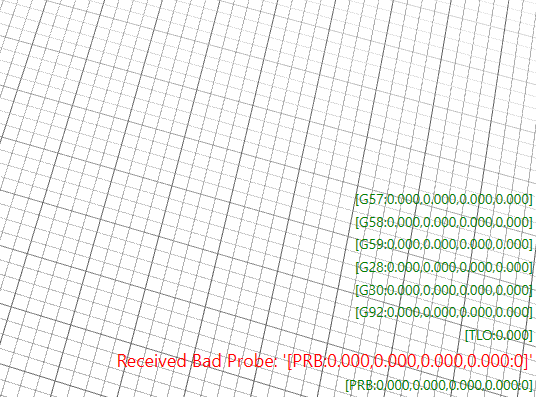

对了,我忘记了探测解析器。我会在与 master 分支合并之前解决这个问题。谢谢!

第四轴支撑 #63

好的。它也适用于 5 轴)))

第四轴支撑 #63
所有者

你有没有在网上发布你机器的视频?我很想看看你的 5 轴设置 :)

第四轴支撑 #63
作者
机器人机械师 评论了 2018 年 7 月 31 日

@martin2250不幸的是我只有 6 轴测试台和 4 轴机器。
