理论上它应该用完盒子。但是如果您使用扩展功能，您可能会用完引脚。

当我将 .bin 文件闪存到它时，它无法启动代码。只有恢复出厂设置才能再次解除它。

好的，可能是因为闪光灯的尺寸较小。设置存储在闪存的最后一个扇区，这里没有。
尝试注释掉 Settings_Init-Function 并重试。

STM32F411CEU6 有 512 KB Flash 和 WeAct bootloader，但加载 .hex 后没有连接和 com 端口。

你如何闪烁十六进制？

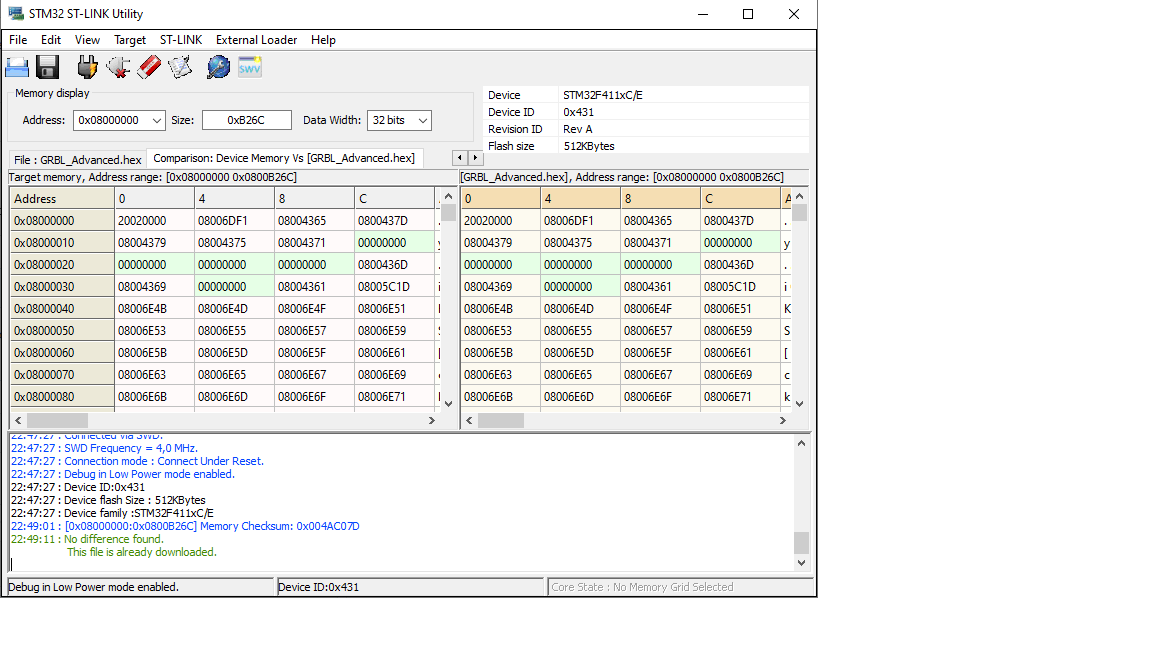

使用STM32 st-link

看起来这个板子使用了一个 25MHz 的外部晶振。

转到 HAL/STM32/stm32f4xx.h 并将所有 HSE_VALUE 从 8 更改为 25MHz 并重新编译

它一样，不工作。

你确定你在 PA2/3 上使用 UART2 吗？

现在是:)，USB 到 TTL 加密狗到端口 A2 和 A3。但是控制器仍然没有响应。

连接st-link，在Embitz中选择Debug Target，启动debug session看是否运行

调试器目标选项卡：空无日志
调试器选项卡：

构建以确保源是最新的
构建成功
选择目标：
调试
添加文件：bin\Debug\GRBL_Advanced.elf
添加源目录：C:\Users\John\Desktop\GRBL-Advanced-software
添加源目录：C: \Users\John\Desktop\GRBL-Advanced-software
启动调试器：
完成为 arm-none-eabi
设置断点
EmBitz 嵌入式固件调试器（2016 年 9 月 30 日/14:16:49）。
基于 (GDB) 7.8.2 – Gerard Zagema 许可 GPLv3+。
该程序绝对不提供任何保证；有关详细信息，请键入“show war”。
这是免费软件，欢迎您
在特定条件下重新分发它；键入“显示警察”以获取详细信息。

从 bin/Debug/GRBL_Advanced.elf 读取符号…
完成。
搜索到的源目录：C:/Users/John/Desktop/GRBL-Advanced-software;$cdir;$cwd
Remote debugging using localhost:4242
0x000000000x00000000 in ?? ()
已连接
忽略数据包错误，继续…
忽略数据包错误，继续…
忽略数据包错误，继续…
忽略数据包错误，继续…
忽略数据包错误，继续…
忽略数据包错误，继续… .
ignoring packet error, continuing… ignoring packet
error , continuing…

忽略数据包错误，继续…
忽略数据包错误，继续…

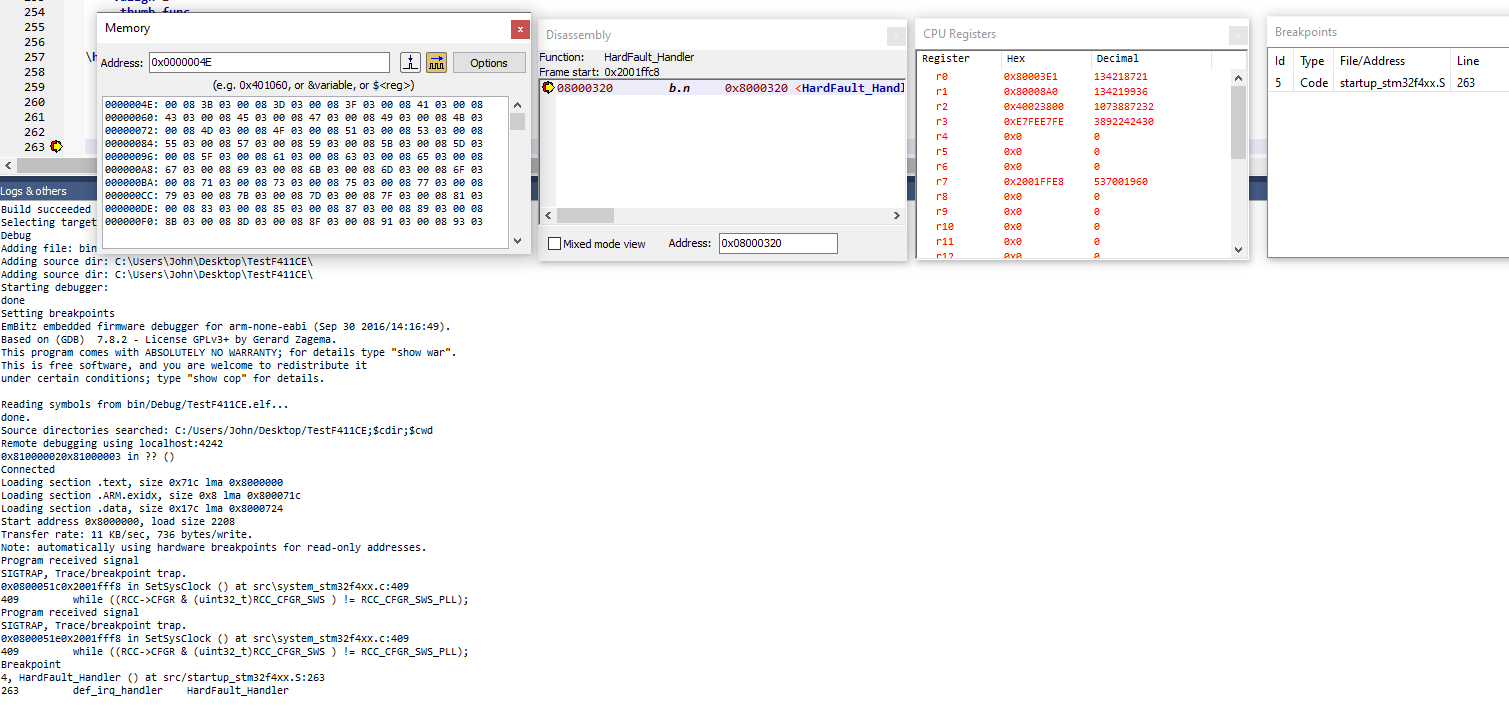

你能调试这个程序吗？
TestF411CE.zip

当然，现在看起来像这样：

好的，再次尝试使用 grbl-advanced：
确保在 HAL/STM32/stm32f4xx.h 中将 HSE_VALUE 设置为 25000000

在 HAL/STM32/system_stm32f4xx.c 中设置 PLL 参数：

`/*************************** PLL 参数 ********************* *************** // PLL_VCO = (HSE_VALUE or HSI_VALUE
/ PLL_M) * PLL_N */
#define PLL_M 25
#define PLL_N 168

/* SYSCLK = PLL_VCO / PLL_P */
#define PLL_P 2

/* USB OTG FS、SDIO 和 RNG 时钟 = PLL_VCO / PLLQ */
#define PLL_Q 8`

再次调试。

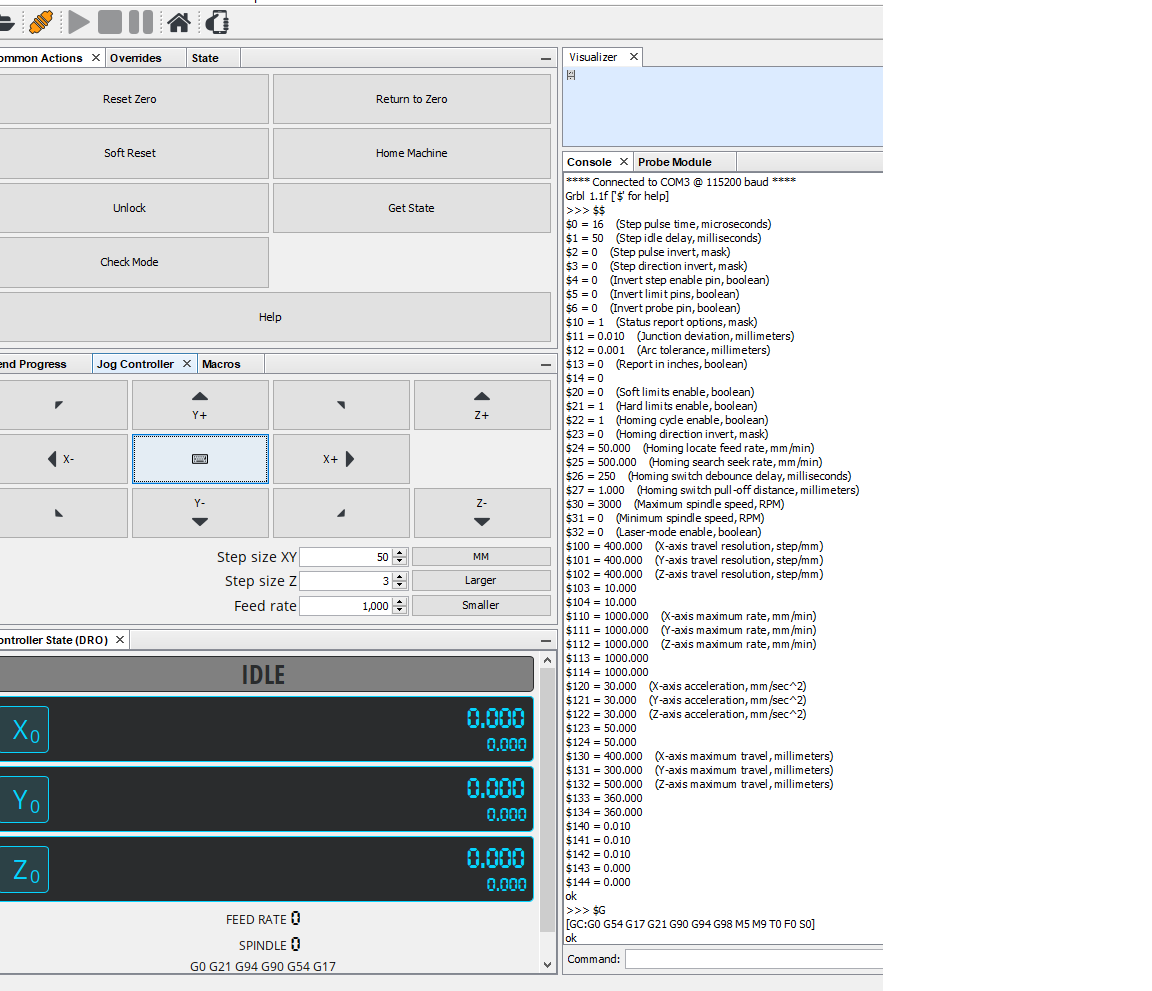

现在一切正常。谢谢。
