MKS TFT35 V1.0 CNC 固件无法与 Arduino CNC shield V3 通信 #489

推推 grbl 1年前 (2023-02-11) 76次浏览
关闭
RepRapThailand 打开了这个问题 2020 年 11 月 30 日 · 5 条评论
关闭

MKS TFT35 V1.0 CNC 固件无法与 Arduino CNC shield V3 通信#489

RepRapThailand 打开了这个问题 2020 年 11 月 30 日 · 5 条评论

评论

MKS TFT35 V1.0 CNC 固件无法与 Arduino CNC shield V3 通信 #489

你好,

我可以用 GRBL 发送器移动电机,但不能用 TFT35。

GRBL 固件
https://github.com/gnea/grbl/releases/download/v1.1h.20190825/grbl_v1.1h.20190825.hex


TFT35 CNC
https://github.com/makerbase-mks/MKS-TFT/blob/master/MKS_TFT_CNC/MKS_TFT35_CNC_V1.0.2%20Release%20file.zip

MKS TFT35 V1.0 CNC 固件无法与 Arduino CNC shield V3 通信 #489

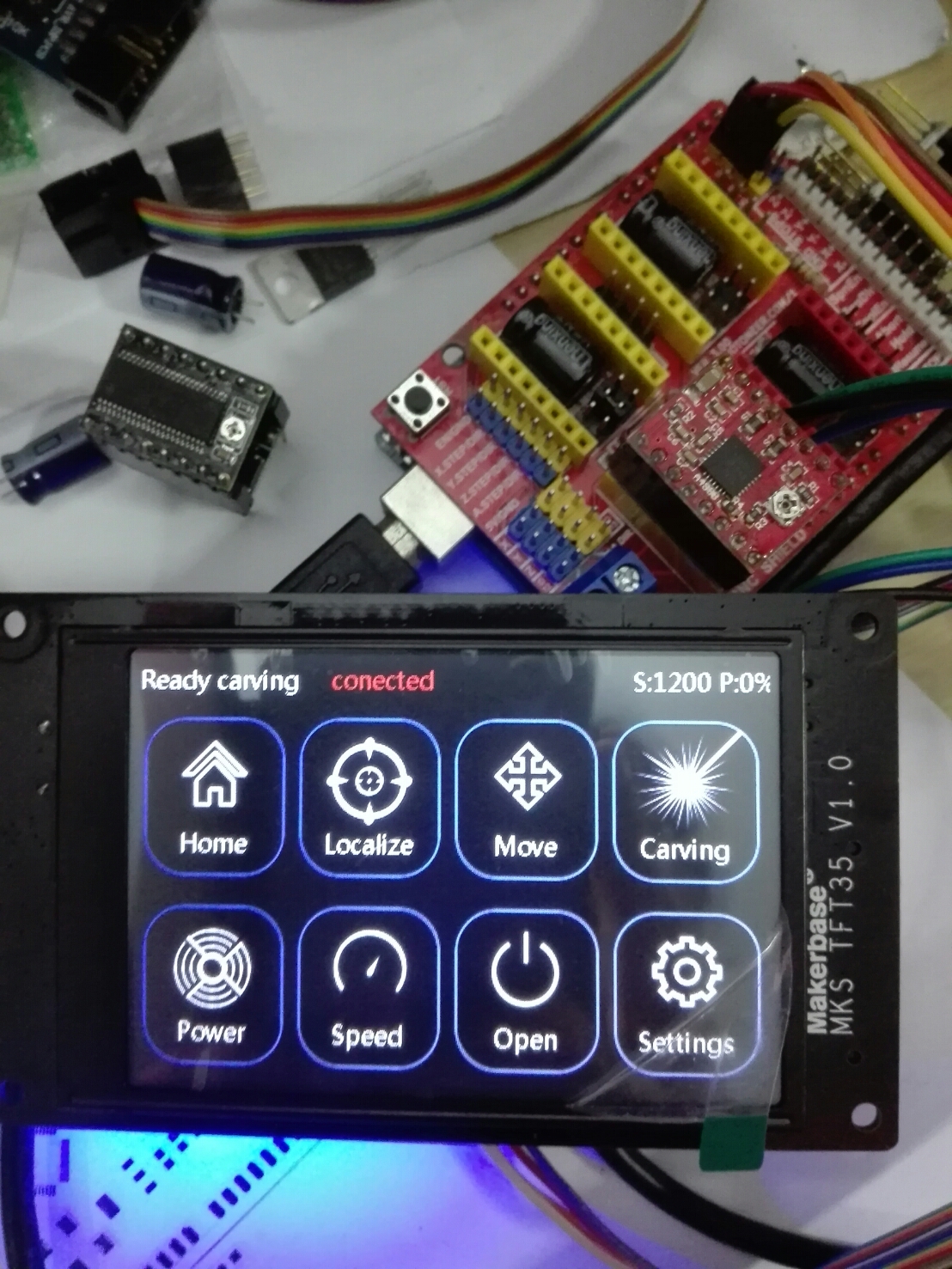

显示“已连接”但未连接到 Arduino CNC 扩展板。

MKS TFT35 V1.0 CNC 固件无法与 Arduino CNC shield V3 通信 #489

MKS TFT35 V1.0 CNC 固件无法与 Arduino CNC shield V3 通信 #489
合作者

你好!
GRBL 默认波特率是 115200
你的 TFT 设置波特率是 115200
所以,你的固件设置没问题!
现在,我们需要检查 MKS TFT35 到 CNC shield V3

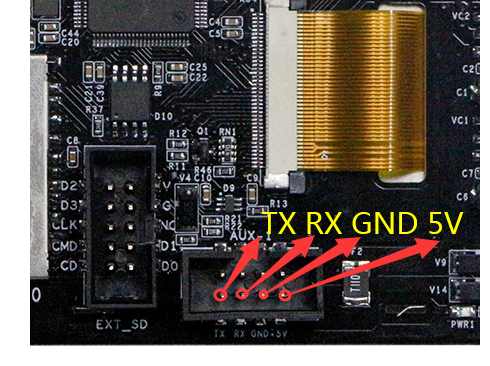

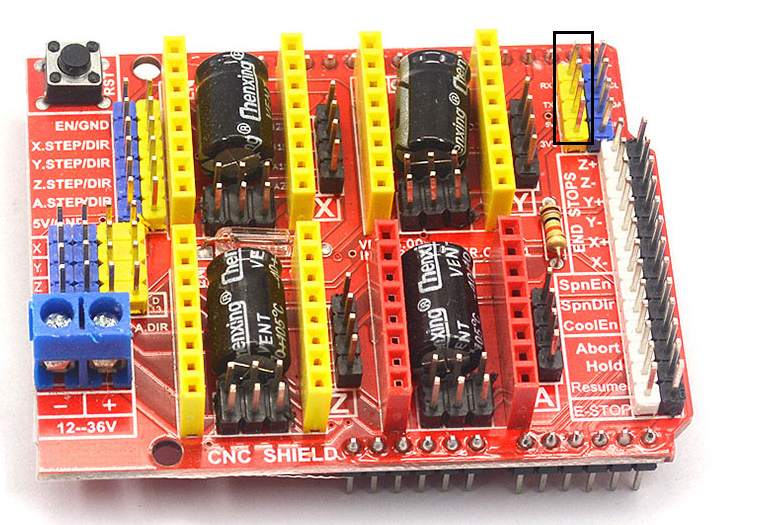

的连接 MKS TFT35 AAUX-1 需要连接到 CNC shield V3 的 TX RX GND 5V
MKS TFT35 V1.0 CNC 固件无法与 Arduino CNC shield V3 通信 #489
MKS TFT35 V1.0 CNC 固件无法与 Arduino CNC shield V3 通信 #489

MKS TFT35 V1.0 CNC 固件无法与 Arduino CNC shield V3 通信 #489

MKS TFT35 V1.0 CNC 固件无法与 Arduino CNC shield V3 通信 #489

MKS TFT35 V1.0 CNC 固件无法与 Arduino CNC shield V3 通信 #489

MKS TFT35 V1.0 CNC 固件无法与 Arduino CNC shield V3 通信 #489

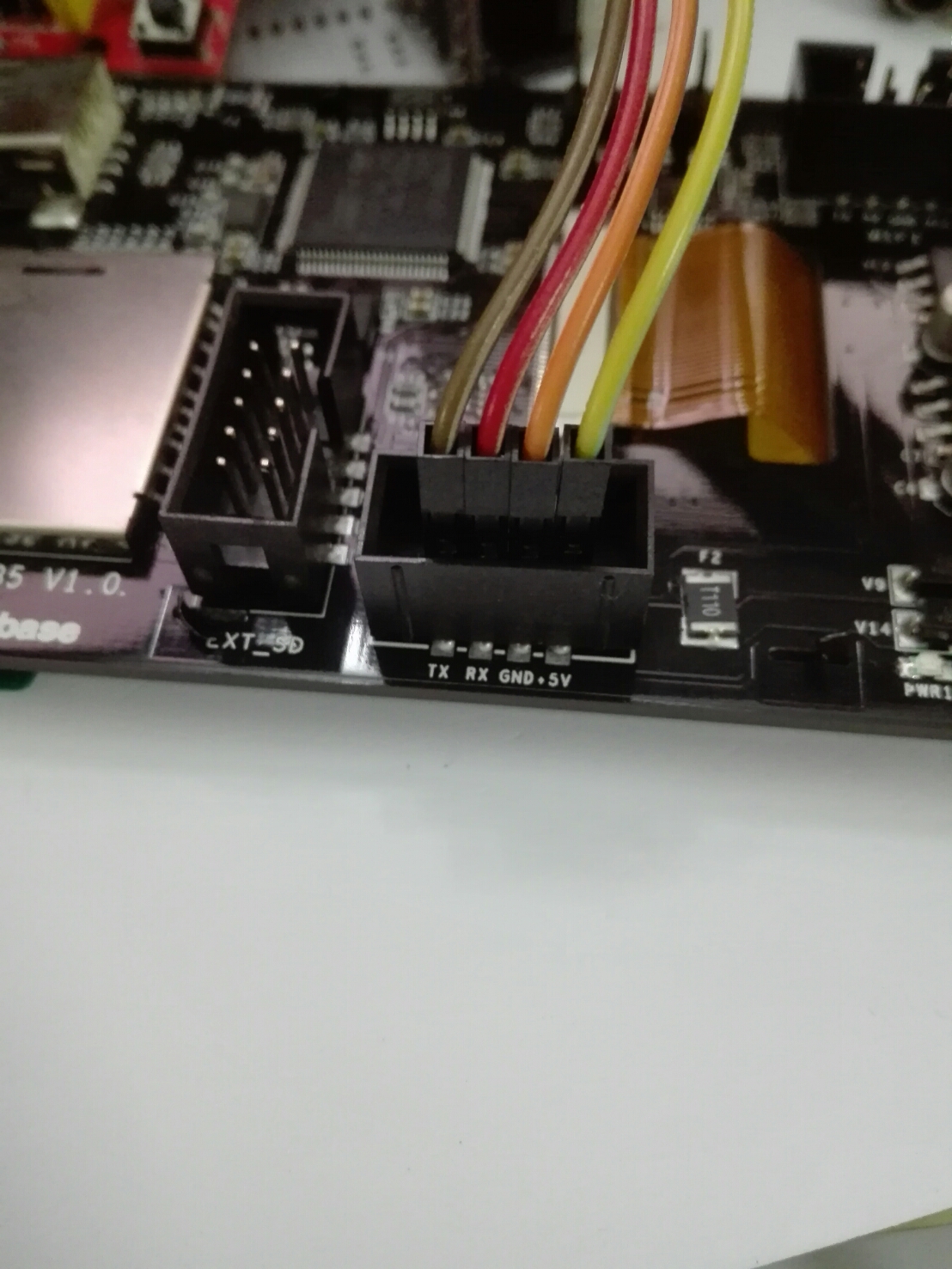

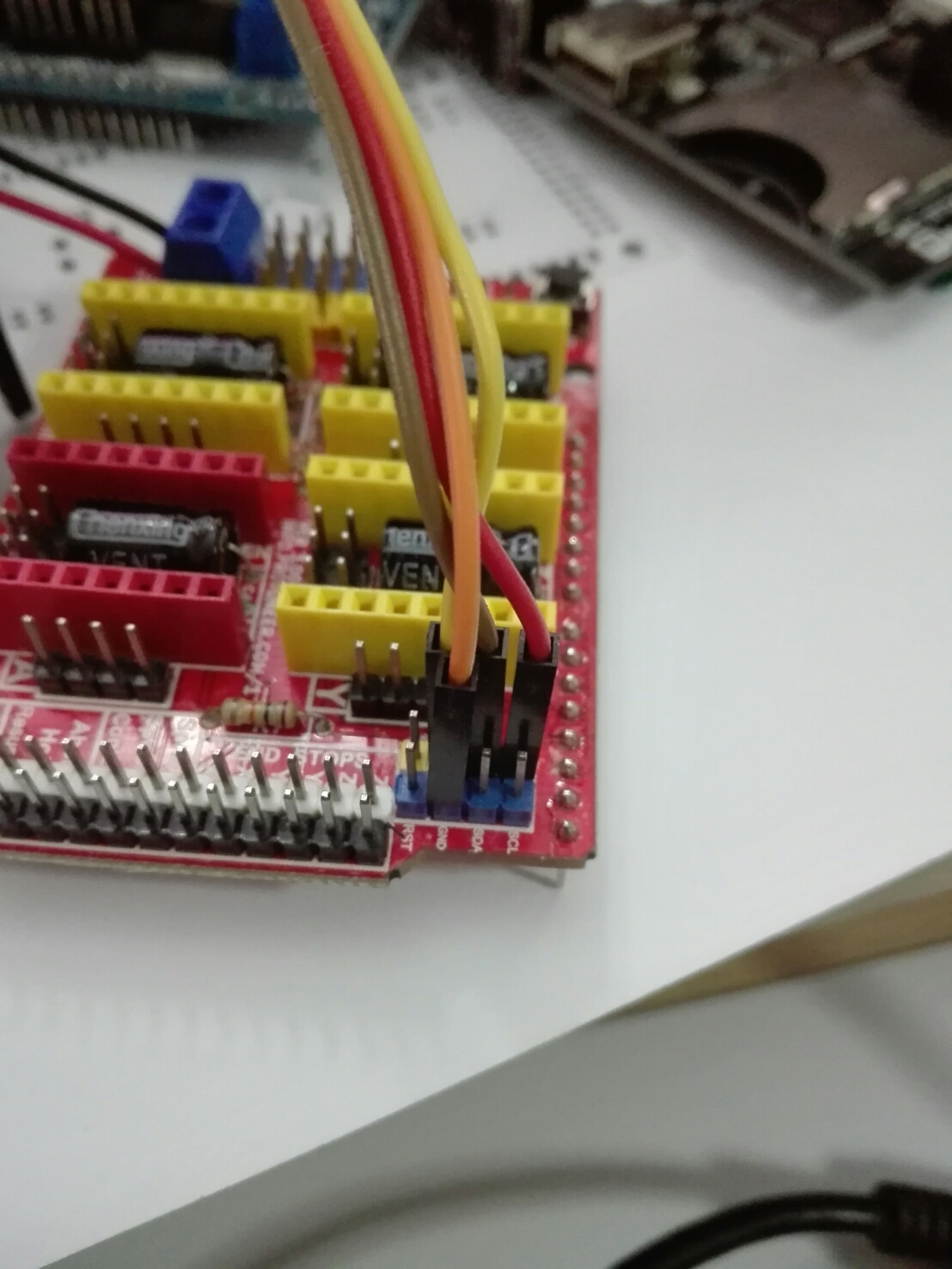

来自 TFT35
TX 棕色
RX 红色
GND 橙色
5V 黄色

MKS TFT35 V1.0 CNC 固件无法与 Arduino CNC shield V3 通信 #489
合作者

您需要更改连接:
MKS TFT35 TX 连接到 CNC shield V3 的 RX
MKS TFT35 RX 连接到 CNC shield V3 的 TX

MKS TFT35 V1.0 CNC 固件无法与 Arduino CNC shield V3 通信 #489

好的,成功!
对不起,我的愚蠢。
ขอบคุณมาก
