UnleashSpirit 打开了这个问题 2021 年 1 月 4 日 · 16条评论
关闭

MKS TFT-雷射#496

UnleashSpirit 打开了这个问题 2021 年 1 月 4 日 · 16条评论

评论

MKS TFT-雷射 #496

嗨,任何人都可以毫无问题地使用它吗?我不能:(

我总是用激光全功率对所有部件进行愚蠢的移动,这会毁了一切!
不知道它来自哪里。我使用 LaserGRBL 将 SVG 转换为 GCode。
我尝试从 PC 上的 USB 中的 LaserGRBL 进行切割,通过 Rpi 使用带有 USB 的 CncJs,直接从 SDCard 和屏幕进行切割,但没有任何效果
我检查了使用 CAMotics 生成的 GCode 没有愚蠢的动作。

有任何想法吗 ?我想我会回到 CNCShield 来减少问题……

版本:
板:
MKS DLC v2.0
MKS TFT35 v1.0
软件:
MKS_TFT35_laser_V1.0.3
grbl v1.1h
LaserGRBL v3.8.7

MKS TFT-雷射 #496
合作者

你能提供一些你的dlc和tft35使用时的图片吗?

MKS TFT-雷射 #496
作者

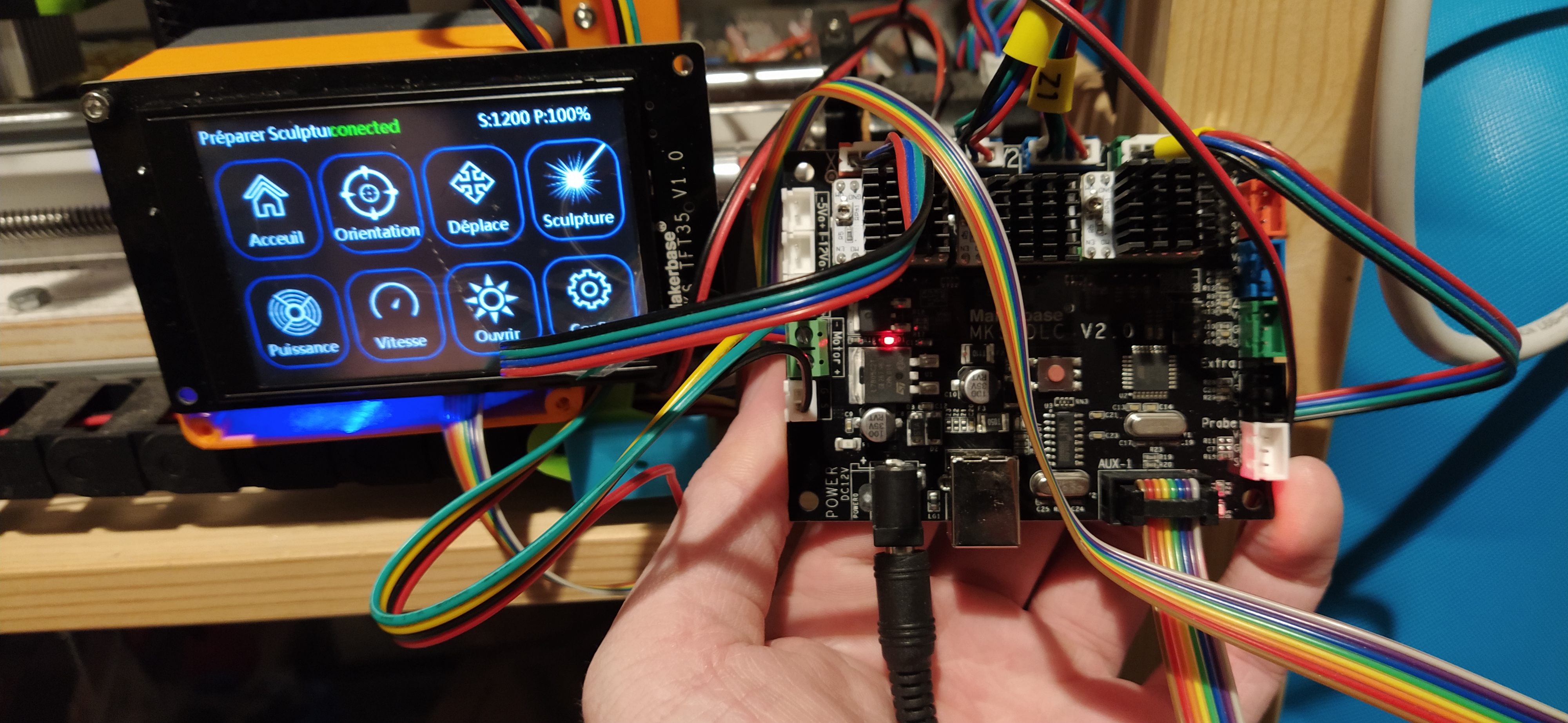

嗨,它有点根,但这里有一张图片。
我注意到在拍照时,屏幕“已连接”在“断开连接”时超快闪烁,然后返回连接状态(板上的蓝色 LED 也在闪烁)
MKS TFT-雷射 #496

MKS TFT-雷射 #496
合作者

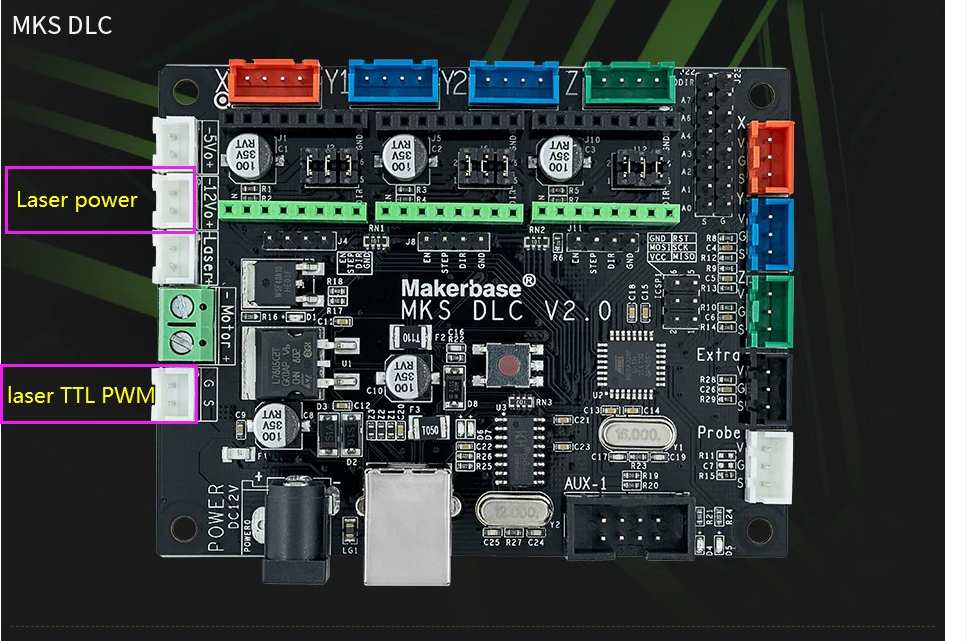

我认为你的接线有错误。 激光模块 TTL PWM 接 MKS DLC V2.0 S 激光模块电源接 MKS DLC 12V out
MKS TFT-雷射 #496

MKS TFT-雷射 #496

MKS TFT-雷射 #496
作者
释放精神 评论了 2021 年 1 月 4 日

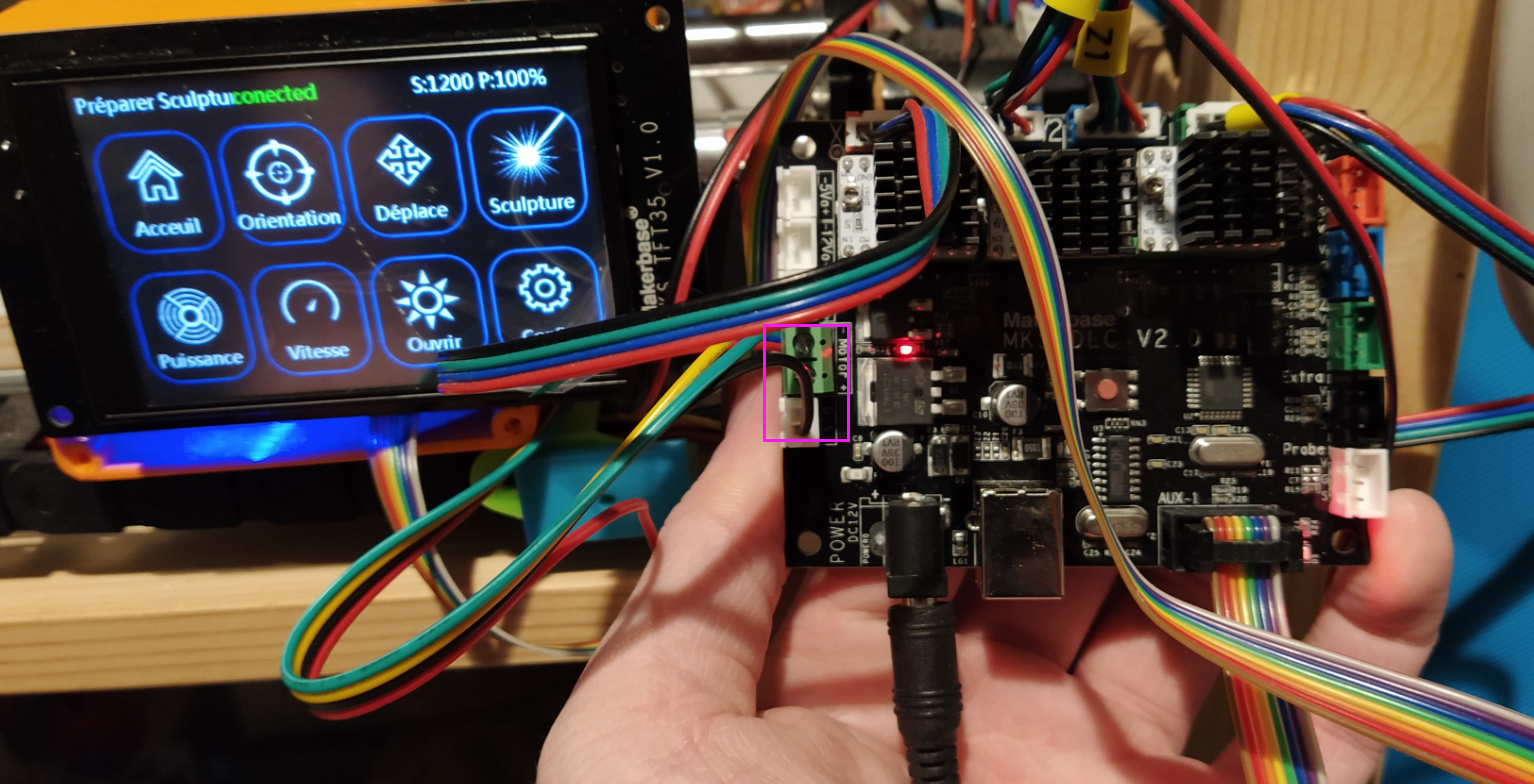

我的 LaserPower 处于“-Laser+”状态,就在“-12Vo+”下方,它正在工作
(图片不好,抱歉)
,PWM 仅连接到 S(信号)。像激光器自带的“测试板”

MKS TFT-雷射 #496
作者
释放精神 评论了 2021 年 1 月 5 日

我现在再次尝试通过改变我的电源(12V 5A)来限制它使一切都处于紧张状态以获得更强大的(12V 10A)
没有改变,我仍然有无处不在的幽灵动作。搞砸时,屏幕被标记为“断开连接”。我停止使用屏幕进行切割,一段时间内没有任何反应,然后标记为“已连接”并停止。

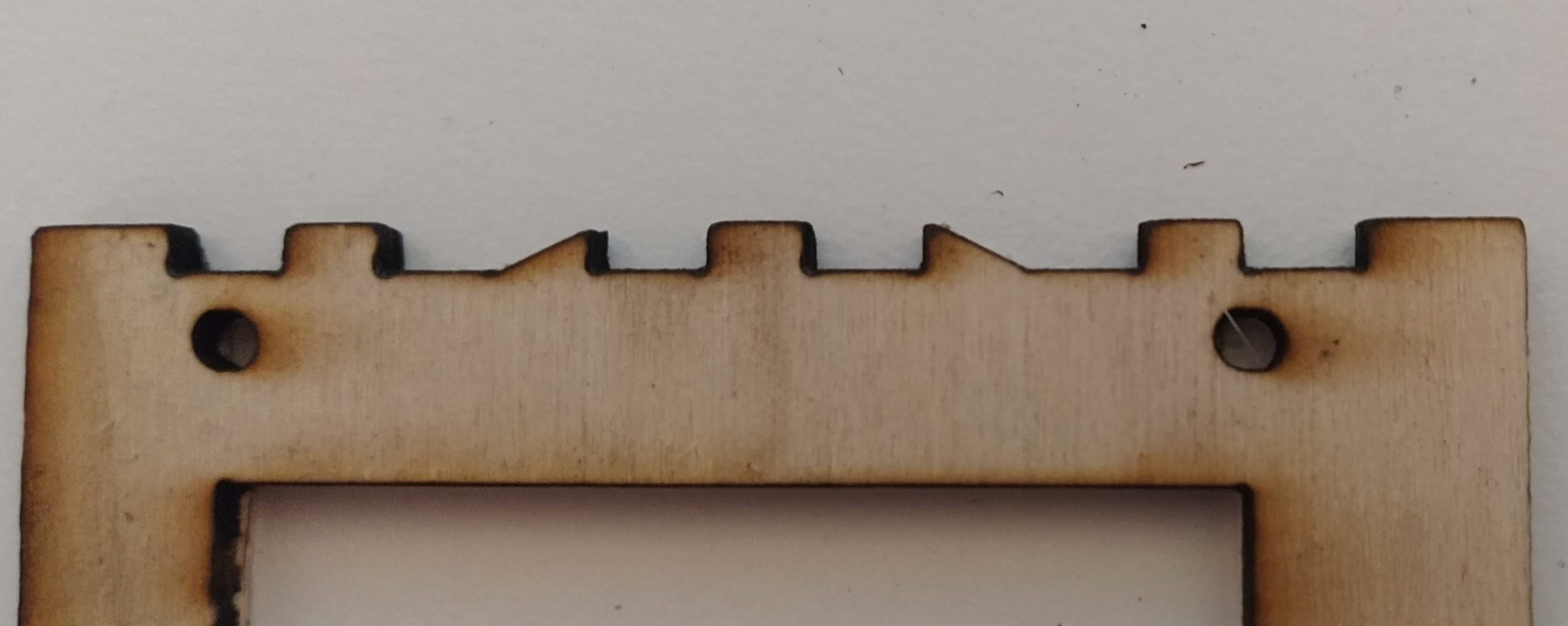

这是发生的事情的图片:
MKS TFT-雷射 #496

显然,一切都应该平方。而且这个错误不是“常规”的。第一遍,左边一个正方形然后三角形第二遍。右边的是相反的,三角形第一关,方形第二关

MKS TFT-雷射 #496

尝试将此行注释到 mks_config.txt

MKS TFT-雷射 #496

MKS TFT-雷射 #496
合作者

@UnleashSpirit你实际设计的模型是什么?

MKS TFT-雷射 #496

如果你想通过 usb 从 pc 工作,你必须断开 tft。反之亦然。如果您想从 tft 工作,则不得连接 pc。MKS 说这是因为他们都在同一个端口上工作。

因为我一直在关注它,所以它对我有用

MKS TFT-雷射 #496
作者
释放精神 评论了 2021 年 1 月 6 日

尝试将此行注释到 mks_config.txt

MKS TFT-雷射 #496

我会尝试但不明白为什么这会改变任何事情?

如果你想通过 usb 从 pc 工作,你必须断开 tft。反之亦然。如果您想从 tft 工作,则不得连接 pc。MKS 说这是因为他们都在同一个端口上工作。

因为我一直在关注它,所以它对我有用

不适合我,使用来自 tft 的 sd 卡时未连接 usb

MKS TFT-雷射 #496

用了别的sd卡?

MKS TFT-雷射 #496

如果你想通过 usb 从 pc 工作,你必须断开 tft。反之亦然。如果您想从 tft 工作,则不得连接 pc。MKS 说这是因为他们都在同一个端口上工作。

因为我一直在关注它,所以它对我有用

我的机器同时工作,PC 和 TFT35 都没有问题

MKS TFT-雷射 #496
合作者

@Evgaleks你能分享你的配置或其他设置吗?这对其他用户来说很有意义。

MKS TFT-雷射 #496

@Evgaleks你能分享你的配置或其他设置吗?这对其他用户来说很有意义。

我使用LaserWeb 4.0.996 、 带 grbl_1.1h 的MKS DLC V2.0 、带 MKS TFT35_LASER_V1.0.3 的MKS TFT35 V1.0MKS WiFi TFT V1.0模块。

我的 GRBL 配置: GRBL 1_1h setting.txt (我的机器有一个额外的 Z 轴和用于 x、y、z 的末端传感器)

$$
$0=10
$1=25
$2=0
$3=1
$4=0
$5=0
$6=0
$10=0
$11=0.020
$12=0.002
$13=0
$20=1
$21=1
$22=1
$23=3
$24=100.000
$ 25 = 3000.000
$ 26 = 250
$ 27 = 1.000
$ 30 = 255
$ 31 = 0
$ 32 = 1
$ 100 = 80.000
$ 101 = 80.000
$ 102 = 800.000
$ 110 $ 110 = 4000.000
$ 111 = 4000.000
$ 112 = 600.000 $ 120.000 $ 120.000
$ 120 = 100.000 $
121 =
100.000 300.000 132 美元=45.000

我的 mks_config.txt
最初是为 MKS TFT35_LASER_V1.0.2 创建的,带有四个自定义按钮(Home、Z +1、Z -1、Z-home),但在版本 1.0.3 中,第四个 costom 按钮不可用,

#设置“更多”按钮
个数 moreitem_pic_cnt:4

#编辑1~4个“更多”按钮的命令,每条命令必须用分号“;”隔开

更多项目_button1_cmd:$h;
moreitem_button2_cmd:G91; G0 z-1; G90;
moreitem_button3_cmd:G91; G0 z1; G90;
moreitem_button4_cmd:G0 z0;

开机后,执行“Home”命令(使用自定义按钮-moreitem_button1_cmd:$h;),机器正常工作,否则死机。当 g 代码坐标超出范围限制时也会发生这种情况。这是由于 GRBL 和 MKS TFT 模块之间的软件连接不正确。

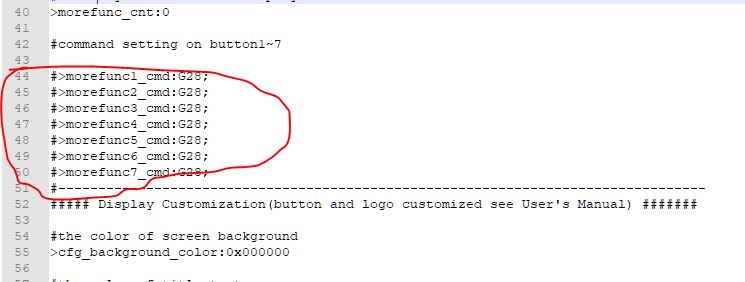

我还必须在配置文件中提交以下行,否则会导致 MST TFT35 模块出现大量错误和挂起。

#命令设置按钮1~7

#>morefunc1_cmd:G28;
#>morefunc2_cmd:G28;
#>morefunc3_cmd:G28;
#>morefunc4_cmd:G28;
#>morefunc5_cmd:G28;
#>morefunc6_cmd:G28;
#>morefunc7_cmd:G28;

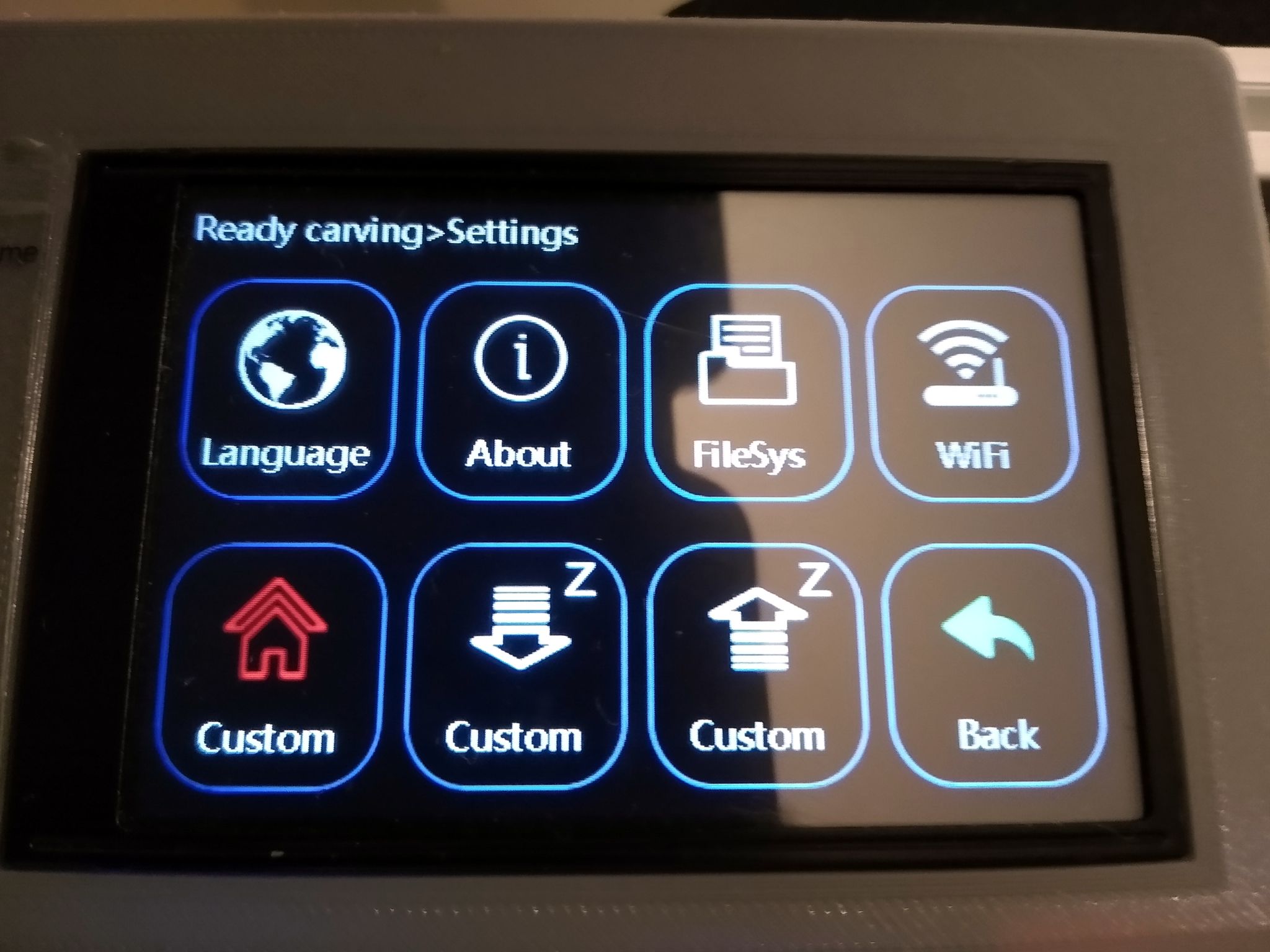

显示自定义按钮
MKS TFT-雷射 #496

(PS 文件与自定义按钮相关联: bmp_morefunc1.bin、bmp_morefunc2.bin、bmp_morefunc3.bin、bmp_morefunc4.bin

MKS TFT-雷射 #496
作者

嗨,
我尝试在没有连接屏幕的情况下进行激光切割,但我没有任何鬼动作!(通过 usb 的 laserGrbl)
因此,屏幕似乎是可以做的。

我会尝试其他想法,固件中的注释行,新的 SD 卡等,我希望这个周末。

@Evgaleks在 MKS DLC 2.0 上如何以及在何处连接 TFT Wifi 模块?

MKS TFT-雷射 #496
查鲁斯-OV 评论了 2021 年 1 月 17 日

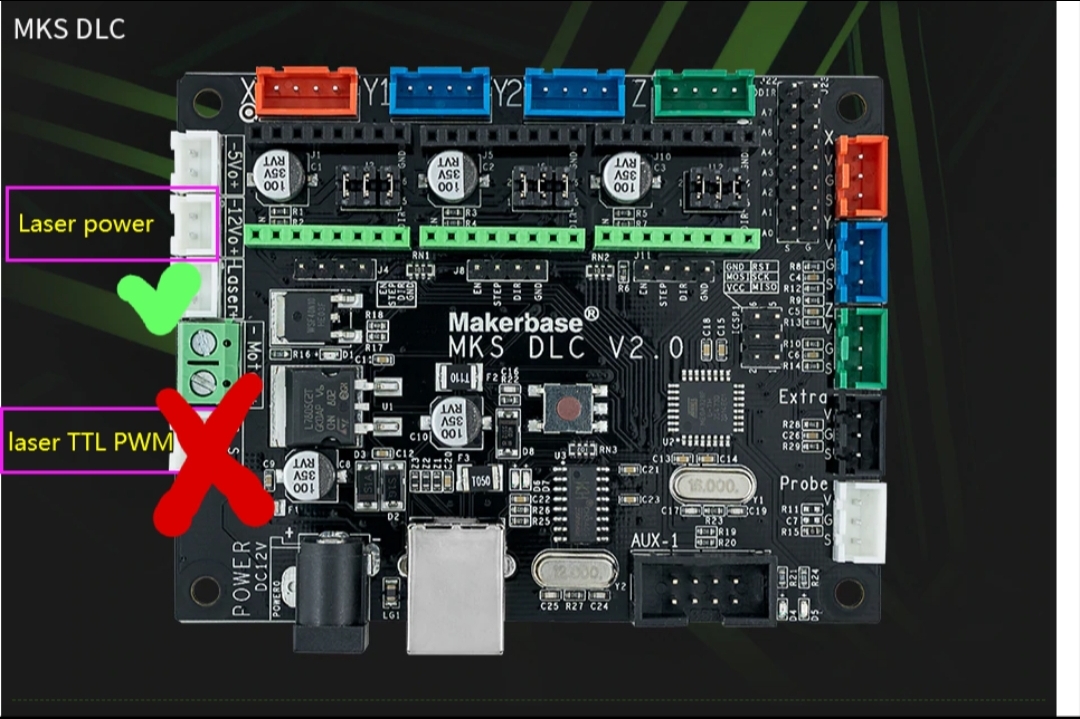

Я думаю, что у вас в проводке есть ошибки。 Лазерный модуль TTL PWM подключается к MKS DLC V2. 0 S Мощность лазерного модуля подключается к MKS DLC 12V 输出
MKS TFT-雷射 #496

MKS TFT-雷射 #496
MKS TFT-雷射 #496

MKS TFT-雷射 #496
作者

嗨,
经过更多测试后,一切似乎都正常。
我做了您建议的所有更改,评论了所有 morefuncX_cmd,更改了 sd 卡不能同时与 tft 和 usb 一起使用,但我保持原样布线。
当我一起做的时候,我不能说哪个有效,但我最好的猜测是 SD 卡(因为我不明白为什么评论 morefuncX_cmd 会改变任何东西)

对不起,这不是一个问题,感谢大家的帮助!
