应用程序的横向模式 #104

推推 grbl 2年前 (2023-02-12) 234次浏览
关闭
zeevy 打开了这个问题 2019 年 4 月 29 日 · 34条评论
关闭

应用程序的横向模式#104

zeevy 打开了这个问题 2019 年 4 月 29 日 · 34条评论

评论

应用程序的横向模式 #104
所有者
疯狂的 评论了 2019 年 4 月 29 日

大家好,

我计划在即将发布的版本中为手机和平板电脑提供横向模式功能(时间线尚未确定/估计)。我不确定设计或它在横向模式下的外观

你能提供什么帮助:

  1. 您可以提出横向模式的布局设计(上传图片),不需要完整的细节。欢迎线框设计或纸上简单的钢笔/铅笔设计。

每一个好的贡献都会被付费应用程序的促销代码所感激。

应用程序的横向模式 #104
拉拉姆多拉巴布5 评论了 2019 年 4 月 29 日

我只是想给一个建议,提供一个跟踪工具和Gcode图片(图表)的功能。方便工具追踪,更好的在手机版横向定制

应用程序的横向模式 #104
所有者作者
疯狂的 评论了 2019 年 4 月 29 日

我只是想给一个建议,提供一个跟踪工具和Gcode图片(图表)的功能。方便工具追踪,更好的在手机版横向定制

我试图在第一个初始版本的应用程序中提供此功能,我遇到的问题很少。

  1. 它在移动设备上消耗更多资源。
  2. 在小屏幕上看起来很乱。(在桌面系统中运行的 UGS 在可视化器中仍然很挣扎)
  3. Android 可在数千种不同的硬件和软件版本上运行。
  4. 许多复杂的 gcode 路径在移动设备上看起来不太好。

由于上述问题,我已经放弃了这部分。但我仍然在寻找一种更好的方法来克服上述所有问题。我仍然希望有一天我能弄清楚。

应用程序的横向模式 #104
乔诺斯基 评论了 2019 年 4 月 29 日

添加一些激光控制选项怎么样?grbl 激光用户真的会喜欢那些……

IMG_20190429_121639

应用程序的横向模式 #104
拉拉姆多拉巴布5 评论了 2019 年 4 月 29 日 通过电子邮件
应用程序的横向模式 #104

此外,添加剪切帧预览对于素材位置也很有帮助。预览可以只是一个矩形框,其中 XoY 轴将在没有 ZZ 轴移动的情况下运行……或者更复杂的预览,其中 gcode 轮廓将在 XoY 平面上进行跟踪,也没有 ZZ 轴移动。这对材料放置有很大帮助。之所以这样说,是因为这个功能在专业的控制软件上也有,对操作者有很大的帮助。

应用程序的横向模式 #104
拉拉姆多拉巴布5 评论了 2019 年 4 月 29 日 通过电子邮件
应用程序的横向模式 #104
所有者作者

添加一些激光控制选项怎么样?grbl 激光用户真的会喜欢那些……

IMG_20190429_121639

我没有考虑对激光机的独家支持。(实际上我没有激光机或 3d 打印机)。当前版本确实已经支持激光模式并且在该模式下工作愉快,少数用户还报告说他们对激光机器上的当前应用程序非常满意。

我目前的目标是通过仍然提供所有现有功能来在横向模式下重绘应用程序的外观(目前我无意添加任何新功能,如激光、可视化工具)

它就像当前应用程序在横向模式下的外观一样简单,所有现有元素都重新排列。

应用程序的横向模式 #104
所有者作者

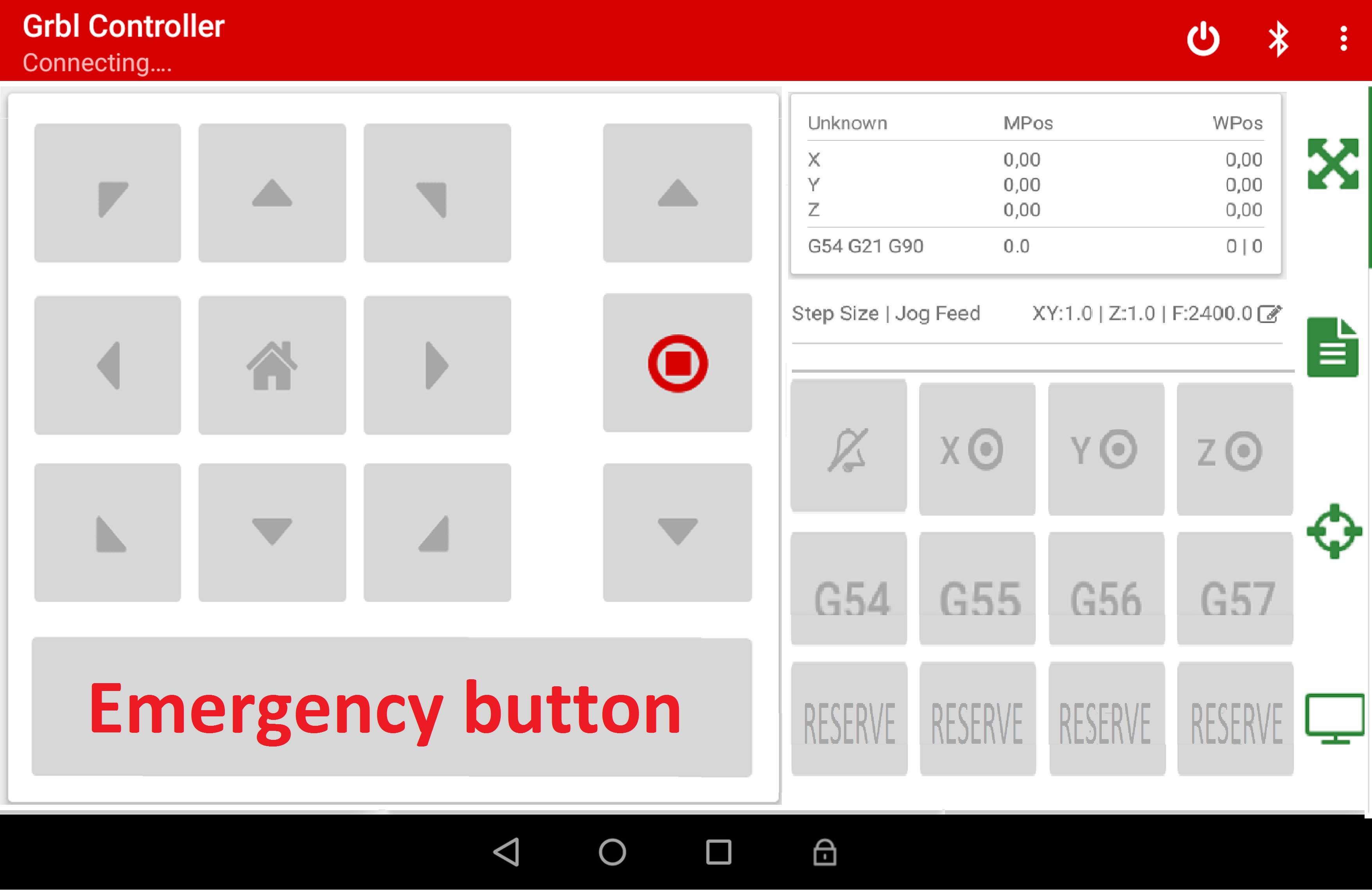

@joanorsky 如设计所示,我认为在横向模式下显示大的急停按钮很好。

应用程序的横向模式 #104
拉拉姆多拉巴布5 评论了 2019 年 4 月 29 日 通过电子邮件
应用程序的横向模式 #104
拉吉夫科技 评论了 2019 年 4 月 29 日

刀具路径可视化是对计算资源的浪费,完全没有任何价值。

提供车床模式,您的控制器 sw 可以将直径模式车床代码映射到 X 轴和 Z 轴。您会突然跻身 grblgru 联盟,这是目前唯一可以做到这一点的 grbl 控制器。

运行车床的能力,即使没有反时限功能或像螺纹一样的每转进给功能,也会为 grbl 机械师增加巨大的价值……

应用程序的横向模式 #104
所有者作者

@rajivtctech我同意你的看法,考虑到成本(在 cpu、内存方面)和可视化不值得的限制。

车床模式,不幸的是我对车床(甚至是专业的 3 轴数控机床)的了解非常有限,我很想在应用程序中实现这个功能,我希望有一天能得到像你这样的人的大力支持,他们有对工业数控机床有丰富的知识。

我目前这个应用程序的主要路线图是横向模式和 android things 支持。

应用程序的横向模式 #104

您可以添加一个滑块来将箭头位置从右手更改为左手。那可能真的很有用。其余按钮排列在左侧或右侧,具体取决于滑块位置。

应用程序的横向模式 #104
所有者作者

您可以添加一个滑块来将箭头位置从右手更改为左手。那可能真的很有用。其余按钮排列在左侧或右侧,具体取决于滑块位置。

感谢您的提示,我会调查一下

应用程序的横向模式 #104

具有动态强度增加的慢跑滑块会很好(达到可配置的最大 Ie)。我同意这一点..

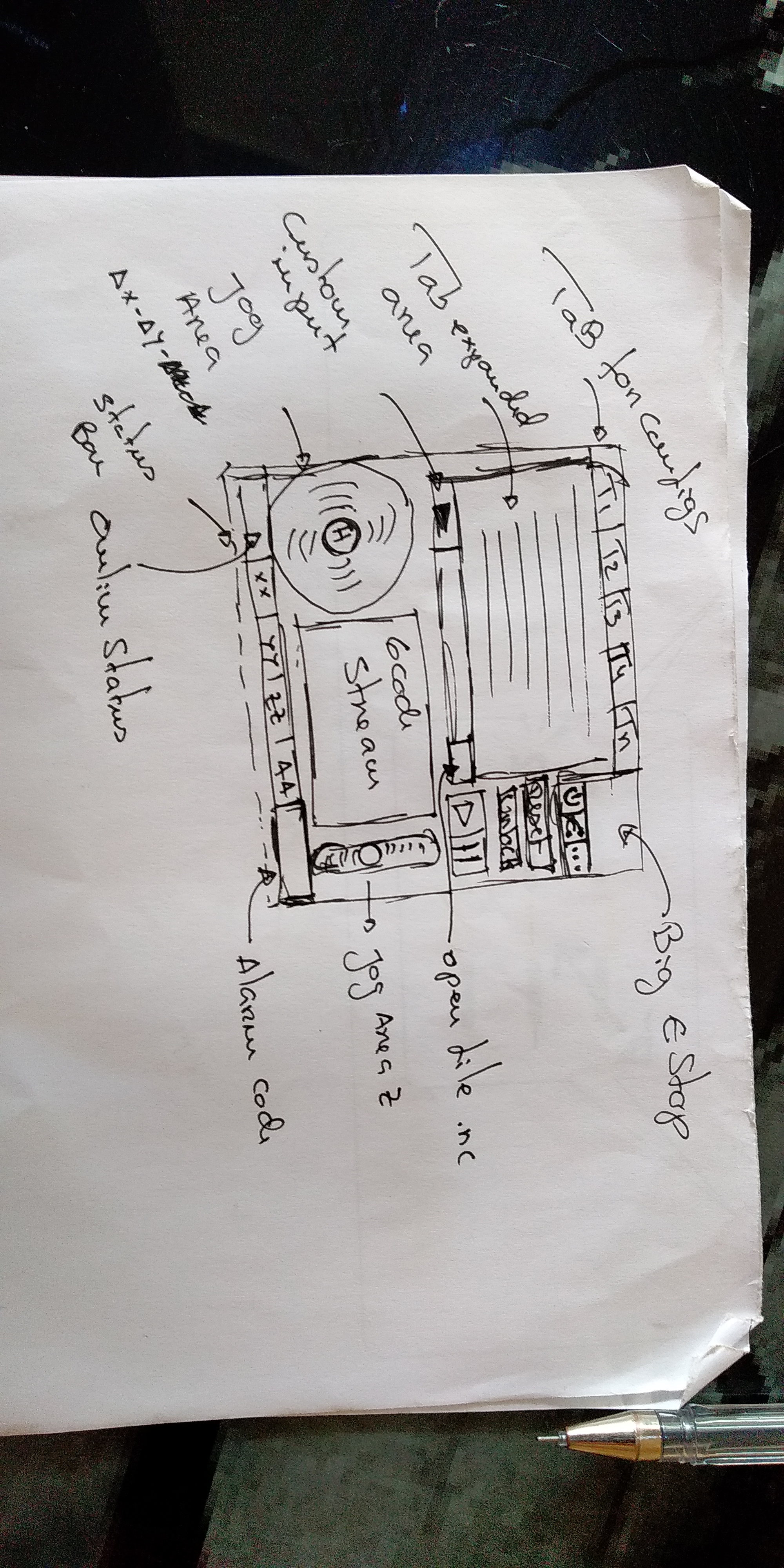

我更像是一个程序员而不是一个设计师..但是这里有另一个草图..
应用程序的横向模式 #104

应用程序的横向模式 #104
所有者作者
疯狂的 评论了 2019 年 4 月 30 日

@joanorsky所以在这个设计中,慢跑控制按钮和控制台总是可见的。
在横向模式下,我们将比垂直空间大水平空间。所以设计应该使用更少的垂直空间。

此外,在横向模式下可能无法组合现有选项卡或其功能。

应用程序的横向模式 #104
乔诺斯基 评论了 2019 年 4 月 30 日

这只是一个总体布局..并不意味着完全一样。尺寸..尺寸..位置并不是最终的..这只是一个整体想法..

例如.. lightburn grbl 软件使用选项卡内的慢跑并且并不总是可见的。

除此之外,并非所有平板电脑都具有相同的尺寸,并且 DPI 确实会因修改最终尺寸和分辨率而有所不同。这一点特别重要,因为动态点动需要空间,否则将很难使用,因为任何小运动都可能代表进给率的快速增加。所以如果要遵循这种方法,它们确实需要很大。

这实际上有点复杂(我感觉到你作为开发人员的痛苦),因为 10″ 平板电脑在可用性方面与 7″ 平板电脑不同。

应用程序的横向模式 #104

大家好。
应用程序的横向模式 #104
应用程序的横向模式 #104

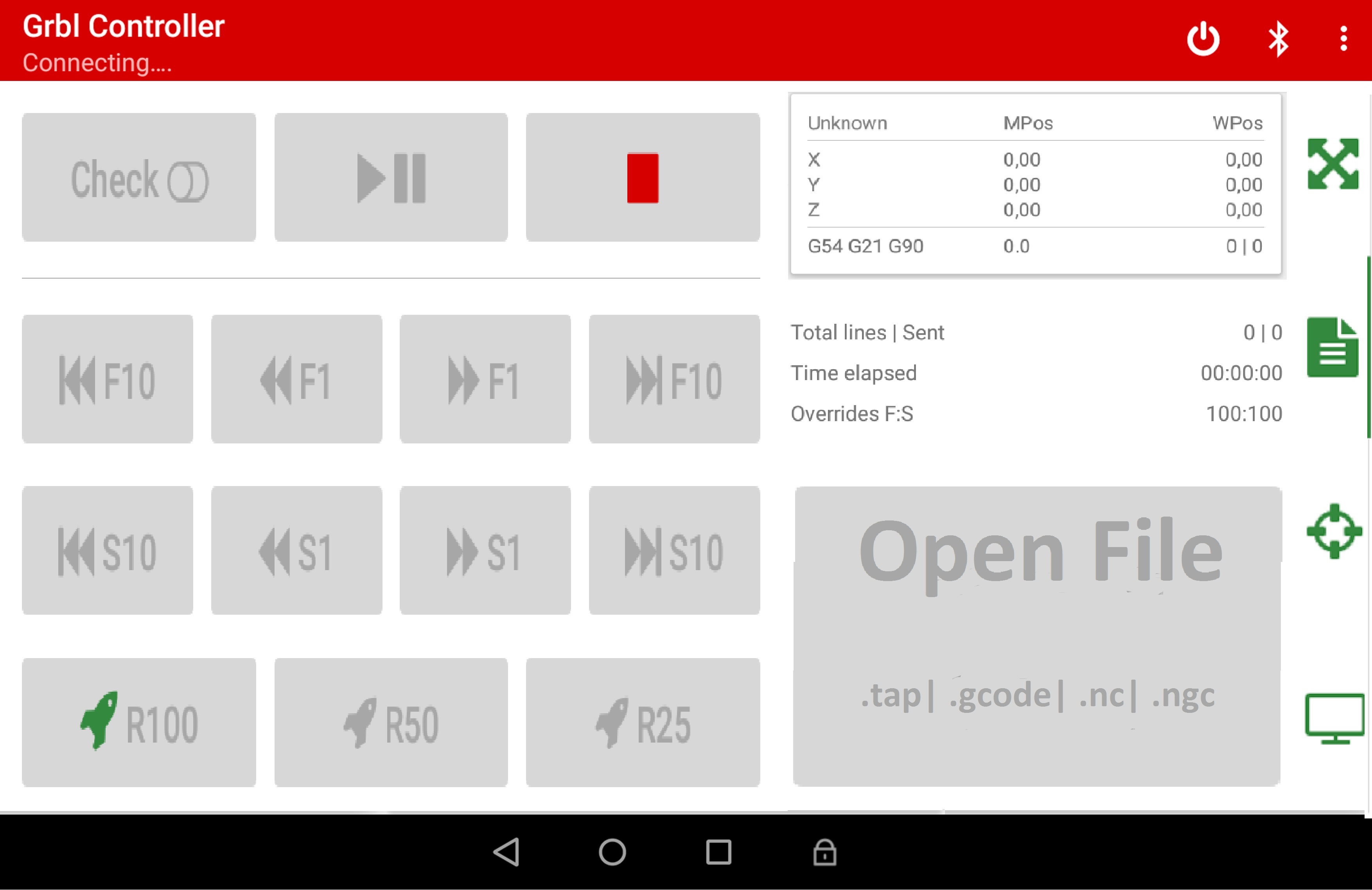

我喜欢应用程序现在的界面。但是如果改成横屏模式,那么我想象成这样。

应用程序的横向模式 #104

它对我来说看起来不错..但作为激光用户.. eheheh .. 测试射击选项/帧预览会非常好……(是的我知道……我知道……)

应用程序的横向模式 #104
所有者作者
疯狂的 评论了 2019 年 5 月 1 日

@bourdoul 我喜欢这些设计,我想改变布局就像那样。
但是我们可以将控制台记录器放在那里而不是大文件选择按钮,这样机器位置和控制台都可以在所有屏幕上看到

应用程序的横向模式 #104

是的,在每个屏幕上放置一个记录器会很好,但我的出发点是整体设计应保持不变。就个人而言,我最初喜欢禁欲主义的设计——一切都非常容易理解和理解。

主要任务就是简单的变成横屏模式?

应用程序的横向模式 #104
所有者作者

@bourdoul是的,主要任务是使用现有元素的简单景观模式。

应用程序的横向模式 #104
所有者作者
疯狂的 评论了 2019 年 5 月 1 日

大家好,
这个怎么样?由其中一位用户通过电子邮件 (veeramani) 建议(所有主要功能都在单个屏幕中)

应用程序的横向模式 #104

应用程序的横向模式 #104
乔诺斯基 评论了 2019 年 5 月 1 日

对我来说它看起来不错……但是当用户的屏幕为 7 英寸或更小时,较小的按钮会不会太小?

我认为您应该查看有关应用程序主要安装在哪些设备上的 Google Play 统计数据,并考虑当前使用的大多数屏幕尺寸来设计横向版本。

应用程序的横向模式 #104
所有者作者

检查了 7inch 选项卡中的设计似乎没问题。
应用程序的横向模式 #104

它看起来更像 mach3 UI,我认为如果使用这种布局,那么外观和感觉应该像现在的应用程序

应用程序的横向模式 #104
博弗雷德 评论了 2019 年 5 月 2 日

很大的进步。
我是初学者,刚开始在我的 CNC 上使用该应用程序。
–> 我的问题是在使用慢跑功能时。当按住并沿一个方向进给时,屏幕开始翻转并且切口变得破裂。(xiaomi redmi note 4)
我想关闭屏幕滑动。

还能够设置要在慢跑区域移动的值,这样我在移动 200mm 时不需要 vrite gcode。

以及用于电话的更大按钮。

否则很棒的应用程序👍

应用程序的横向模式 #104
所有者作者

@bofred我猜你正在使用 usb 连接,如果是的话,那就是电接地连接的问题,触摸可能无法正常工作。这根本不是应用程序问题,应用程序现在非常稳定。

对于慢跑,您需要使用提供的步长选项。
平板电脑可以使用更大的按钮。对于手机,我必须考虑不同的尺寸,目前的尺寸已针对大多数手机屏幕进行了优化

应用程序的横向模式 #104
博弗雷德 评论了 2019 年 5 月 2 日

@zeevy感谢您的快速反馈。

接地问题确实是变频器的问题。关闭滑出屏幕可能是一种解决方法。特别是长时间按下按钮时。我认为它的速度足以按下按钮在页面之间移动。

还没试过蓝牙。我可以想象这将是不同类型的干扰问题。

我使用三个步长按钮,我喜欢它,但长距离移动的数字字段会很棒。尤其是将 CNC 用作测量机时。

应用程序的横向模式 #104
所有者作者
疯狂的 评论了 2019 年 5 月 2 日

@bofred当前版本的应用程序在设置中允许最大步长为 500,这可能对您有用

应用程序的横向模式 #104

很高兴看到风景版正在制作中!我的一个要求是添加“深色模式”,即使它仅在付费版本中可用。感谢一个很棒的应用程序。

应用程序的横向模式 #104
所有者作者

@DirtyEngineer应用程序主题在我的待办事项列表中,最终用户可以根据自己的喜好选择应用程序的颜色。

应用程序的横向模式 #104

我绝对可以使用预览窗口,其中包含当前加载的脚本,其中突出显示当前正在执行的行以及单步执行脚本的选项。在 CNC 机器上称为单块模式,是一种非常有用的测试/调试功能。

如果不是一个包含整个脚本的窗口,那么至少要预览下一行(在单块模式下)及其在文件中的行号。

应用程序的横向模式 #104
莱斯特444 评论了 2019 年 11 月 4 日

我热切地等待风景版的发布。

我现在在小米 5A 上使用它来控制 5 轴飞针测试仪(仍在工作中),并希望对所有 5 轴进行归位……但我认为你已经考虑过了,因为我看到了新布局上的 A 轴和 B 轴。恕我直言,新布局看起来很棒。

在当前版本(3 轴)上,我能够使用轴 A 和 B 的命令流式传输 G 代码,而不会出现任何故障,通过 HC-05 115200 波特的蓝牙连接,Arduino MEGA 克隆。

如果您不介意,更大的控制按钮(慢跑按钮)对我粗短的手指和视力不佳的人来说非常有用。我真的不需要 G 代码预览。恕我直言,急停按钮不应通过软件实现。

很棒的软件。谢谢泽维。一旦发布,我将购买横向版本。
