TFT 操作问题 #7

推推 grbl 1年前 (2023-02-12) 194次浏览
关闭
maximius 打开了这个问题 2019 年 11 月 15 日 · 3条评论
关闭

TFT 操作问题#7

maximius 打开了这个问题 2019 年 11 月 15 日 · 3条评论

评论

TFT 操作问题 #7

下午好

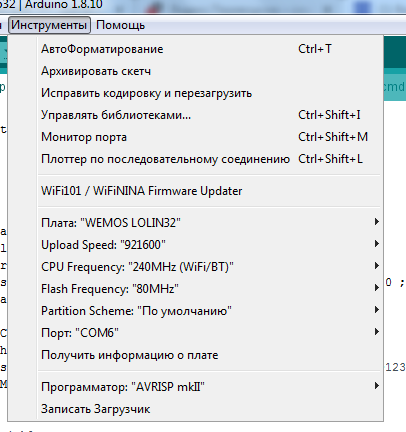

我正在尝试组装您设计的设备。ESP32 通过 Arduino IDE 成功固件。

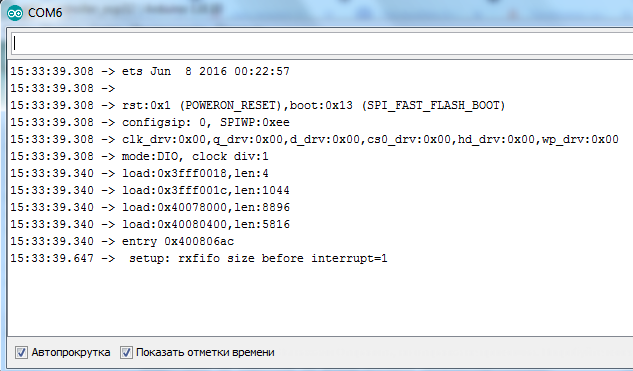

如果在加载 ESP 32 以包含未连接的 TFT 后,串行监视器将根据程序工作。
TFT 操作问题 #7

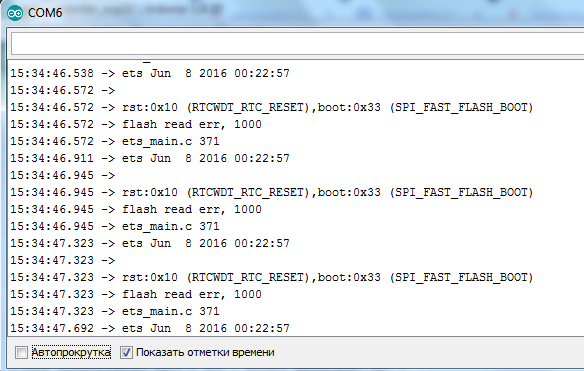

如果我连接 TFT,串行监视器中会出现循环错误。
TFT 操作问题 #7

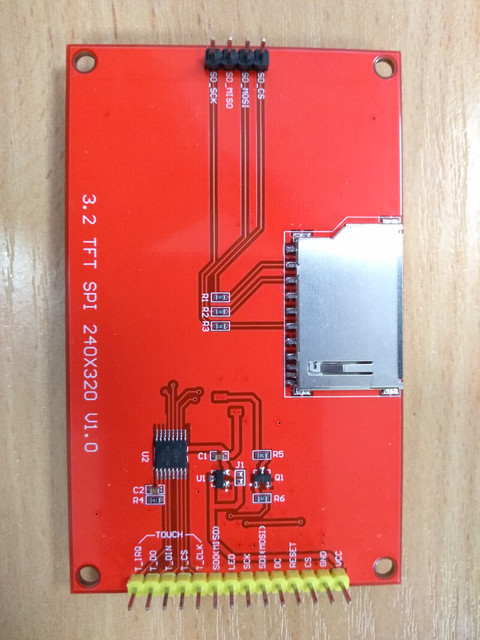

尝试了不同版本的电路板和内存容量。也试过其他板。结果是一样的。TFT 3.2″ 320×240 ILI9341.

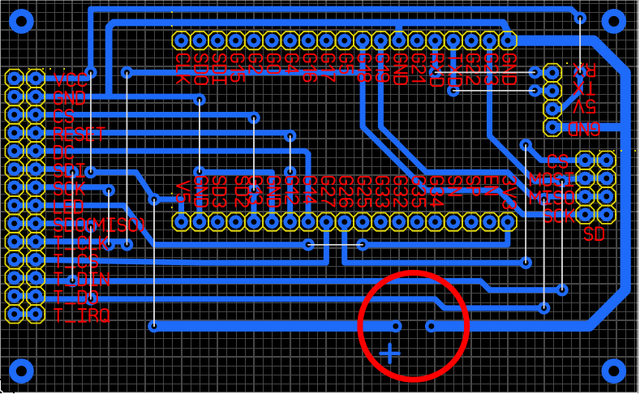

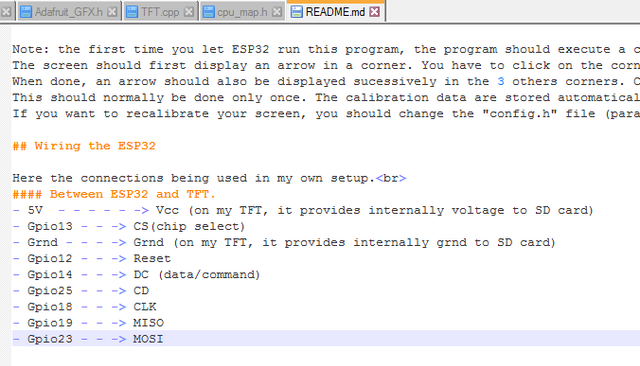

根据以下方案连接image share
TFT 操作问题 #7

TFT 操作问题 #7
所有者

该程序肯定有效。有几个用户。

当电源不够强/稳定时,可能会发生 ESP32 连续复位。
Wifi 消耗很多,但只有在高峰期。
也许你已经到了极限。
你可以试试

  • 禁用wifi(配置文件中的一个参数)
  • 改变电源
  • 在 5V 上添加冷凝器
TFT 操作问题 #7

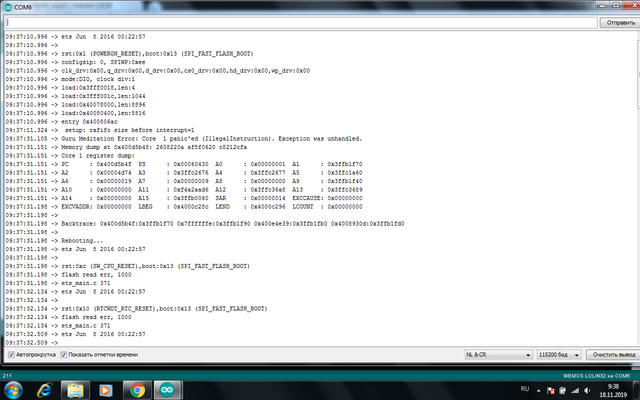

制造电路板以消除接触不良。添加了电容器,关闭了 Wi-Fi 配置。 买了一个新的 Esp32。这是来自串行监视器的日志:png × jpg 09:37:10 我重新启动了 esp32,但没有连接到印刷电路板 09:37:31 将随附的 Esp 32 连接到 PCB,但没有连接 tft 显示器。来自严重错误。 在我断开 esp 32 连接后,重新启动后 esp 32 正常启动。
TFT 操作问题 #7
TFT 操作问题 #7

TFT 操作问题 #7

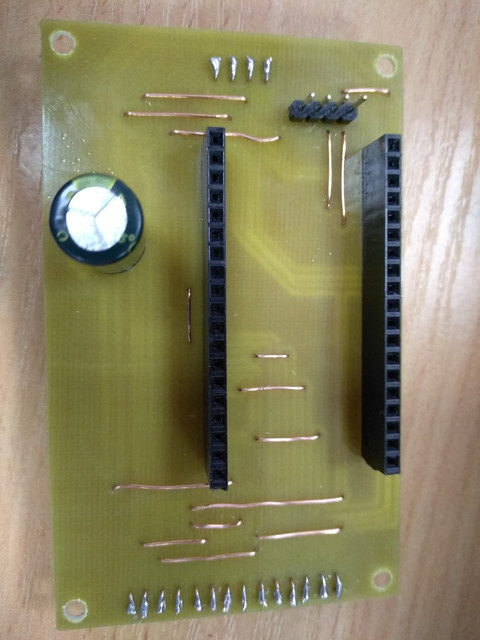

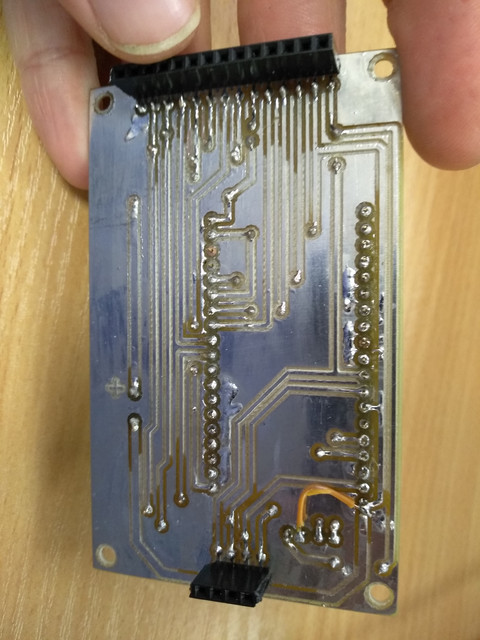

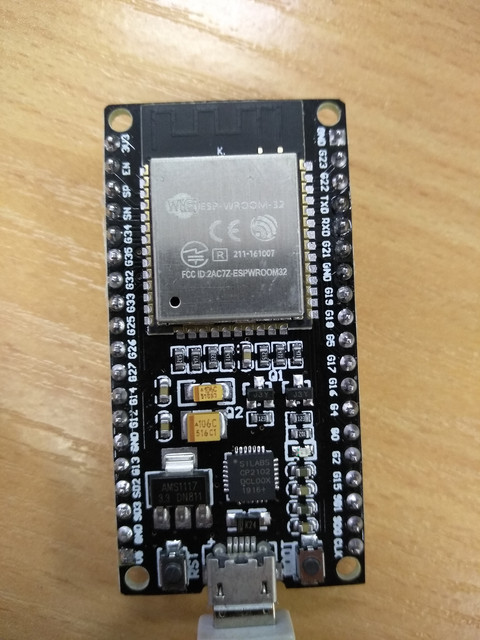

检查板的正确性,跳线的存在。一切都按照计划进行。发送照片 esp32。连接空板后立即出现问题。我的结论是我连接错了……请帮助理解。我可以分享CNC的单面PCB电路。
TFT 操作问题 #7
TFT 操作问题 #7
TFT 操作问题 #7
TFT 操作问题 #7

TFT 操作问题 #7

找到了错误的原因。事实证明,V5 引脚旁边的一个 GND 引脚没有连接到 GND 的其余部分。他浪费了紧张的气氛。谢谢您的帮助。
