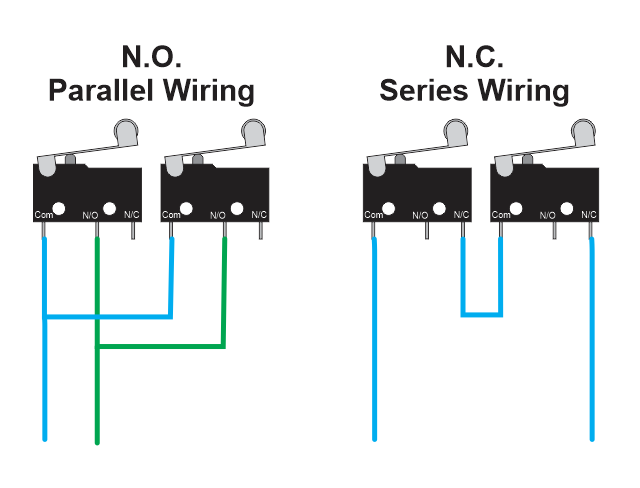

关闭 carneeki 打开了这个问题 2020 年 5 月 26 日 · 3 条评论 关闭 文档修正：常开/常闭系列+并联开关#412 carneeki 打开了这个问题 on 26 May 2020 · 3 条评论 注释 卡内基 评论 2020 年 5 月 26 日 在 wiki entry for setup IO pins under Motor Ganging and Axis Squaring – 文字信息是正确的，但图形中的标签是错误的。图形显示 NO 并联并标记为 NO 串联，而 NC 开关串联并标记为并联。 此外，我建议将该部分的内容移至设置限位归位开关中的双开关部分，并简单地注意双开关的要求并链接到该部分。 虽然真的很棒的文档！我一直在寻找可以替换我的 Pi+Grbl 帽子的东西，这看起来是个不错的候选者 所有者 婚戒 评论 on 27 May 2020 我不明白这个问题。请标记它以供参考。 合作者 米奇布拉德利 评论 on 27 May 2020 在图片中，“串联”和“并联”这两个词应该互换。左图为并联，但标注为“串联”，反之亦然 所有者 婚戒 评论 on 27 May 2020 啊。 ?1carneeki 用竖起大拇指的表情做出反应 bdring 将其 关闭为已完成 on 27 May 2020 喜欢 (0)
卡内基 评论 2020 年 5 月 26 日
在 wiki entry for setup IO pins under Motor Ganging and Axis Squaring –

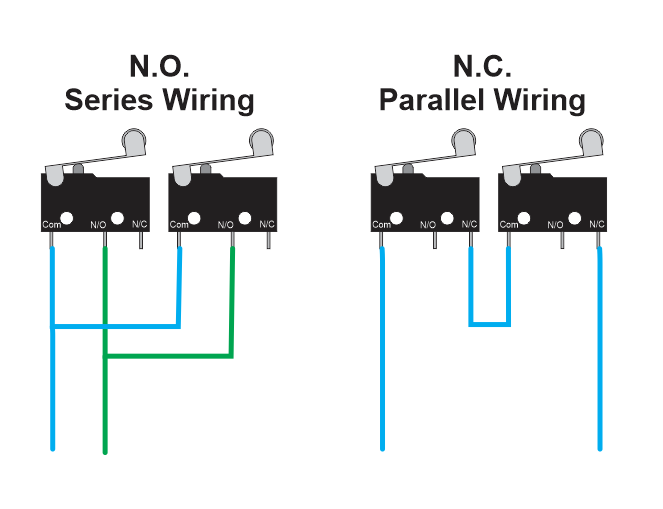

文字信息是正确的，但图形中的标签是错误的。图形显示 NO 并联并标记为 NO 串联，而 NC 开关串联并标记为并联。
此外，我建议将该部分的内容移至设置限位归位开关中的双开关部分，并简单地注意双开关的要求并链接到该部分。
虽然真的很棒的文档！我一直在寻找可以替换我的 Pi+Grbl 帽子的东西，这看起来是个不错的候选者
