“acramatic”后处理器正在创建与 Grbl 不兼容的 g 代码。您可能知道，g 代码不是标准化的，尽管有一些通用代码似乎可以做同样的事情。“IJ”的“acramatic”G02/03 圆弧定义是用绝对坐标定义的。我们使用的 NIST 标准将此定义为增量（或相对），这就是为什么移动到您认为不应该移动的位置。 此外，“acramatic”的 G70 命令应该表示英寸模式，但 NIST 标准使用 G20 来定义英寸模式。 我建议您查看 linuxcnc.org g 代码定义，因为这些定义与我们使用的代码即使不一样也非常接近。从那里您可以验证需要使用哪个后处理器才能兼容。我想有一些类似 EMC2 或 Mach3 的东西作为后处理器选项。这些应该工作得很好。 |

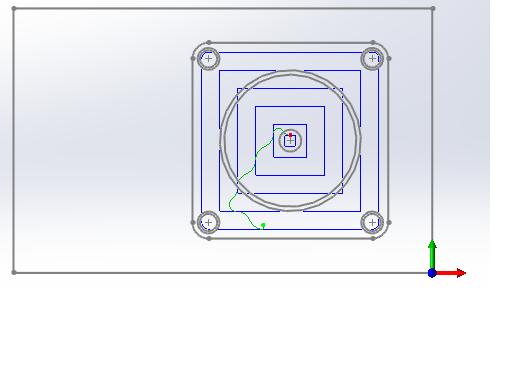

我正在尝试运行我在下面粘贴的这个程序。每当它到达 G03 命令时，它向东北方向运行太远，或 X+ Y+.- 可能是我正在使用的后处理器吗？
在 HSMworks 中编写代码并使用“acramatic”后处理器。有更好的吗？我一开始的设置代码是错误的吗？
这是我的 Grbl 设置：
$0=472.440 (x, step/mm)
$1=472.440 (y, step/mm)
$2=236.220 (z, step/mm)
$3=15 (step pulse, usec)
$4=100.000 (default feed, mm/min)
$5=200.000（默认搜索，mm/min）
$6=0（步进端口反转掩码，int:00000000）
$7=25（步进空闲延迟，毫秒）
$8=10.000（加速度，mm/sec^2）
$9=0.050 (连接偏差，mm)
$10=0.100 (arc, mm/segment)
$11=25 (n-arc correction, int)
$12=3 (n-decimals, int)
$13=1 (report inches, bool)
$14=1 (auto开始，布尔）
$15=0（反转步骤启用，布尔）
$16=0（硬限制，布尔）
$17=0（归位周期，布尔）
$18=0（归位方向反转掩码，int:00000000）
$19=25.000（归位进给，mm/min）
$20=250.000（归位寻道，mm/min）
$21=100（归位去抖，毫秒）
$22=1.000（归位牵引，mm）
ok
G90 G40 G94
G17
G70
G0 X-1.6102 Y1.5622
G1 Z-0.02 F2
X-1.6596 F4
G3 X-1.6724 Y1.5494 I-1.6596 J1.5494
G1 Y1.4506
G3 X-1.6596 Y1.4378 I-1.6596 J1.4506
G1 X-1.5608
G3 X-1.5481 Y1.4506 I-1.5608 J1.4506
G1 Y1.5494
G3 X-1.5608 Y1.5622 I-1.5608 J1.5494
G1 X-1.6102
G2 X-1.6995 Y1.6138 I-1.6102 J1.6651
G3 X-1.7991 Y1.5872 I-1.7457 J1.5872
G1 Y1.324
G3 X-1.7863 Y1.3112 I-1.7863 J1.324
G1 X-1.4342
G3 X-1.4214 Y1.324 I-1.4342 J1.324
G1 Y1.676
G3 X-1.4342 Y1.6888 I- 1.4342 J1.676
G1 X-1.7863
G3 X-1.7991 Y1.676 I-1.7863 J1.676
G1 Y1.5872
G2 X-1.9011 Y1.4342 I-1.9649 J1.5872
G3 X-2.0031 Y1.2811 I-1.8373 J1.2811
G1 Y1.1199
G3 X-1.9903 Y1.1071 I-1.9903 J1.1199
G1 X-1.2301
G3 X-1.2174 Y1.1199 I-1.2301 J1.1199
G1 Y1。 8801
G3 X-1.2301 Y1.8929 I-1.2301 J1.8801
G1 X-1.9903
G3 X-2.0031 Y1.8801 I-1.9903 J1.8801
G1 Y1.2811
G2 X-2.1051 Y1.1281 I-2.1689 J1.2811
G3 X -2.2072 Y0.975 I-2.0414 J0.975
G1 Y0.9158
G3 X-2.1944 Y0.9031 I-2.1944 J0.9158
G1 X-1.0261
G3 X-1.0133 Y0.9158 I-1.0261 J0.9158
G1 Y2.0842
G3 X-1.0261 Y2.0969 I-1.0261 J2.0842
G1 X-2.1944
G3 X-2.2072 Y2.0842 I-2.1944 J2.0842
G1 Y0.975
G2 X-2.2721 Y0.8402 I-2.3796 J0.975
G3 X-2.2226 Y0.699 I-2.2226 J0.7783
G1 X-0.822
G3 X-0.8093 Y0.7118 I-0.822 J0.7118
G1 Y2.2882
G3 X-0.822 Y2.301 I-0.822 J2.2882
G1 X- 2.3984
G3 X-2.4112 Y2.2882 I-2.3984 J2.2882
G1 Y0.7118
G3 X-2.3984 Y0.699 I-2.3984 J0.7118
G1 X-2.2226
G2 X-2.0695 Y0.5969 I-2.2226 J0.5331
G3 X -1.9163 Y0.4948 I-1.9163 J0.6607
G1 X-0.682
G3 X-0.605 Y0.572 I-0.6823 J0.572
G1 Y2.428
G3 X-0.6823 Y2.5052 I-0.6823 J2.428
G1 X-2.5382
G3 X-2.6155 Y2.428 I-2.5382 J2.428
G1 Y0.572
G3 X-2.538 Y0.4948 I-2.5382 J0.572
G1 X-1.9163
Y0.5423 Z-0.0152
G0 Z0.2
G0 X0 Y0
